jbt 9032-1999 矿用金属编织筛网 11页

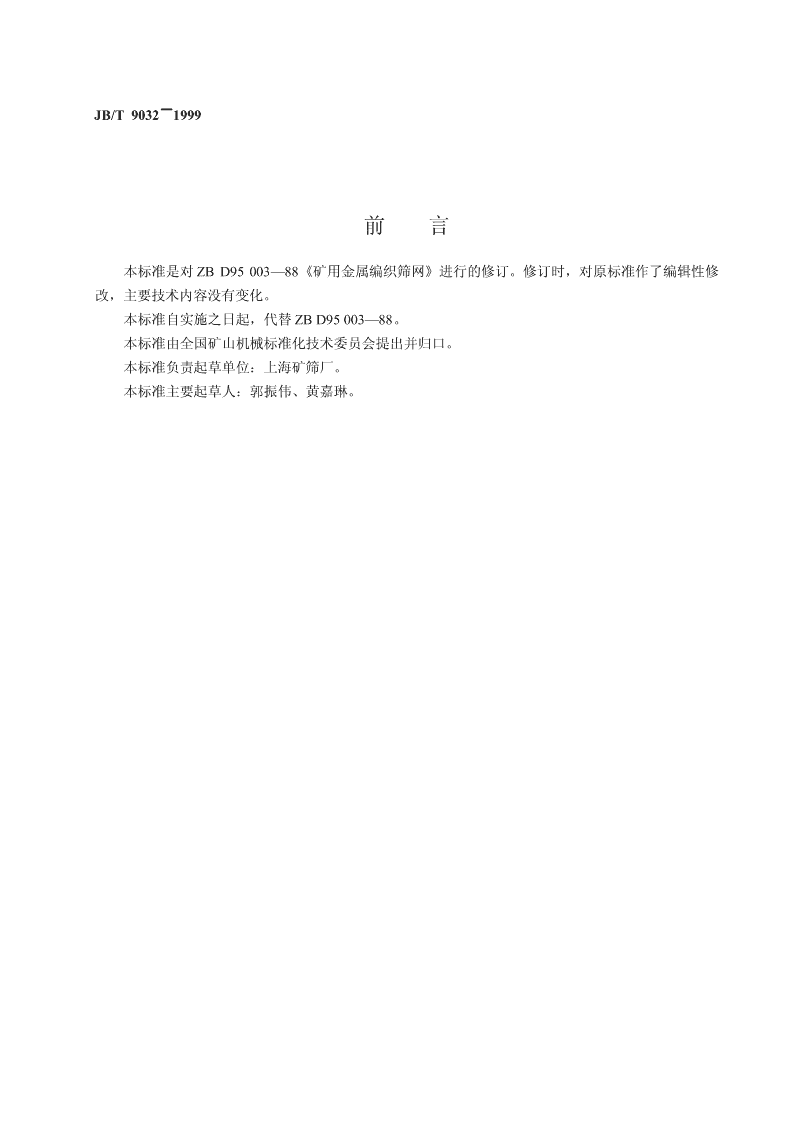

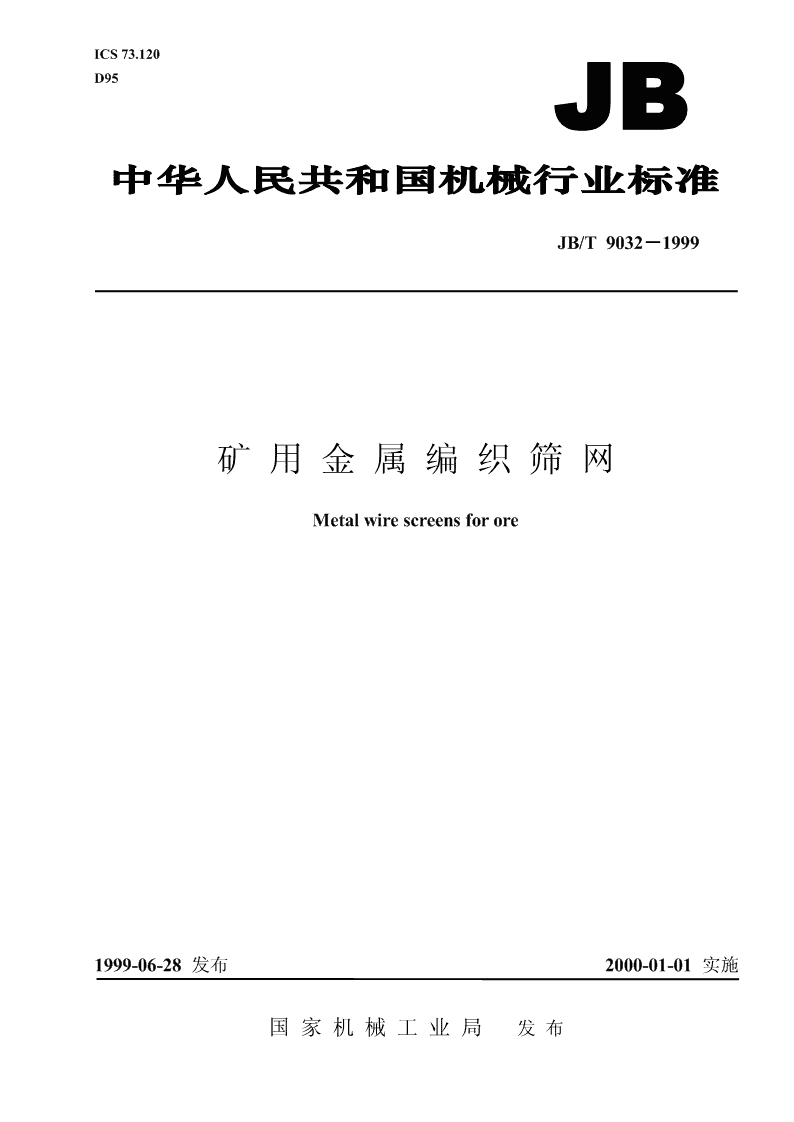

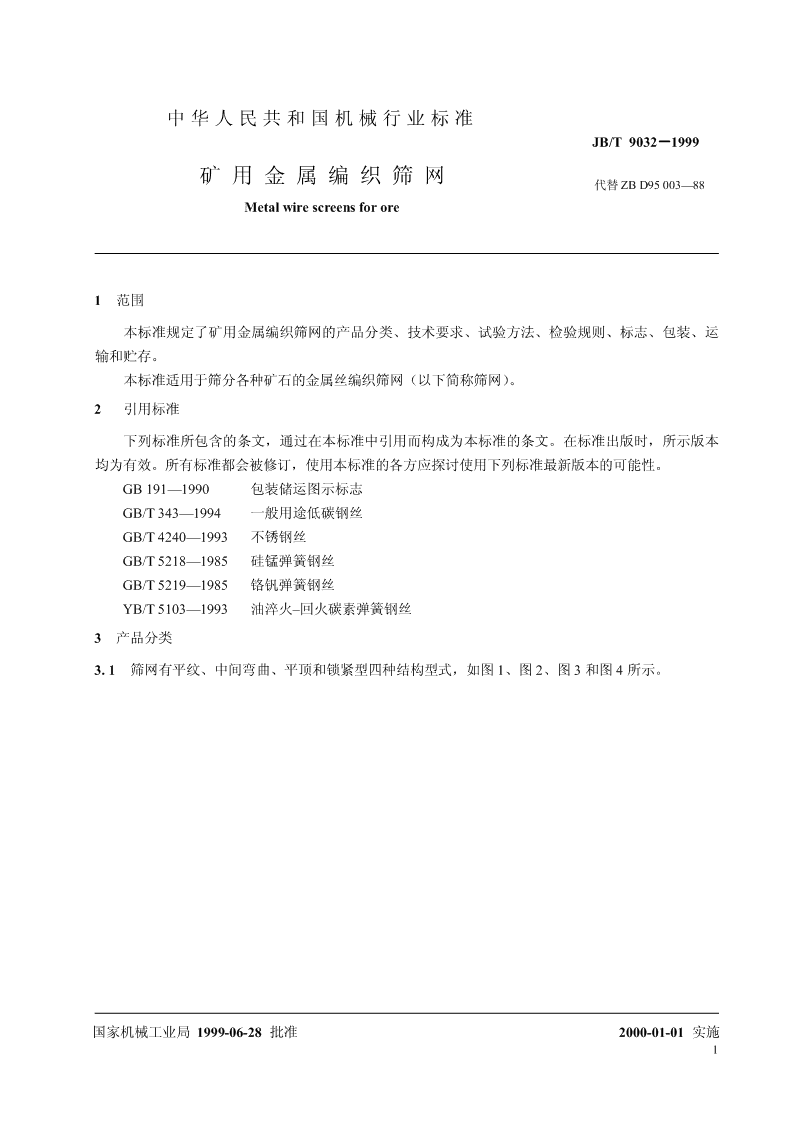

ICS73.120D95JB/T9032－1999矿用金属编织筛网Metalwirescreensforore1999-06-28发布2000-01-01实施国家机械工业局发布 JB/T9032－1999前言本标准是对ZBD95003—88《矿用金属编织筛网》进行的修订。修订时，对原标准作了编辑性修改，主要技术内容没有变化。本标准自实施之日起，代替ZBD95003—88。本标准由全国矿山机械标准化技术委员会提出并归口。本标准负责起草单位：上海矿筛厂。本标准主要起草人：郭振伟、黄嘉琳。 中华人民共和国机械行业标准JB/T9032－1999矿用金属编织筛网代替ZBD95003—88Metalwirescreensforore1范围本标准规定了矿用金属编织筛网的产品分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于筛分各种矿石的金属丝编织筛网（以下简称筛网）。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB191—1990包装储运图示标志GB/T343—1994一般用途低碳钢丝GB/T4240—1993不锈钢丝GB/T5218—1985硅锰弹簧钢丝GB/T5219—1985铬钒弹簧钢丝YB/T5103—1993油淬火–回火碳素弹簧钢丝3产品分类3.1筛网有平纹、中间弯曲、平顶和锁紧型四种结构型式，如图1、图2、图3和图4所示。国家机械工业局1999-06-28批准2000-01-01实施1 JB/T9032－1999图1A型—平纹筛网图2B型—中间弯曲筛网2 JB/T9032－1999图3C型—平顶筛网图4D型—锁紧筛网3 JB/T9032－19993.2型号表示方法：×××钢丝直径，mm筛孔宽度，mm筛孔长度，mm筛网宽度，mm筛网长度，mm强度代号：轻型为Ⅰ，中型为Ⅱ，重型为Ⅲ筛网结构形式（A、B、C、D）3.4筛网的基本参数代号应符合图5的规定，筛孔尺寸与钢丝直径的搭配应符合表1的规定。W——筛孔尺寸，mmd——钢丝直径，mm图5表1轻型（Ⅰ）中型（Ⅱ）重型（Ⅲ）筛孔名义尺寸W钢丝直径d开孔率钢丝直径d开孔率钢丝直径d开孔率mmmm%mm%mm%125.0——10.008612.5083112.0——10.008412.5081100.0——10.008312.507990.0——10.008112.507780.0——10.007912.507571.0——10.007712.507263.08.007910.007412.507056.08.007710.007212.50674 JB/T9032－1999表1（完）轻型（Ⅰ）中型（Ⅱ）重型（Ⅲ）筛孔名义尺寸W钢丝直径d开孔率钢丝直径d开孔率钢丝直径d开孔率mmmm%mm%mm%50.06.30798.007410.006945.06.30778.007210.006740.06.30758.006910.006436.05.00776.30728.006732.05.00756.30708.006428.05.00726.30678.006025.05.00696.30648.005722.04.00725.00666.306020.04.00695.00646.305818.04.00675.00616.305516.03.15704.00645.005814.03.15674.00605.005413.03.15654.00585.005211.22.50673.15614.005410.02.50643.15584.00519.02.50613.15554.00488.02.00642.50583.15517.12.00612.50553.15486.02.00562.50503.15435.62.00542.50483.15415.02.00512.50443.15384.51.80512.24452.50414.01.60512.00442.2441注：其它筛孔尺寸与钢丝直径的搭配，可由制造厂和用户协商选用。4技术要求4.1筛网应符合本标准的要求，并按经规定程序批准的图样及技术文件制造。4.2筛网用钢丝应符合GB/T343、GB/T4240、YB/T5103、GB/T5218和GB/T5219的规定。4.3筛孔的平均偏差、大筛孔尺寸范围及其允许数量应符合表2的规定。5 JB/T9032－1999表2一级精度二级精度筛孔名义尺寸平均偏差数量≤6%的大筛孔尺寸偏差平均偏差数量≤9%的大筛孔尺寸偏差mm%%%%125.0112.0±3.25.10~7.0±4.49.2~14.0100.090.080.0±3.25.6~8.0±4.410.2~16.071.063.056.0±3.66.3~9.0±5.011.5~18.050.045.040.0±3.66.8~10.0±5.012.5~20.036.032.028.025.0±4.07.5~11.0±5.613.8~32.022.020.018.016.014.0±4.08.0~12.0±5.615.0~25.013.011.210.0±4.58.0~12.0±6.315.0~25.09.08.07.1±4.510.0~15.0±6.321.0~35.06.05.65.04.5±5.010.0~15.0±7.021.0~35.04.06 JB/T9032－19994.4筛网表面应平整，不允许有钢丝裂纹和编织缺陷。4.5用低碳钢丝和弹簧钢丝编制的筛网应涂防锈漆。5试验方法5.1筛网的外形尺寸用刻度值为1mm的常规量具测量。5.2筛孔表面质量用目测检查。5.3筛孔平均偏差检查：网孔算术平均值应由网长方向（不大于3m）上的三处网孔确定，一处在中央，另两处在网边，但距网边不得小于50mm。测量部位任意选择，但每处必须沿纵、横两向测量，见图6。图6网孔算术平均值按式（1）计算：La=-d……………………………………………（1）n式中：a——网孔算术平均值，mm；L——纵向或横向的测量长度，mm；n——长度L上的网孔数；d——钢丝的平均直径，mm。对于筛孔尺寸不大于16mm的筛网，网孔数n不得小于20；对于筛孔尺寸大于16mm的筛网，网孔数n为10。5.4大筛孔尺寸范围应在每块筛网距网边不小于50mm的任意两个部位进行检查。对于筛孔尺寸不小于16mm的筛网，在长、宽各为10个筛孔的正方形网面上检查；对于筛孔尺寸小于16mm的筛网，在长、宽各为20个筛孔的正方形网面上检查。先目测找出大筛孔，在筛孔的孔边中点上测量。5.5筛孔尺寸不小于11.2mm的筛孔，用游标卡尺及刻度为0.5mm的钢尺测量：筛孔尺寸小于11.2mm的筛孔用游标卡尺测量。6检验规则6.1筛网须经制造厂质量检验部门检验合格后方可出厂，出厂时应附有合格证。7 JB/T9032－19996.2出厂检验应符合4.3~4.5的要求。7标志、包装、运输和贮存7.1每块筛网应附有标牌，标牌上应标明产品型号、材料牌号、制造厂名称、生产日期及出厂编号。7.2筛网用木箱包装，包装箱应符合水路和陆路运输的要求。7.3包装箱应有明显的标记，包装储运图示标志应符合GB191的规定，箱外文字标志应包括：a)发货站和发货单位名称；b)收货站和收货单位名称；c)产品名称、数量；d)毛重、净重；e)运货编号。7.4筛网不允许露天存放，应垫平存放于干燥并无腐蚀的室内。8 9991－2309/TBJ中华人民共和国机械行业标准矿用金属编织筛网JB/T9032－1999*机械科学研究院出版发行机械科学研究院印刷（北京首体南路2号邮编100044）*开本880×12301/16印张3/4字数18,0001999年11月第一版1999年11月第一次印刷印数1－500定价10.00元编号99－832机械工业标准服务网：http://www.JB.ac.cn
