高压钢丝编织胶管 3页

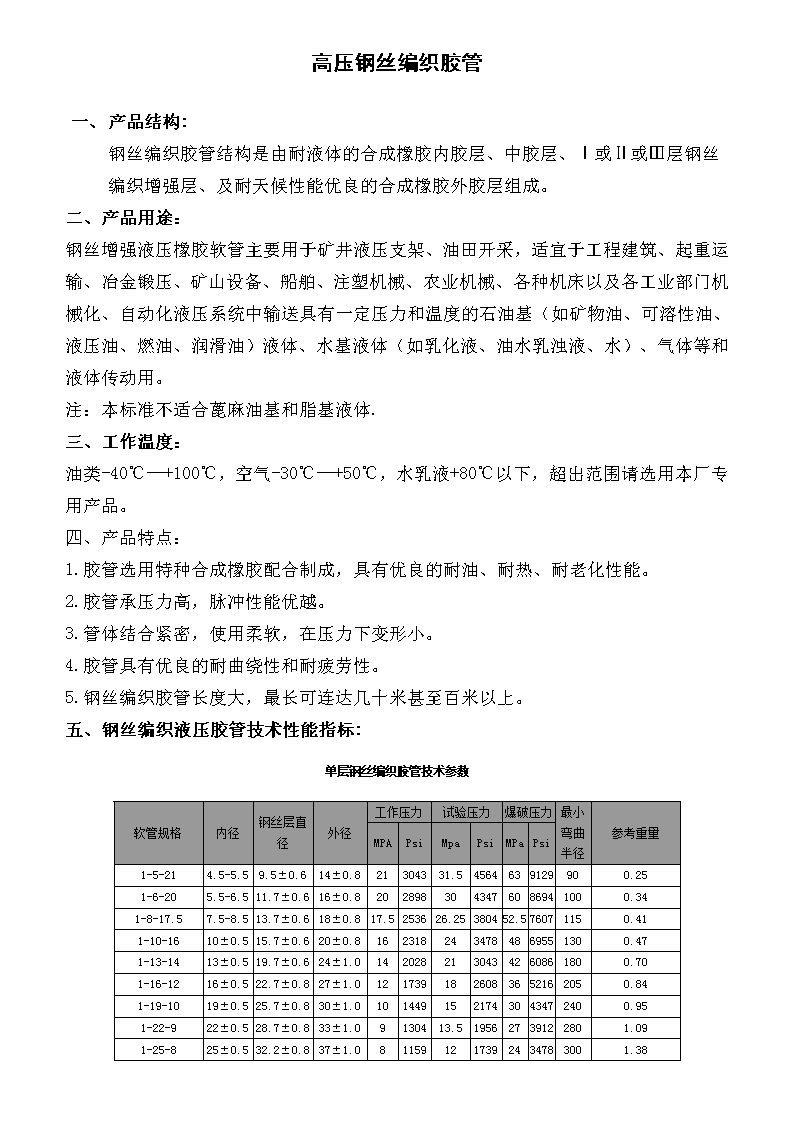

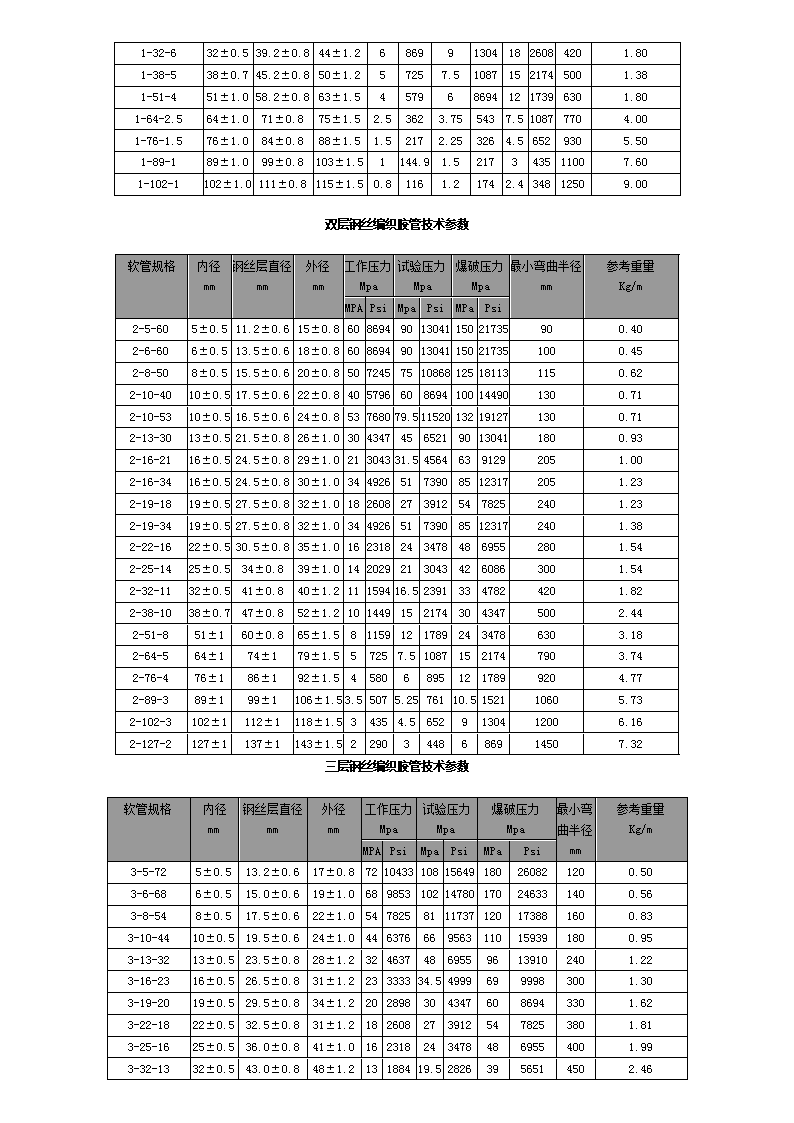

高压钢丝编织胶管一、产品结构:钢丝编织胶管结构是由耐液体的合成橡胶内胶层、中胶层、Ⅰ或Ⅱ或Ⅲ层钢丝编织增强层、及耐天候性能优良的合成橡胶外胶层组成。二、产品用途：钢丝增强液压橡胶软管主要用于矿井液压支架、油田开采，适宜于工程建筑、起重运输、冶金锻压、矿山设备、船舶、注塑机械、农业机械、各种机床以及各工业部门机械化、自动化液压系统中输送具有一定压力和温度的石油基（如矿物油、可溶性油、液压油、燃油、润滑油）液体、水基液体（如乳化液、油水乳浊液、水）、气体等和液体传动用。注：本标准不适合蓖麻油基和脂基液体.三、工作温度：油类-40℃—+100℃，空气-30℃—+50℃，水乳液+80℃以下，超出范围请选用本厂专用产品。四、产品特点：1.胶管选用特种合成橡胶配合制成，具有优良的耐油、耐热、耐老化性能。2.胶管承压力高，脉冲性能优越。3.管体结合紧密，使用柔软，在压力下变形小。4.胶管具有优良的耐曲绕性和耐疲劳性。5.钢丝编织胶管长度大，最长可连达几十米甚至百米以上。五、钢丝编织液压胶管技术性能指标:单层钢丝编织胶管技术参数软管规格内径钢丝层直径外径工作压力试验压力爆破压力最小弯曲半径参考重量MPAPsiMpaPsiMPaPsi1-5-214.5-5.59.5±0.614±0.821304331.54564639129900.251-6-205.5-6.511.7±0.616±0.82028983043476086941000.341-8-17.57.5-8.513.7±0.618±0.817.5253626.25380452.576071150.411-10-1610±0.515.7±0.620±0.81623182434784869551300.471-13-1413±0.519.7±0.624±1.01420282130434260861800.701-16-1216±0.522.7±0.827±1.01217391826083652162050.841-19-1019±0.525.7±0.830±1.01014491521743043472400.951-22-922±0.528.7±0.833±1.09130413.519562739122801.091-25-825±0.532.2±0.837±1.0811591217392434783001.38 1-32-632±0.539.2±0.844±1.26869913041826084201.801-38-538±0.745.2±0.850±1.257257.510871521745001.381-51-451±1.058.2±0.863±1.54579686941217396301.801-64-2.564±1.071±0.875±1.52.53623.755437.510877704.001-76-1.576±1.084±0.888±1.51.52172.253264.56529305.501-89-189±1.099±0.8103±1.51144.91.5217343511007.601-102-1102±1.0111±0.8115±1.50.81161.21742.434812509.00双层钢丝编织胶管技术参数软管规格内径mm钢丝层直径mm外径mm工作压力Mpa试验压力Mpa爆破压力Mpa最小弯曲半径mm参考重量Kg/mMPAPsiMpaPsiMPaPsi2-5-605±0.511.2±0.615±0.8608694901304115021735900.402-6-606±0.513.5±0.618±0.86086949013041150217351000.452-8-508±0.515.5±0.620±0.85072457510868125181131150.622-10-4010±0.517.5±0.622±0.8405796608694100144901300.712-10-5310±0.516.5±0.624±0.853768079.511520132191271300.712-13-3013±0.521.5±0.826±1.030434745652190130411800.932-16-2116±0.524.5±0.829±1.021304331.545646391292051.002-16-3416±0.524.5±0.830±1.034492651739085123172051.232-19-1819±0.527.5±0.832±1.01826082739125478252401.232-19-3419±0.527.5±0.832±1.034492651739085123172401.382-22-1622±0.530.5±0.835±1.01623182434784869552801.542-25-1425±0.534±0.839±1.01420292130434260863001.542-32-1132±0.541±0.840±1.211159416.523913347824201.822-38-1038±0.747±0.852±1.21014491521743043475002.442-51-851±160±0.865±1.5811591217892434786303.182-64-564±174±179±1.557257.510871521747903.742-76-476±186±192±1.5458068951217899204.772-89-389±199±1106±1.53.55075.2576110.5152110605.732-102-3102±1112±1118±1.534354.56529130412006.162-127-2127±1137±1143±1.522903448686914507.32三层钢丝编织胶管技术参数软管规格内径mm钢丝层直径mm外径mm工作压力Mpa试验压力Mpa爆破压力Mpa最小弯曲半径mm参考重量Kg/mMPAPsiMpaPsiMPaPsi3-5-725±0.513.2±0.617±0.8721043310815649180260821200.503-6-686±0.515.0±0.619±1.068985310214780170246331400.563-8-548±0.517.5±0.622±1.05478258111737120173881600.833-10-4410±0.519.5±0.624±1.0446376669563110159391800.953-13-3213±0.523.5±0.828±1.232463748695596139102401.223-16-2316±0.526.5±0.831±1.223333334.549996999983001.303-19-2019±0.529.5±0.834±1.22028983043476086943301.623-22-1822±0.532.5±0.831±1.21826082739125478253801.813-25-1625±0.536.0±0.841±1.01623182434784869554001.993-32-1332±0.543.0±0.848±1.213188419.528263956514502.46 3-38-1238±0.749.0±0.854±1.51217891826083652165003.083-51-1051±162.0±0.867±1.51014491521743043476303.963-64-664±175.0±0.880±1.56895913041826087904.723-76-576±188±0.892±1.557257.510871521749605.693-89-489±1101.0±0.8107±1.54580689512178911006.83-102-4102±1114.0±0.8120±1.53.55075.2576110.5152112807.343-127-3127±1139±1145±1.534354.56529130415608.45内径152高压钢丝编织胶管已投入生产!六、注意事项： 1.弯曲半径不应小于给定的弯曲半径，防止损坏胶管骨架或因过度伸张，提早损坏。 2.根据使用条件，正确选用胶管品种，规格，勿错用或代用。 3.胶管使用时，压力要均衡缓步调节，避免突然压力增大而损坏管体。 4.工作地点变动时，应离地搬运，不可拖地，以免划伤外胶后，腐蚀骨架层。 5.输送腐蚀液体，用完后内部应清除干净，防止残留物长久腐蚀管体，或选用相应系列产品。
