兄弟编织机内置跟踪器使用方法 4页

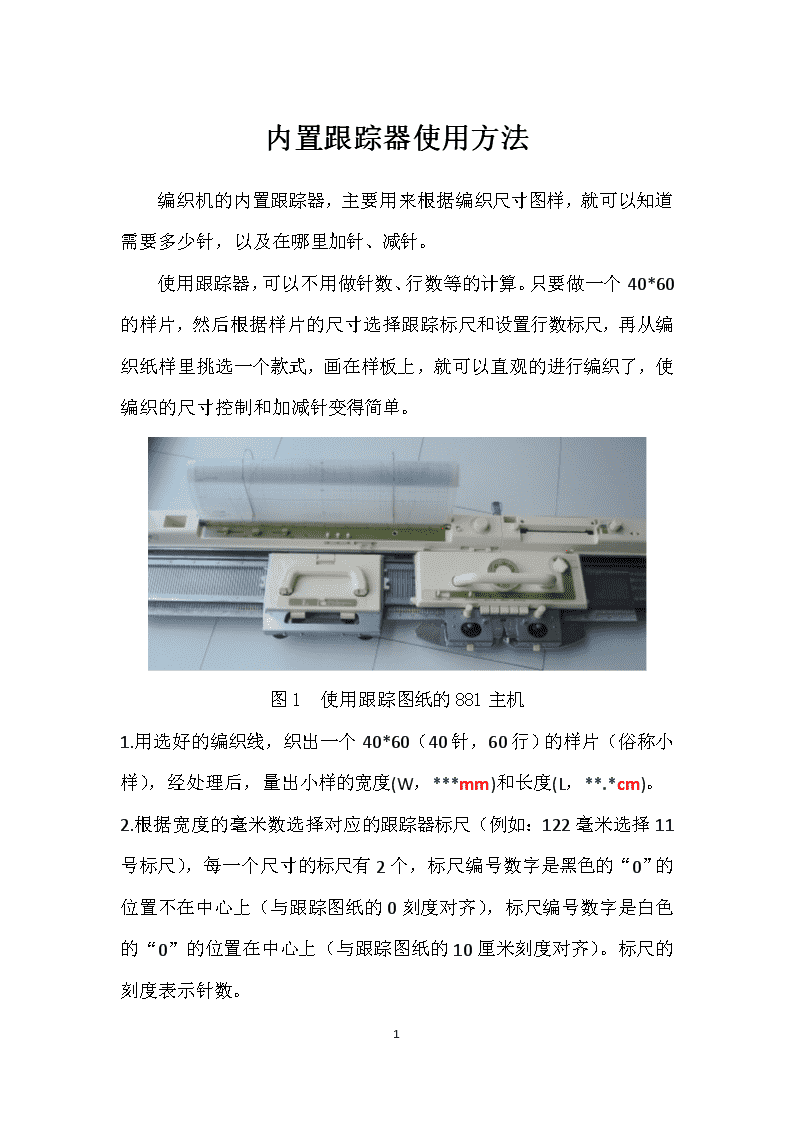

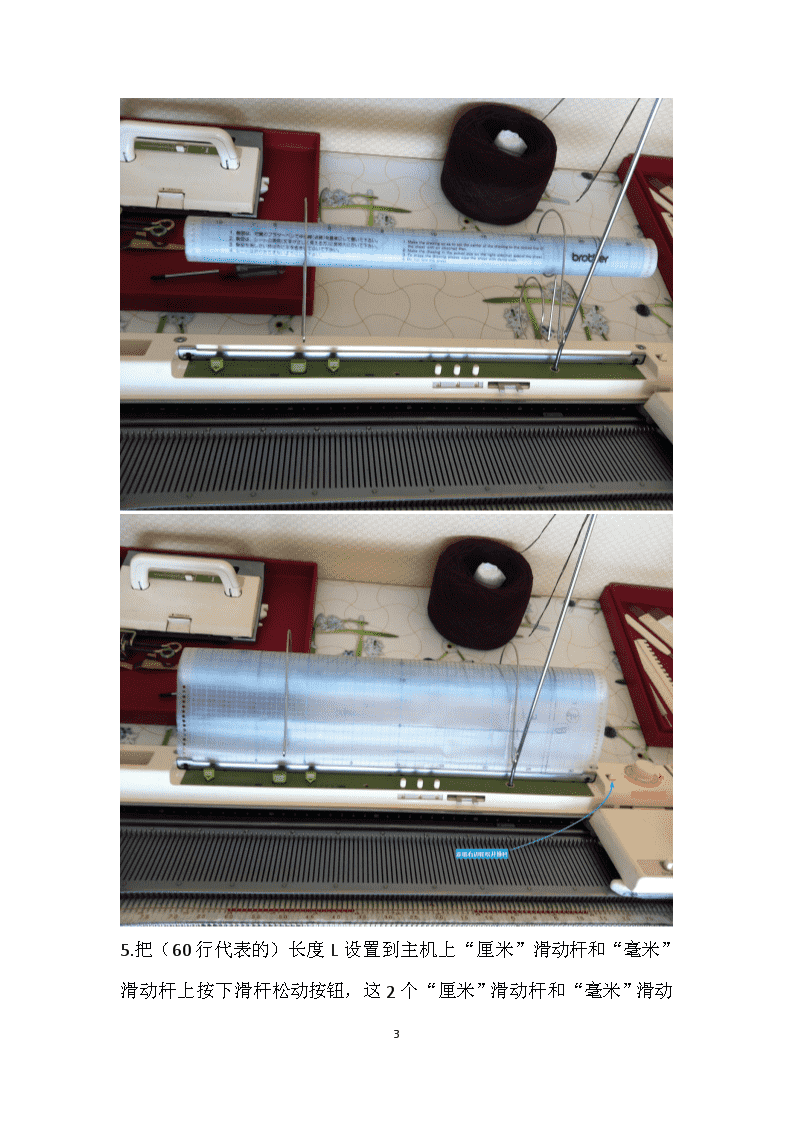

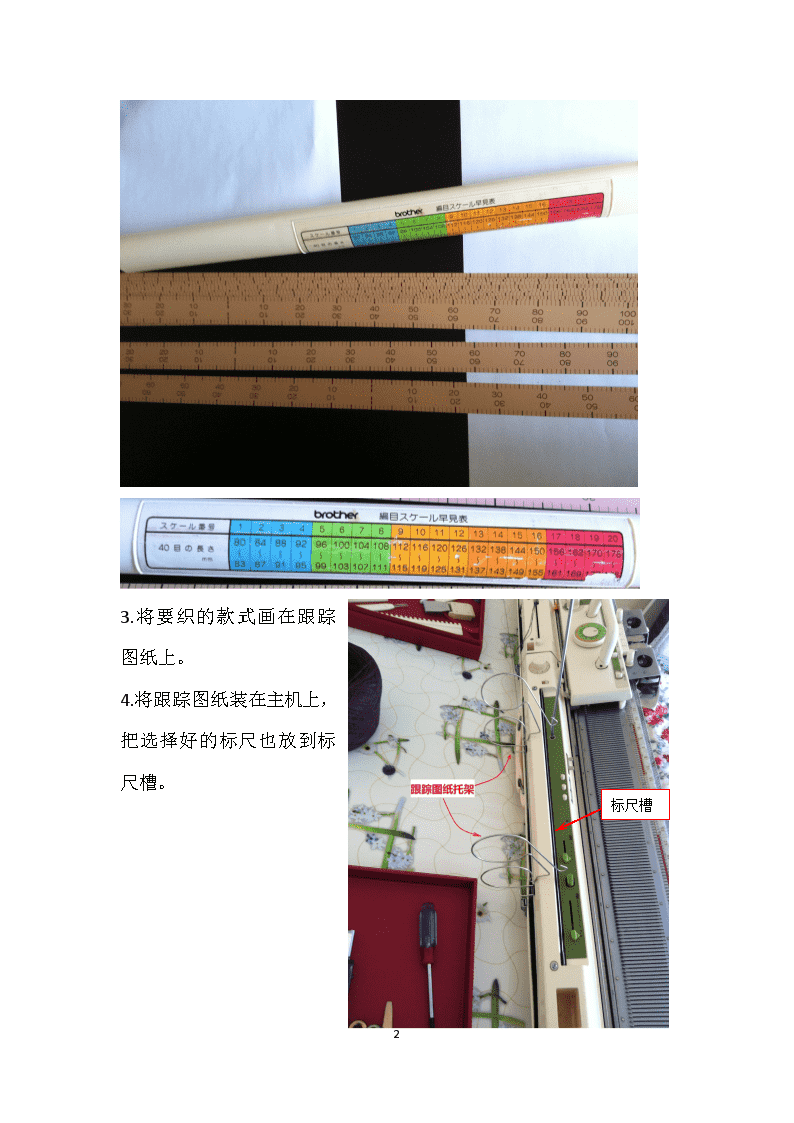

内置跟踪器使用方法　　编织机的内置跟踪器，主要用来根据编织尺寸图样，就可以知道需要多少针，以及在哪里加针、减针。　　使用跟踪器，可以不用做针数、行数等的计算。只要做一个40*60的样片，然后根据样片的尺寸选择跟踪标尺和设置行数标尺，再从编织纸样里挑选一个款式，画在样板上，就可以直观的进行编织了，使编织的尺寸控制和加减针变得简单。图1　使用跟踪图纸的881主机2012-9-1413:20上传下载附件(495.23KB)2012-9-1411:46上传下载附件(536.62KB)2012-9-1413:20上传下载附件(646.36KB)1.用选好的编织线，织出一个40*60（40针，60行）的样片（俗称小样），经处理后，量出小样的宽度(W，***mm)和长度(L，**.*cm)。2.根据宽度的毫米数选择对应的跟踪器标尺（例如：122毫米选择11号标尺），每一个尺寸的标尺有2个，标尺编号数字是黑色的“0”的位置不在中心上（与跟踪图纸的0刻度对齐），标尺编号数字是白色的“0”的位置在中心上（与跟踪图纸的10厘米刻度对齐）。标尺的刻度表示针数。4 3.将要织的款式画在跟踪图纸上。标尺槽4.将跟踪图纸装在主机上，把选择好的标尺也放到标尺槽。4 5.把（60行代表的）长度L设置到主机上“厘米”滑动杆和“毫米”滑动杆上按下滑杆松动按钮，这2个“厘米”滑动杆和“毫米”4 滑动杆就可以调了，调到合适的位置松手即可，厘米滑杆是1cm一个档位，毫米滑杆是1mm一个档位。长度方法厘米设定滑杆滑杆松动按钮长度方法毫米设定滑杆6.主机头的右上角的跟踪编织杆放下，就可以使用了。编织跟踪杆4
