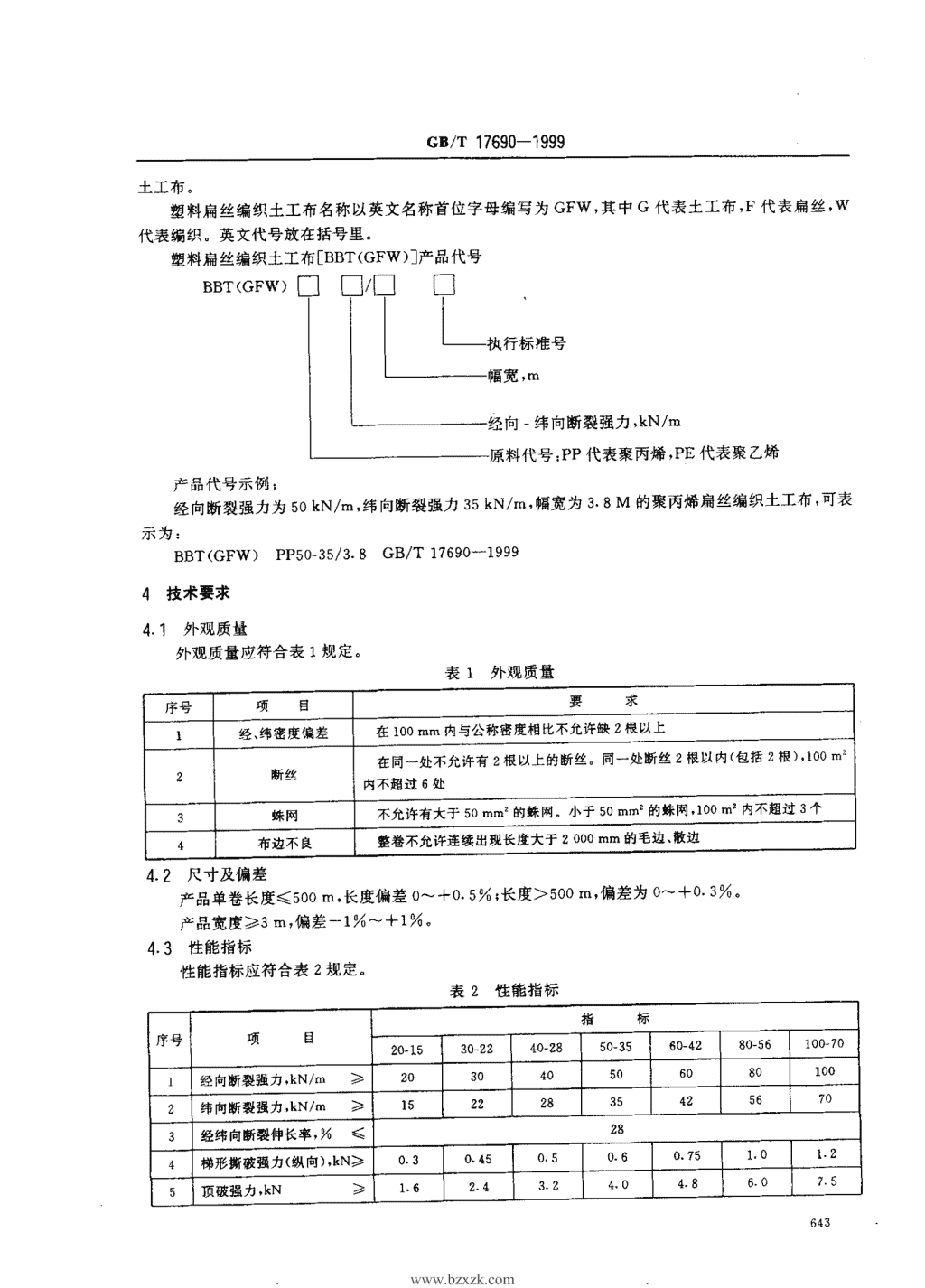

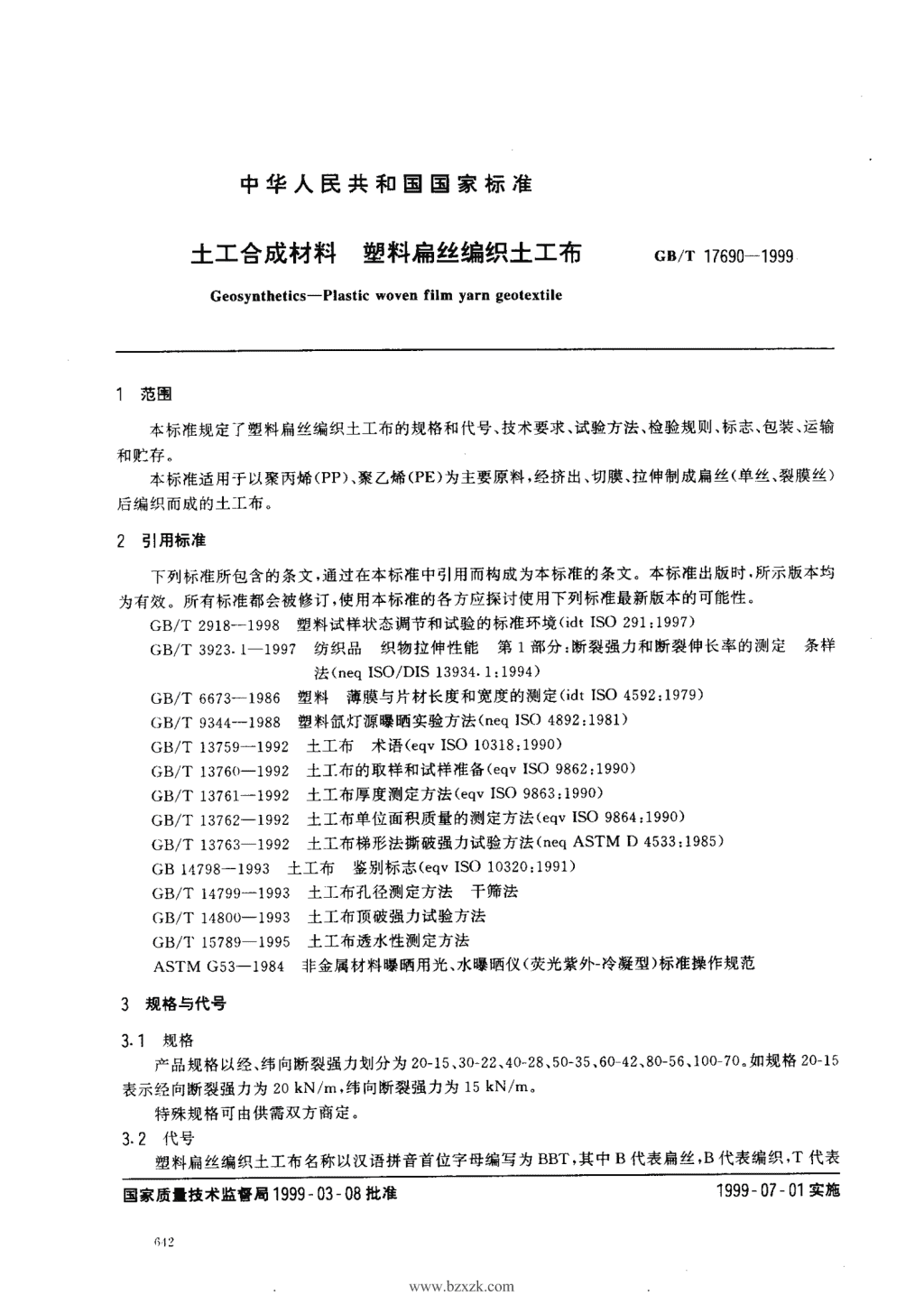

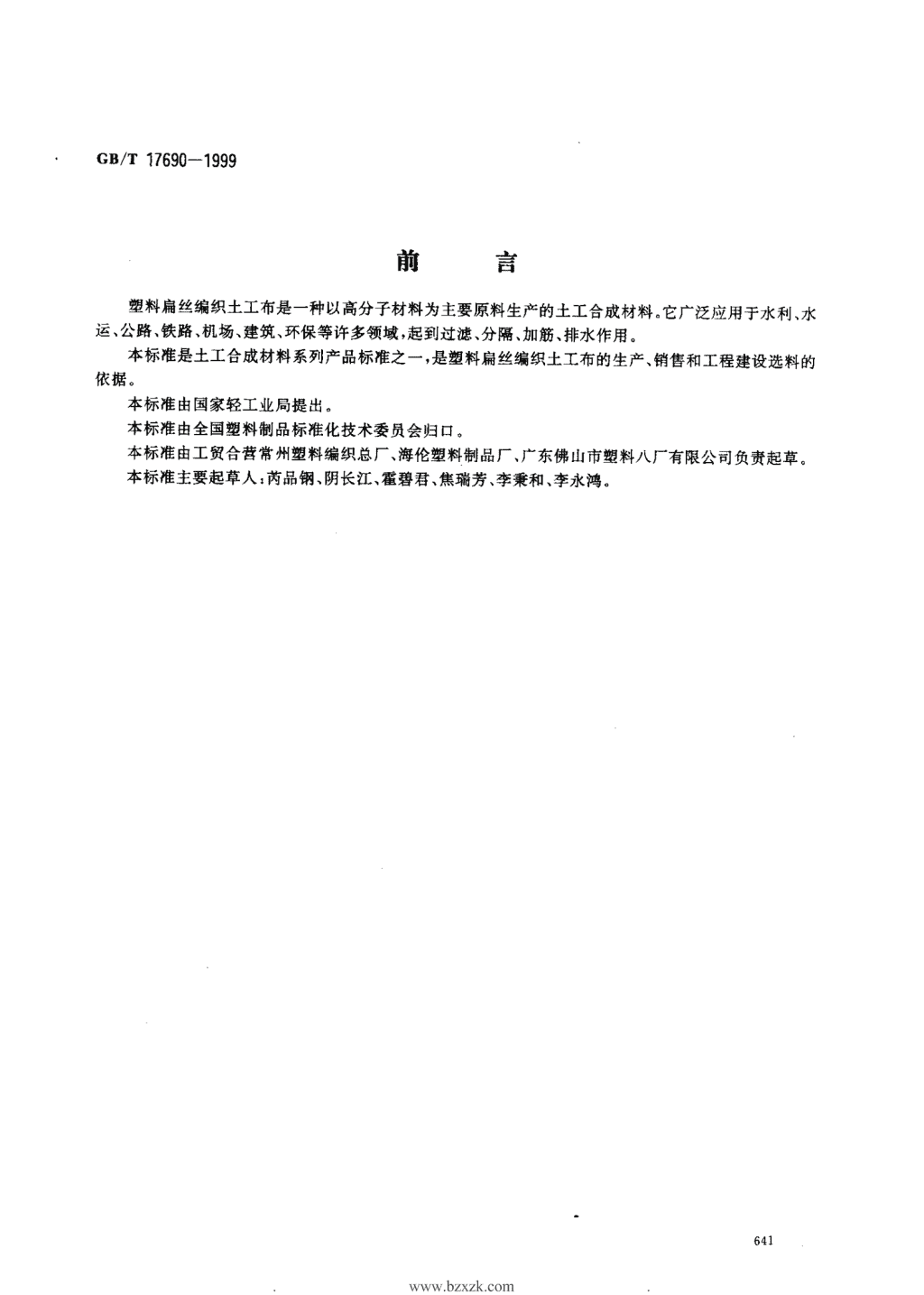

cs/T17690-1999前言塑料扁丝编织土工布是一种以高分子材料为主要原料生产的土工合成材料。它广泛应用于水利、水运、公路、铁路、机场、建筑、环保等许多领域，起到过滤、分隔、加筋、排水作用。本标准是土工合成材料系列产品标准之一，是塑料扁丝编织土工布的生产、销售和工程建设选料的依据。本标准由国家轻工业局提出。本标准由全国塑料制品标准化技术委员会归口。本标准由工贸合营常州塑料编织总厂、海伦塑料制品厂、广东佛山市塑料八厂有限公司负责起草。本标准主要起草人:茵品钢、阴长江、霍碧君、焦瑞芳、李秉和、李永鸿。.www.bzxzk.com. 中华人民共和国国家标准土工合成材料塑料扁丝编织土工布GB/"r17690-1999Geosynthetics-Plasticwovenfilmyarngeotextile1范围本标准规定了塑料扁丝编织土工布的规格和代号、技术要求、试验方法、检验规则、标志、包装、运输和贮存本标准适用于以聚丙烯(PP),聚乙烯(PE)为主要原料，经挤出、切膜、拉伸制成扁丝(单丝、裂膜丝)后编织而成的土工布。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T2918-1998塑料试样状态调节和试验的标准环境(idtISO291:1997)GB/T3923.1-1997纺织品织物拉伸性能第1部分:断裂强力和断裂伸长率的测定条样法(neqISO/DIS13934.1:1994)GB/T6673-1986塑料薄膜与片材长度和宽度的测定(idtISO4592:1979)GB/T9344--1988塑料氨灯源曝晒实验方法(neqISO4892:1981)GB/T13759-1992土S布术语(eqvISO10318:1990)GB/T13760-1992土工布的取样和试样准备(eqvISO9862:1990)GB/T13761-1992土工布厚度测定方法(eqvISO9863:1990)GB/T13762-1992土工布单位面积质量的测定方法(eqvISO9864:1990)GB/T13763-1992土工布梯形法撕破强力试验方法(neqASTMD4533:1985)GB14798-1993土工布鉴别标志(eqvISO10320:1991)GB/T14799-1993土工布孔径测定方法干筛法GB/T14800-1993土工布顶破强力试验方法GB/T15789-1995土工布透水性测定方法ASTMG53-1984非金属材料曝晒用光、水曝晒仪(荧光紫外一冷凝型)标准操作规范3规格与代号3.1规格产品规格以经、纬向断裂强力划分为20-15,30-22,40-28,50-35,60-42,80-56,100-70·如规格20-15表示经向断裂强力为20kN/m，纬向断裂强力为15kN/ma特殊规格可由供需双方商定。3.2代号塑料扁丝编织土工布名称以汉语拼音首位字母编写为BBT，其中B代表扁丝，B代表编织，T代表-一一.一-户一一‘一，一一-一.一一，一~一-~.一~-~.一一叫-国家质f技术监督局1999一03一08批准1999一07一01实施.www.bzxzk.com. GB/T17690-1999土工布。塑料扁丝编织土工布名称以英文名称首位字母编写为GFW，其中G代表土工布，F代表扁丝，w代表编织。英文代号放在括号里。塑料扁丝编织土工布「BBT(GFW)〕产品代号BBT(GFW)口口/口口执行标准号幅宽，m经向一纬向断裂强力，kN/m原料代号:pp代表聚丙烯,PE代表聚乙烯产品代号示例:kN/m，纬向断裂强力35kN/m,幅宽为3.8M的聚丙烯扁丝编织土工布，可表经向断裂强力为50示为:BBT(GFW)PP50-35/3.8GB/T17690-19994技术要求4.1外观质量外观质量应符合表1规定。表1外观质量要求序号项目在100mm内与公称密度相比不允许缺2根以上1经、纬密度偏差在同一处不允许有2根以上的断丝。同一处断丝2根以内(包括2根),100ml2断丝内不超过6处不允许有大于50mm，的蛛网.小于50mm，的蛛网,100.1内不超过3个3蛛网整卷不允许连续出现长度大于2000mm的毛边、散边4布边不良4.2尺寸及偏差产品单卷长度提500m，长度偏差。一十。5%;长度>500m，偏差为。一+0.3%0产品宽度)3m，偏差一1%一+1环。4.3性能指标A能指标应符合表2规定。表2性能指标指标序号项目20-1530-2240-2850-3560-4280-56100-706080100203040501经向断裂强力kN/m》354256701522282纬向断裂强力，kN/m)283经纬向断裂伸长率，写(0.751.01.20.30.450.50.64梯形撕破强力(纵向)，kN)4.86.07.51.62.43.24.05顶破强力，kN).www.bzxzk.com. GB/T17690-1999表2(完)指标序号项目20-1530-2240-28I50-3560-4280-56100-70垂直渗透系数,cm/s10"-10等效孔径。es,mm0.080.5单位面积质量,g/m"}160}200}240}280}340}允许偏差值，%+10抗紫外线强力保持率，’，%按设计或合同要求1)用户有要求时，按实际设计值考核。5试验方法5门取样按GB/T13760进行。5.2外观在自然光线下距产品。.5m肉眼观察，其数值用精度为2mm的卷尺测量。5.3宽度和长度按GB/T6673规定用精度为2mm的量具测量。5.4试验状态调节和试验的标准环境按GB/T2918规定的23C士2C进行状态调节。5.5断裂强力和断裂伸长率按GB/T3923.1进行。56梯形撕破强力按GB/T13763进行。5了顶破强力按GB/T14800进行。5.8垂直渗透系数按GB/T15789和GB/T13761测定透水率和2kPa时的厚度，并按式(1)计算渗透系数。渗透系数(cm/s)二透水率(1/s)X厚度(cm)........................(I)5.9等效孔径0,按GB/T14799进行。5.10单位面积质量按GB/T13762进行。5.11抗紫外线强力保持率按ASTMG53进行或GB/T9344进行。但同一种产品只能选用一种试验方法，试验时间可根据设计要求选定，如48,96,144,200,288h,6检验规则61组批产品以批为单位进行验收，同一配方、同一规格的产品10万平方米为一批。不足10万平方米时，以实际数量为一批。6.2抽样.www.bzxzk.com. GB/T17690-1999产品质量的测定以批为单位，每批产品随机抽取3卷作为样品。6.3检验分类6.3.1出厂检验出厂检验项目为4.1,4.2,4.3表2中序号1,2,3,8项，第9项按用户设计值检验。出厂检验合格并附有质量检验合格证方可出厂。6.3.2型式检验型式检验为技术要求中的全部项目，正常情况下每年至少进行一次，有下列情况之一时必须进行检验:a)正常生产时，产品的配方，原料或工艺有改变，影响产品质量时;b)产品长期停产(超过6个月)后恢复生产时;。)出厂检验结果与上次型式检验有较大差异时;d)国家质量监督机构提出进行型式检验的要求时。6.4判定规则6.4.1对于4.1及4.2条所规定的要求，其中有1项不合格即为不合格卷。不合格卷不多于1卷，且各项性能指标均符合表2要求时，判为合格批。6.4.2若不合格卷多于1卷或有性能指标不合格项时，则应在该批中按6.2条规定重新加倍抽样，对不合格项目进行重检，如仍有1项结果不合格，则判为该批不合格。复验结果作为最终判定。7标志、包装、运输、贮存7.1标志产品出厂时，每卷包装应附有合格证，并标明:a)产品名称、代号、规格、标准代号、商标;b>生产企业名称、地址;c)生产日期、批号、数量;d)检验员章。7.2包装产品每卷为一个包装单位，采用编织布进行包装，特殊情况由供需双方商定。7.3运输产品在运输过程中应避免日晒、重压、强烈碰撞和刮伤等，并保持外包装完好无损。7.4贮存产品应贮存在干燥、阴凉、清洁的库房内，注意防潮、防火，距离热源不得小于2me贮存期限从生产之日起不超过一年。.www.bzxzk.com.
