软编织线压接方案及模具设计任务书 2页

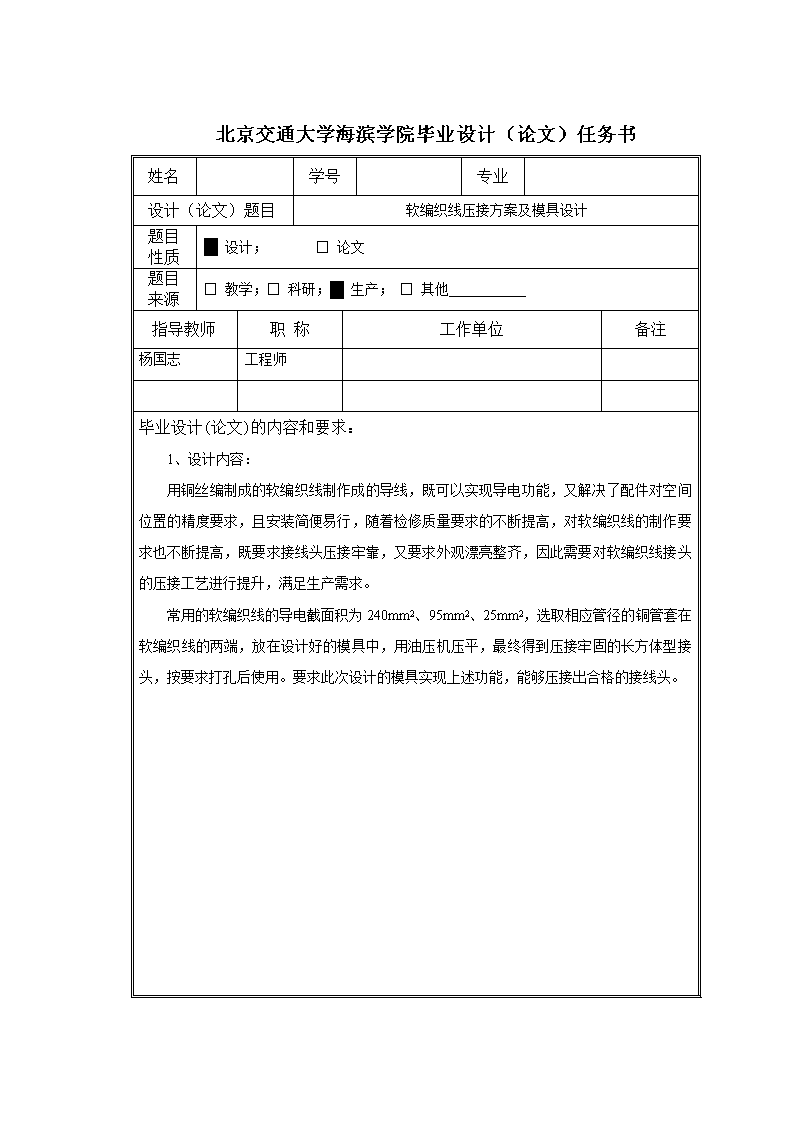

北京交通大学海滨学院毕业设计（论文）任务书姓名学号专业设计（论文）题目软编织线压接方案及模具设计题目性质□设计；□论文题目来源□教学；□科研；□生产；□其他指导教师职称工作单位备注杨国志工程师毕业设计(论文)的内容和要求：1、设计内容：用铜丝编制成的软编织线制作成的导线，既可以实现导电功能，又解决了配件对空间位置的精度要求，且安装简便易行，随着检修质量要求的不断提高，对软编织线的制作要求也不断提高，既要求接线头压接牢靠，又要求外观漂亮整齐，因此需要对软编织线接头的压接工艺进行提升，满足生产需求。常用的软编织线的导电截面积为240mm2、95mm2、25mm2，选取相应管径的铜管套在软编织线的两端，放在设计好的模具中，用油压机压平，最终得到压接牢固的长方体型接头，按要求打孔后使用。要求此次设计的模具实现上述功能，能够压接出合格的接线头。 毕业设计(论文)主要参考资料：图纸44222000100D软连线图纸44318200200C软连线4毕业设计(论文)应完成的工作：（1）对软编织线压接的现状进行调研；（2）研究接线头成型后的结构，确定模具的设计方案；（3）设计、绘制出产品的结构图和主要零部件图，合计图纸大小不少于1.5A0图纸；（4）完成该产品的设计说明书进度安排：进度安排：2015.12——2016.03查阅资料，方案论证，掌握相关知识，并完成文献综述和开题报告；2016.03——2016.04进行结构设计，并实际论证，确定最佳方案；2016.04——2016.05完成设计图纸绘制；2016.05——2016.06完成设计说明书和材料整理工作，准备并参加答辩；指导教师签字：年月日注：表中所填内容采用5号字，中文采用宋体、英文采用TimesNewRoman字体，表中段落采用1.5倍行距，首行缩进2个字符。每一页的外框四周均采用双线条，当底部出现单线条时，应该修正为双线条。
