南洋电工-GSB-1A型-16锭高速编织机使用说明书.doc 46页

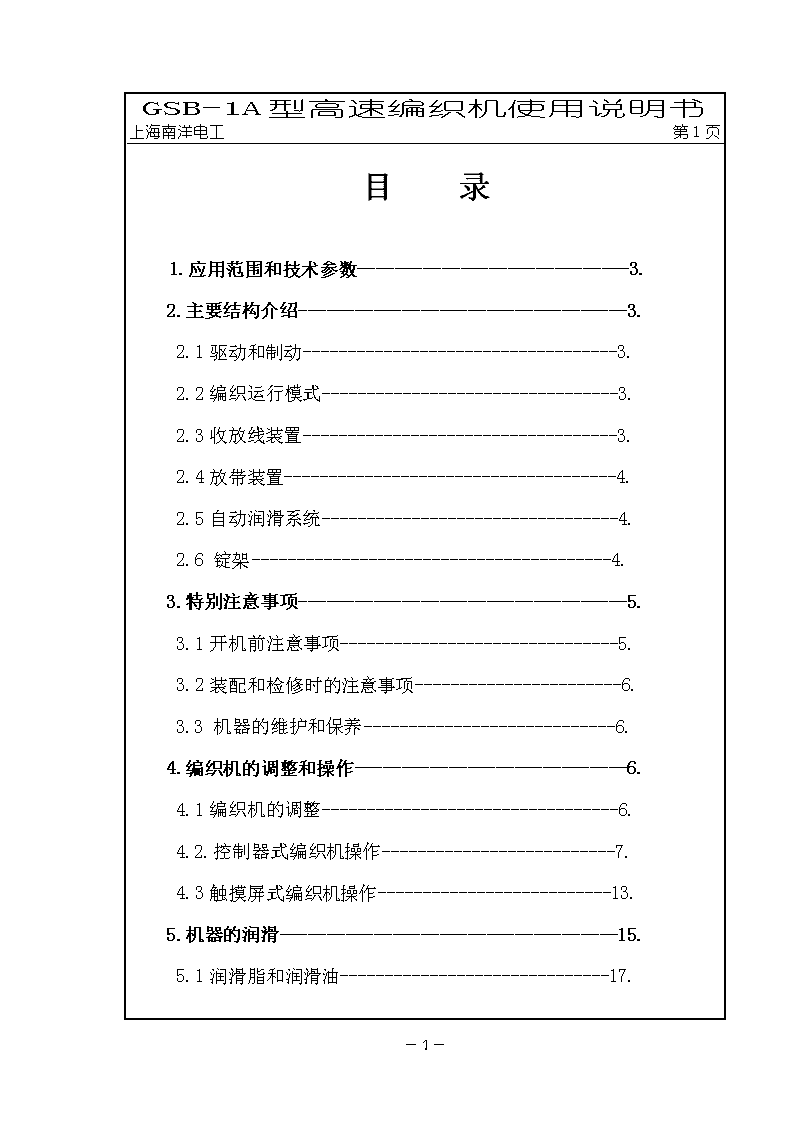

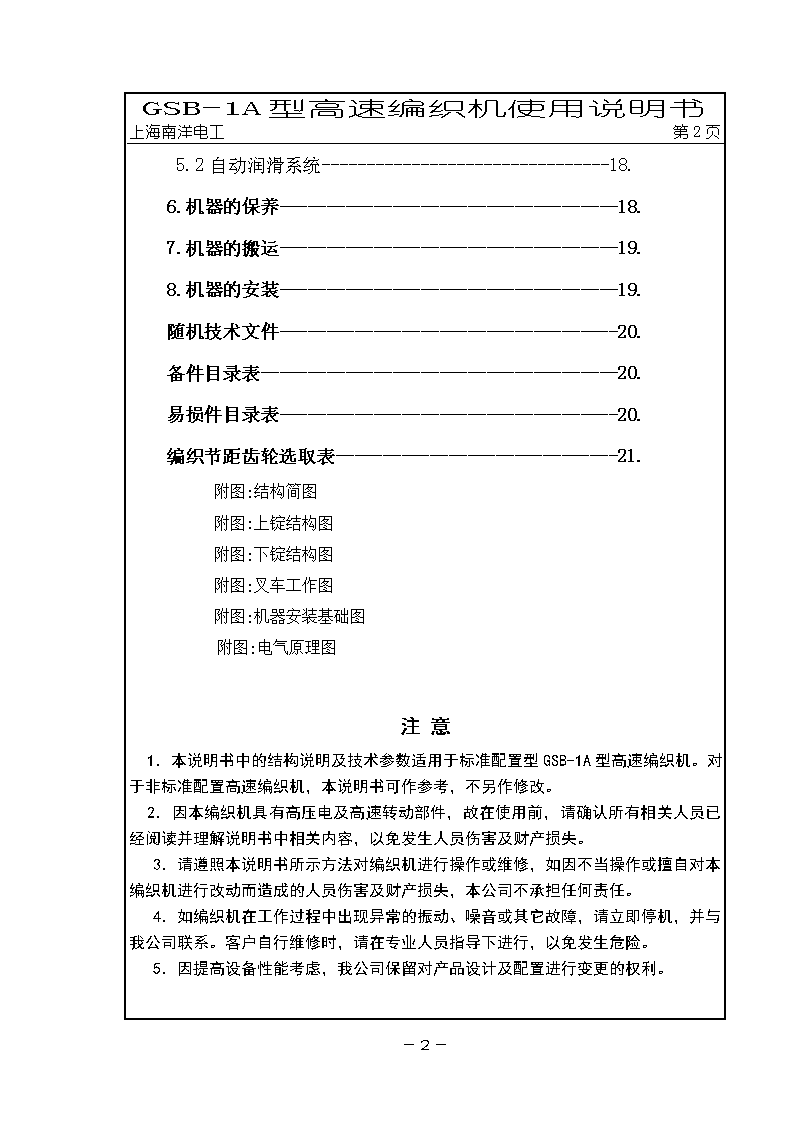

GSB-1A型高速编织机使用说明书上海南洋电工第46页目录1.应用范围和技术参数-----------------------------3.2.主要结构介绍-----------------------------------3.2.1驱动和制动-----------------------------------3.2.2编织运行模式---------------------------------3.2.3收放线装置-----------------------------------3.2.4放带装置-------------------------------------4.2.5自动润滑系统---------------------------------4.2.6锭架----------------------------------------4.3.特别注意事项-----------------------------------5.3.1开机前注意事项-------------------------------5.3.2装配和检修时的注意事项-----------------------6.3.3机器的维护和保养----------------------------6.4.编织机的调整和操作-----------------------------6.4.1编织机的调整---------------------------------6.4.2.控制器式编织机操作--------------------------7.4.3触摸屏式编织机操作--------------------------13.5.机器的润滑------------------------------------15.5.1润滑脂和润滑油------------------------------17.-46- GSB-1A型高速编织机使用说明书上海南洋电工第46页5.2自动润滑系统--------------------------------18.6.机器的保养------------------------------------18.7.机器的搬运------------------------------------19.8.机器的安装------------------------------------19.随机技术文件------------------------------------20.备件目录表--------------------------------------20.易损件目录表------------------------------------20.编织节距齿轮选取表------------------------------21.附图:结构简图附图:上锭结构图附图:下锭结构图附图:叉车工作图附图:机器安装基础图附图:电气原理图注意1．本说明书中的结构说明及技术参数适用于标准配置型GSB-1A型高速编织机。对于非标准配置高速编织机，本说明书可作参考，不另作修改。2．因本编织机具有高压电及高速转动部件，故在使用前，请确认所有相关人员已经阅读并理解说明书中相关内容，以免发生人员伤害及财产损失。3．请遵照本说明书所示方法对编织机进行操作或维修，如因不当操作或擅自对本编织机进行改动而造成的人员伤害及财产损失，本公司不承担任何责任。4．如编织机在工作过程中出现异常的振动、噪音或其它故障，请立即停机，并与我公司联系。客户自行维修时，请在专业人员指导下进行，以免发生危险。5．因提高设备性能考虑，我公司保留对产品设计及配置进行变更的权利。-46- GSB-1A型高速编织机使用说明书上海南洋电工第46页1.应用范围和技术参数GSB-1A型高速编织机主要适用于电缆行业以软金属丝,棉和塑料线作电缆护套的编织，本机也适用于绳和软线的制造。技术参数：编织方式2迭2编织方向垂直锭数16（8上锭，8下锭）线锭尺寸Ø75´Ø22´70内宽或Ø80´Ø22´80内宽线锭转速50—150转/分无节调速编织节距调节范围3.2—32.5mm或6.4—65mm最大编织外径14mm(纵包为8mm)最大生产速度580m/h外形尺寸1200´1390´2350mm（长´宽´高）2.主要结构介绍2.1驱动和制动本机由一台变频三相电机（1.5kW或2.2kW,1400转/分）通过同步带带动传动轴驱动。该传动轴再由一双联锥齿轮分别带动转盘和齿圈旋转，同时中心齿轮通过另一组锥齿轮以及节距齿轮蜗轮蜗杆驱动牵引盘运转。收线和排线工作由一台齿轮电机（200W，36转/分）通过驱动链驱动。机器的制动是通过在主电机变频控制器上的制动断路装置来实现的，一旦遇到线束折断、绕完或按停车按钮机器会在1.5秒内停止转动。2.2编织运行模式编织机的八只下锭和相应的摆杆均固定在转盘边上，下锭编织线通过摆杆的周期上下摆动导向编织点，摆杆的摆动是通过滑块在槽圈凹槽内的滑动来实现的。八只上锭则由齿圈、尼龙齿轮、滑动齿条驱动，在开有八个槽口的转盘导轨上绕机器中心滑动，上锭编织线直接引向编织点。借助摆杆的摆动，下锭编织线摆出或摆进转盘导轨槽口，同时上锭正好走过下锭编织线的下面或上面，有规律的重复这一过程，由此形成2×2的编织层。将编织后的电缆线在牵引盘上绕四圈，由牵引轮转动拉出电缆编织层。按附表选取节距齿轮，即能得到不同的编织节距。2.3收放线装置-46- GSB-1A型高速编织机使用说明书上海南洋电工第46页工作台下部的收放线装置可放置最大外径为800mm的电缆盘。电缆盘由两端装有轴承的传动轴支承，通过横挡提供的斜面安置在横挡的适当位置上转动。收线电缆盘由齿轮电机通过一对齿轮由一个可调式摩擦离合器传动，使线盘随卷绕外径的增大（或缩小）时，保证编织的线速度保持不变。编织后的电缆的排线由光杆排线器进行，其节距无级可调。2.4放带装置在工作台面下左侧设有纵包放带机构，如工艺需要在编织层内附加包带，该包带从有摩擦制动功能的放带轴引出，通过转向导辊架与待编织电缆一起进入空心轴，通向编织点。包带和电缆均有传感器监控工作情况。2.5自动润滑系统本编织机设有自动润滑系统。该润滑系统按设定时间间隔自动向机器供油，使机器在高速运行中得到良好的润滑。2.6锭架2.6.1技术参数本编织机线锭可使用直径为Ø0.1--0.2mm的金属丝合股的编织线或绳编织电缆。放线张力调整范围Fmin=0.6N，Fmax=6.5N。使用线锭尺寸（外径3外宽3内宽）Ø803100380或Ø703100370。2.6.2锭架的结构上下锭的结构原理相同。（参考附图）线轴装在框架（1）的两个顶针轴上，左顶针装有固定顶尖轴（20）和与线轴轴心槽相配的弹性销，右侧的活动顶尖（17）可伸缩转动。锭架通过固定顶尖（20）和被压簧（A3）和螺钉压紧的张力调节杆（19）上的摩擦片（21）之间产生的摩擦力来制动。调节杆（32）的左端装有张力套（30），中部装有与顶针轴平行的导轮架（28），右端装有小齿轮（36），小齿轮（36）与大齿轮（8）啮合，大齿轮（8）由止动杆（9）锁定，从而保持已设置的编织丝放线张力。编织线通过导轮（6、27、41）引向编织点，断线检测机构（2、3、4）通过推拉杆（33）与导轮架（28）相连。2.6.3操作和调整在装上线锭前，必须将右边的顶尖法兰套（13）旋转后向外拉开，把线轴左端装入左顶针并与左顶尖上弹性销啮合，再将右边的活动顶尖（17）对准线锭右端的轴孔，最后旋转顶尖法兰套（13），顶尖即自动恢复至装锭前位置而将线锭固定。如图所示将编织线从线轴拉出通过导轮（6、27、41）引向编织点的同时，导轮-46- GSB-1A型高速编织机使用说明书上海南洋电工第46页架（28）在弹簧张力下向前倾，导致调节杆（32）和调节套（30）转动，调节套（30）的转动使偏心距增加，通过螺钉使刹车杆（19）转动，摩擦片（21）脱离固定顶尖轴（20）的刹车盘，线锭即可以转动。如果线轴上的编织线断开或走完，导轮架（28）在扭簧（34）的作用下弹回原来的位置，并通过推拉杆（33）和断丝器（3）触发断线保护电路动作，设备停止运转，同时弹簧板（44）与断丝检测机构（2、3、4）的圆轴部分夹住编织线的断线线头。编织材料的张力调整可以通过调节大齿轮（8）带动小齿轮（36），从而调整扭簧（34）的弹力来实现。张力调整结束后，用止动杆（9）锁紧大齿轮（8）。因为编织材料通过编织机的摆杆导轮的弯曲会增加一些张力，下锭的张力调整要比上锭小些。通过调整刹车杆（19）上的螺钉能改变灵敏度和刹车力的大小。锭架是否调整到最佳状况，主要判断三个方面：刹车力是否合适，刹车工作点是否好，编织材料张力是否适中。而三个方面的调整因素互有牵连，需连贯考虑。为了有效地完成调整工作可按照下列顺序进行工作：（1）调整锭架刹车力装上一个绕满编织线的线锭，不通过正常的放线导轮，直接从缠绕的外径放出来通过调整压簧（A4）的螺钉改变弹簧压力，这时线束的刹车张力大约比所要求的放线张力大1.5N较为合适。（2）刹车工作点调整调整压簧（A4）的螺钉使导轮架（28）大约在其整个回旋范围的中间点，即最佳刹车工作点。（3）编织张力的调整编织丝依次通过导轮（6、27、41），其径向放线张力的调整是通过转动大齿轮（8）调整扭簧（15）的弹力来实现的。调整结束，用止动杆（9）锁紧大齿轮（8）。下锭张力的调整与上锭相同。最后慢速操作机器，观察编织效果，如果需要，再调整导轮架（28）实现工作点的统一。2.6.4维护和保养为确保锭架的良好使用，必须经常清洁锭架，去除残留在支架上的多余编织线。如长期不使用，应涂抹防锈油或进行其他防锈措施；长期不使用后，启用前应对所有滚动部件进行润滑。3.特别注意事项3.1开机前注意事项-46- GSB-1A型高速编织机使用说明书上海南洋电工第46页机器运转时应注意对机器进行观察，经常检查同步带的磨损情况，及润滑油能否从管道顺利到达润滑点。3.2装配和检修时的注意事项某些部件如锭架、滑动座等，在检修拆卸后或调换新的零件再装配时，必须保证滑动座和下锭编织线之间的精确的距离。建议先放置一个滑动架和所属上锭在滑动转盘上运转，使下锭编织线从摆杆引向编织点时，不被滑动架钩住或切断。粗调时在相邻的两个下锭架中放上线锭，通过摆杆将编织线引向编织点，并将其迭紧。当编织线从滑动转盘轨道上的槽口处进出时，与上锭滑动架边缘的距离必须基本相等。距离的调整可以通过变换齿轮架上齿轮的适当齿数来实现。如果移动一个齿还不能达到所需精度,可按以下的步骤进行微调:松开内齿圈上五个固定螺钉,由于通孔是椭圆的,移动内齿圈即可实现滑动架的微调,调节到位后拧紧螺钉。将其余滑动架均匀安置在滑动环型轨道上。如果新的摆杆安装后其编织线的摆动高度不同,应调整到所有的摆杆具有相同的停止点。3.3机器的保养和维护3.3.1每天开车前应先空转一次，检查各部位运转是否正常。若发现问题，应及时调整或修理后再使用。3.3.2每班停车后，应及时将转盘导轨面、曲线槽、上下锭及摆杆等部件的灰尘、油污及断线头清洗干净。3.3.3机器每年应大修一次。大修时应重点检查所有滚动轴承是否完好，如编织头输入轴同步带盘一侧的轴承等。用煤油清洗后，注满工业脂，再装配复位；检查滑动齿块和转盘导轨的滑动是否合理；检查传动同步带及滚子链的松紧程度，并及时调整；检查刹车摩擦片是否磨损，并及时更换新的摩擦片。3.3.4凡是自动润滑系统不能涉及的机器运转部件，应经常人工添加润滑剂。节距变换齿轮、收放齿轮和和牵引蜗轮蜗杆等部位应每周添加工业脂一次；排线器光杆根据使用频率及环境情况适量润滑；排线器光杆及收线主动齿轮轴两端的带座轴承嘴处，每周加机油一次。上述部件的润滑可根据实际使用情况进行，但需保证润滑质量。3.3.5任何情况下，均不得对机器强行用力，以免造成损坏。请勿使用硬质物品接触触摸屏、控制器及观察窗等软性材料零件，以免形成划痕，影响操作使用。3.3.6如机器出现任何故障，请立即停止运行并参考说明书排出故障。必要时，请与我公司联系相关维修事宜。为避免发生危险，用户自行维修时，并需在相关专业人员指导下进行，严禁带电工作，严禁非专业人员擅自维修。4.编织机的调整和操作4.1本机采用交流380V／50HZ三相四线制电源(如需要可另行更改)，总功率约-46- GSB-1A型高速编织机使用说明书上海南洋电工第46页2.0Kw，控制系统有触摸屏+PLC+变频器或控制器+变频器两种形式。接通电源：合上电气柜的空气开关（Q0），在正常情况下，只有关闭防护门，限位开关（S6）闭合，按下复位按钮（S0）后，机器才能启动。当门打开时，限位开关处于常开状态，机器不能正常启动，但可以点动。如增配门吸开关，则在防护门关闭后，上方的门吸开关会将门锁住。此时有两种方法可使门打开，一种是按正常开机程序启动一次，再按停止按钮，门吸将自动解锁；如果仍不能把门打开，可用轻轻压下防护罩顶部（门吸上方）的圆孔中的锁门机构，即可将门打开。本编织机的转速可在机器运转前在50—150转/分范围内预先设定,或在机器运转过程中选择。参考《节距齿轮表》选取合适的节距齿轮，可获得所需编织节距。4．2控制器式高速编织机操作按下编织机操纵控制屏上的“启动”按钮（S2）或按控制器上的“启动”，机器开始运转，运转速度由控制器上显示的“+”、“-”给定。按下机器正面操纵控制屏上的“停止”按钮（S3）、或“急停”按钮（S6）、或机器背面电器箱的“停止”按钮（S7）、或按控制器上的“停止”，机器即停止运转。整机点动：打开编织机正面的门，同时按住机座上的点动按钮（S5）和（S4），整机开始点动动作，放开按钮，动作停止。（注：在急停没有复位的情况下点动不能工作。）收线点动：此功能只有在机器停止运转时，才能使用。按住机器背面的收线点动按钮（S4）、或按控制器上的“收线手动开”，则收线单独运行；放开收线点动按钮（S4）、或控制器上的“收线手动（收线灯灭）”，即停止收线。控制器操作：如下为控制器控制面板-46- GSB-1A型高速编织机使用说明书上海南洋电工第46页（一）初始菜单将设备接通电源后，控制器显示屏显示如下图所示的初始菜单：GSB-1A计米（m）转速（rpm）当前值XXXXXXXX设定值XXXXXXXX/XXXXX:XX:XXXX:XX:XX当前值显示机器现工作的实际计米长度和运转速度；设定值显示给定的最大值。左下角显示的时间表示机器实际运行时间，右下角显示的时间为时钟时间。㈡．主菜单按“菜单”键进入如下所示主菜单：主菜单◇诊断设置系统设置油泵设置厂家设置计米菜单厂家信息主菜单显示有“诊断设置”、“油泵设置”、“计米菜单”、“系统设置”、“厂家设置”、“厂家信息”六项内容。用户可根据自己的要求将光标“◇”用“←”、“→”、“↑”、“↓”键移动到相应位置，然后按“”键进入下一级菜单进行操作。-46- GSB-1A型高速编织机使用说明书上海南洋电工第46页①诊断设置：将光标“◇”移至“诊断设置”，按“”键进入诊断设置，出现如下画面：诊断设置◇电缆检测：开XXX秒纵包检测：关油泵检测：关电缆检测：即断缆报警，当用户需断缆报警时，用户只需将光标“◇”移至电缆检测，然后按“←”或“→”键，显示屏上的电缆检测“开”和“关”或直接按控制器上的“电缆检测”键（灯亮开，灯灭关）当电缆检测的“开”被设定后，一定要设定时间（秒），一般设为7秒。设定方式如下：将光标“◇”移至电缆检测开，然后按“”键画面切换如下图：电缆检测等待时间最小值：XXXX最大值：XXXX然后按控制器上的数字键输入所需的时间（秒），最后按“”键即可。断缆时间设定后，如果芯线断缆，且在所设定的时间内没有接上，本机将自动停止，显示屏自动会显示断缆报警画面，画面就只能按“复位”按钮后才能消失，如果不需此功能，只要电缆检测处于“关”的状态即可。纵包检测：如果用此功能只需将光标“◇”移至纵包检测，然后按“←”、“→”或直接使用控制器上的“纵包检测”来设定开或关（灯亮开，灯灭关）。此功能被设定后如果在工作中纵包带用完或拉断，本机将自动停止并显示纵包报警画面，只有按复位按钮才会恢复。油泵检测：油泵检测一般在开机工作时自动会被设定，如果需单独设定，只需将光标“◇”移至油泵检测然后按“←”“→”即可。②油泵设置将光标“◇”移至油泵设置，然后按“”键，画面切换到油泵设置画面如下：油泵设置◇油泵等待时问：XXXXX秒油泵运行时问：XXXXX秒油泵故障时间：XXXXX秒-46- GSB-1A型高速编织机使用说明书上海南洋电工第46页油泵等待时间（秒）：即第一次加油与第二次加油的时间间隔，设定方法：将光标“◇”移至“油泵等待时间”然后按“”键，画面切换到如下：请输入油泵等待时间XXXXX最小值：XXXXX最大值：XXXXX用控制器的数字键输入所需的数字，按“”键即可设定油泵等待时间。油泵运行时间（秒）：即设定加油时油泵电机的工作时间（秒），如下图：请输入油泵运行时间XXXX最小值：XXXX最大值：XXXX油泵等待时间与油泵运行时间有关联作用，所以在设置时应注意考虑两者的关系。举例说明：假设油泵等待时间为600秒，运行时间为10秒，那它们之间的关系就为：油泵每600秒加油一次，加油时，电机的工作时间为10秒。本机将在预设的时间自动加油，如果没有加油或是到了预设时间而不加油，本机将自动停机，并显示报警画面。油泵故障时间：将光标“◇”移至“油泵故障时间”，通过控制器的数字键输入所需的数字，按“”键即可设定油泵故障时间。如油泵发生故障且不能正常工作的时间超过预设的故障时间后，本机将自动停机并显示故障报警画面。操作画面如下：请输入油泵故障时间XXXX最小值：XXXX最大值：XXXX③计米菜单：将光标“◇”移至“计米菜单”，然后按“”键，画面切换到如下：当前工时：XX：XX：XX累计时间：XXXX：XX计米清零：XXXXX米计米设定：XXXXX米修正系数：XXXX．XX-46- GSB-1A型高速编织机使用说明书上海南洋电工第46页时间清零：显示的是机器运行时间，如需清零只要将光标“◇”移至“时间清零”，然后按“”键即可。计米清零：显示的是己编织的线缆长度，如需清零，只要将“◇”移至“计米清零”，然后按“”键，或直接按控制器上的“计米清零”键即可。计米设定：如果编织需要设定长度，只要将光标移至“计米设定”，然后按“”，画面将切换到计米设定画面，用控制器上的数字键输入所需的数字，然后按“”，即可设定计米长度：修正系数：由于不同编织线的直径大小不一，会对计米工作造成影响，为了减少误差，本机设有修正功能。例：实际长度为1000米，而计米显示为1100米，则修正系数为1000／1100=0．909，则将光标“◇”移至修正系数，而后按“”键，画面将切换至修正画面如下：请输入修正系数X．XXXX—X．XXXX输入范围：X．XXXX—X．XXXX最后用数字键输入0．909，按“”键即可。④系统设置：为不同地区相同时差而设，如果本机到了不同时差地区需调整时间，只需将光标移至系统设置然后按键，显示屏上将出现如下系统设置画面：系统设置系统时间收线时间设置身份认定语言选择◇收线提前XXXX秒收线时间设置◇中文收线延时XXXX秒语言选择ENGLISH系统时间：用户需重新设置时间，只需将光标“◇”移至“系统时间”，然后按“”键，画面将切换至“修正系统时间”画面如下：修正系统时间XX/XX/XXXX：XX：XX-46- GSB-1A型高速编织机使用说明书上海南洋电工第46页设置时只需将光标移至相应位置，然后键入正确数字即可。⑤厂家设置：供厂家设置用。按“”进入，出现6位密码提示，输入密码后出现“厂家设置”画面。因修改技术参数可能使设备无法正常运转或造成损坏，故建议用户不要擅自修改“厂家设置”。厂家设置请输入密码注油转速：XXXX转/分XXXXXX最大频率：XXXXHz上限转速：0150转/分（翻页）修改系统时间型号选择：GSB-1A16锭系统时间XX/XX/XXXX:XX:XX权限设置请输入密码变频器参数设置XXXXXX⑥厂家信息：显示生产厂家联系信息。上海南洋电工器材有限公司www.shanghai-nanyang.com电话：0086-21-传真：0086-21-㈢．报警功能本机提供了纵包报警、断缆报警、门开故障、上锭断线故障、下锭断线报警、油位下限报警、热过载报警、油泵故障报警、变频报警、计米完成报警十种自动报警功能，具体操作如下：①纵包报警：本机在编织时，如用到纵包，则应按控制器的“纵包检测”键（灯亮开，灯灭关），若纵包带用完或断带后，本机将自动停止并报警，编织时如不用纵包，则不能使“纵包检测”开，否则将停机并报警。②断缆报警：断缆报警应预先设定报警时间：按“诊断设置”中的步骤给定“报警时间”。断缆时间一般设定为7秒，本机在编织时，如需用此功能，轻触控制器上的“电缆检测”（灯亮开，灯灭关），本机将自动检测有无电缆。门开报警：为了保证安全，禁止机器在开门状态下工作，本机设有门开报警，使机器无法在门开时工作。④上锭报警：上锭断线时，本机器将自动停止并报警显示“上锭断线”。⑤下锭报警：下锭断线时，本机器将自动停止并报警显示“下锭断线”。-46- GSB-1A型高速编织机使用说明书上海南洋电工第46页⑥油位下限：当油泵的油位处于最低液位时，本机将自动停止，并报警显示“油位下限”，只有加足油后机器才能运行。⑦热过载：本机设有热过载保护自动停机功能，如果收线电机或油泵电机在出现过载或其它故障时，热继电器工作，整机停止，控制器将显示热过载。只有在故障排除，热继电器复位以后，整机才能启动。⑧油泵故障：在自动加油的过程中，油泵已工作，但是没有油供应到分油器，或分油器不分油，本机将自动停机，并报警显示“油泵故障”。⑨变频报警：本机设有变频报警功能。如主机过载或其它原因导致变频保护而整机不能运行时，屏幕显示变频报警。只有在故障排除，变频器复位后才能解除。⑩计米完成：当本机器编织完用户给定的计米长度后将会出现如下报警画面。计米到XXXX米以上十种报警功能在有故障时会自动停机并显示报警，并且只有在按复位按钮后，报警画面才会解除。㈣．运行画面（初始画面）当机器在运行时画面会自动切换到运行画面，即初始画面。GSB-1A计米（m）转速（rpm）当前值XXXXXXXX设定值XXXXXXXX/XXXXX:XX:XXXX:XX:XX画面所显示计米当前值为机器已编织的长度，计米设定值为用户预定的长度。当前转速值为机器工作的实际转速，而设定值为机器的最大转速。主机给定显示：当需要给定转速时，可按控制器上的“+”、“-”键，此时画面上的转速当前值会随之上升或下降，将其调到相应的转速，这样即可设定主机转速。注：在下级菜单需返回上级菜单时，只需按控制器的返回键即可。4.3触摸屏式高速编织机操作（一）主机给定1.主机给定以百分比计算,当需要设定转速时,可轻触主画面中的《主机给定》,此时画面自动切换到《主机给定》，即可按需要设定一个百分比量，如需50%-46- GSB-1A型高速编织机使用说明书上海南洋电工第46页的主机给定量，则输入数字50（如输入有误可按《CL》键删除,《BC》键为输入数字出错时的修正键，下同），然后按《ENTR》键，则设定量为50%，所对应的主机转为75转/分，并在主画面中显示出《主机转速》。主机设定最大为100%,即150转/分，如输入超出100%将被视为无效输入。2.主画面中主机给定《F》、《G》键为主机转速微调。如轻触《F》、《G》键，主机转速作相应增加或减少。（二）计米设定1.轻触主画面《计米设定》键，转换到《计米设定》画面，计米设定最大值为30000米，最小值为1米，根据需要输入相应的数字，按《ENTR》键，设定完成。如需要清除计米器已工作过的量，可按主画面的《计米复位》键，如计米器计数到设定值时，本机将停机；如需再开机，则必须将计米器复位后重新设定计米器计米数值。2.计米修正由于编织线的直径有大小，所以本计米器有计米系数修正功能，计米修正系数以百分比计算。例如实际线长为1000米，而计米器显示为1100米，则计米修正系数为1000I1100=91%，如实际线长1000米，而计米器显示为900米，则计米修正系数为1000I900=110%。为了防止误操作和无关人员随意操作，计米修正具有密码保护，当按下计米修正按钮后屏幕出现密码输入画面按数字键输入密码，出厂密码设定为2000，如密码错误将跳到主屏幕。修正系数保留到小数点后两位如小数点后为00也必须输入。（三）油泵控制功能1.油泵停轻触《注油次数》画面中的《油泵停》键，转换到《油泵停》画面，输入相应的数字（即以秒数为单位的，两次加油动作的时间间隔），按《ENTR》键可设定油泵停时间（本机出厂时油泵停时间设定为300秒）。2.油泵报警时间设定油泵报警时间即油泵在应该进行泵油动作时未工作，并超过设定的时间段后，编织机自动停车报警的功能。油泵报警时间默认为“油泵停”的周期后的50秒，如设定“油泵停”时间为350秒，则油泵报警时间将自动设置为400秒。特别提醒：以上三点次数与时间有连锁的关系，如果在预设置的《油泵停》的设定时间内未工作，《油泵报警》将起作用，本机将自动停机。如有此种情况发生，应检查油位、油路、油泵等是否正常。4.油泵手动开如果本机停置时间较长，而加油油管又没有油的情况下，重新开机时，则应轻触操作按钮画面中的《油泵手动开》，直至当中转盘表面及槽圈内有油渗出为止。-46- GSB-1A型高速编织机使用说明书上海南洋电工第46页《油泵手动开》即油泵在60秒内以“工作2秒，停止2秒”的方式工作。此时，可使用《油泵手动停》功能停止《油泵手动开》功能，或60秒后机器自动停止泵油。机器在正常运行中应使用循环自动加油功能。5.加油减速为保证提高编织机在高速运行情况下的润滑质量，本机在加油过程中，主机速度减至30%（45转/分），但此功能可能会在加油减速的瞬间对编织节距产生微小的变化。若对线缆对编织节距要求较高，可轻触《操作按钮》画面中的第二页中的“加油减速关”以取消减速动作。注意：本机默认设置为加油时采取加油减速动作。若节距的细微变化对产品质量影响较小时，我们建议在保留加油减速功能，以保护编织机运动部件、延长使用寿命。（四）纵包、断缆报警功能1.纵包报警本机在编织时，如需纵包，则应轻触操作按钮画面中的《纵包检测开》，若纵包带用完或断带，本机将停机并报警，编织时如不用纵包，则不能使用《纵包检测开》，否则将停机报警。2.断缆报警断缆报警应预先设定断缆报警时间，轻触故障《报警画面》中的《断缆报警》键，待切换到《断缆时间》设定画面，输入相应的数字，按《ENTR》键，《断缆时间》被设定，《断缆时间》设定一般应≥10秒，出厂设定为10秒。本机在编织时，如需此功能，则应轻触操作按钮画面中的《电缆检测开》，本机将自动检测有无电缆。（五）上述准备工作就绪后，可进行本机的运行操作1.关门后，先将复位按钮按一下（每次关门都须如此），随后按操作面板上的启动按钮，本机将按设定的转速开始运行；如需停机，可按停止按钮，具体操作中，以操作控制面板上的操作按钮为主。2.开门，按下本机操作面板上的停止按钮后，即可拉动防护门手柄打开防护罩。如编织机在运转时直接打开防护门，编织机将在1.5秒内自动停止运行。如用户选配了门吸开关，在操作时不慎将打开的门关闭，里面的门吸会将使门锁住，此时有两种方法可使门打开，一种是按正常开机程序，重新启动一次，随之再按停止按钮。如果此种方法仍不能使门打开，可用一把100mm长的螺钉旋具，伸进箱顶上门吸处的圆孔中，轻轻压下门吸的锁门机构，即可将门打开。3.主机及收线点动。如发生断丝故障后，则必须使用此功能，打开门，按下点动按钮，收线可单独点动；主机不可单独点动，必须和收线同时双手点动方能点动运行。（八）故障检查-46- GSB-1A型高速编织机使用说明书上海南洋电工第46页如出现不明情况的停机，可轻触主画面中的《故障报警》键，转换到《故障报警》画面，根据《故障报警》画面出现的报警信号，作相应的排除工作。如经常发生和油泵报警设定时间相同的无报警信号的停机，应检查油泵、油路是否正常。发现润滑油不能到达润滑点则须排除故障才能重新启动。（九）本机电控箱装有带门锁作用的电源开关，如需检修要打开电控箱门时，必须先将电源开关转换到零，方能打开电控箱门。（十）警告！本机的电控箱内有接地端子“”标志，在投入实际工作中，应保证有良好的接地，如接地不明确或接地不良会导致触电和火灾！附图：触摸屏操作画面1.主画面2.操作按钮画面-46- GSB-1A型高速编织机使用说明书上海南洋电工第46页3.故障报警画面注意：如果编织丝卡在滑动架和滑动轨道上，不能强行拉出或转动转盘，以免拉伤转盘导轨面。可将滑动架上螺钉松开去除卡住的残线后，将线头拉向编织点结牢再继续编织过程。在机器正常运行过程中，尼龙滑块的宽度小于11.6mm时，或当摇动摆杆顶端,振幅大于3mm时，应及时更换新的滑块，以免损坏编织机。新机器运行时，转盘轨道需要300小时的运转磨合期，在磨合期内编织转速小于120r/min，自动润滑系统的润滑周期必须保持在8分钟内、润滑次数在1次以上。本高速编织机在安全防护罩闭合，机器与地面固定良好的情况下在最高工作速度时，噪声£85db。5.机器的润滑5.1润滑油和润滑脂本编织机使用符合针入度在258C时为220--250×10-1mm，滴度/1508C的润滑脂。机器变速箱使用N32#机器润滑油。注意：机器齿轮箱内润滑油第一次使用必须在运转800小时后更换，以后每1500小时更换一次。在使用本机时，应经常观察齿轮箱内润滑油液位情况，油量以油标的2/3处为宜。如超过3个月不使用本机，在重新使用前应将齿轮箱中的润滑油排空后，重新注入清洁的润滑油。在环境温度低于108C时，机器自动润滑系统使用运动粘度系数为90-110cSt的高速机械润滑油；高于108C时，使用运动粘度系数为180-220cSt的高速机械润滑油。牵引部件下方的节距齿轮处的油杯所需的润滑油与自动润滑系统相同。-46- GSB-1A型高速编织机使用说明书上海南洋电工第46页油杯使用方法详见附图说明（B型针阀式油杯）。注意：为保证本机各部件的正常运转，请使用油品良好、无杂质的润滑油。5.2自动润滑系统本编织机的某些润滑点必须进行定时润滑，包括旋转的转盘轨道和外槽圈。定时润滑的工作由马达定时系统控制。油路的畅通是非常重要的，每工作120小时应检查一次油路情况，其中转盘滑动轨道处的油路最为重要。如发生油路堵塞，建议使用压缩空气疏通。所有的润滑系统管道都用管接头连接，而不用焊接，以便保养及维修。机器长期运转后，可能出现油路泄压的情况，在使用本机时，应经常注意编织头顶部的油管，如油管内出现气泡，应及时将油接头拧紧，或将油接头拆卸后用脱脂带进行密封，再重新装上并拧紧。润滑油泵油箱设有带信号输出的液位显示器，当油箱内储油低于最低水平时，将关闭编织机，同时报警指示灯亮，油箱重新加满后方可再启动机器。5.3自动润滑油泵的操作5.3.1在新机器总装时，或作拆卸油管的维修维护后，为使润滑油有效地充满输油管路，请按下《控制按钮》中的《油泵手动开》按键，油泵将以每4秒（开启2秒+间隔2秒）为一个周期，自动循环工作。当循环时间达到1分钟后，油泵自动停止；若此时连接转盘的油管仍未充满润滑油，可再一次按下《油泵手动开》按键，直到润滑油到达出油口。5.3.2需停止油泵手动功能时，可按下《油泵手动停》按键。5.3.4设备作拆卸油管的维修维护后，请确认各油管接头连接牢固无渗漏。5.3.5每班开机前，请使用《油泵手动开》功能一次，使编织头部件得到充分润滑，以免造成设备损坏。6.机器的保养高速编织机保养细目保养周期保养内容日保养1.每班开车前，应首先检查自动润滑系统。检查方法为：在触摸屏上按“油泵手动开”，直至转盘导轨面出油孔有润滑油冒出为止；2.下班停车前，应将转盘、导轨面、曲线槽内，上下锭和白干部件的油污、线头清洗干净，保持机器的整体清洁；3.凡是自动润滑注油系统不能涉及的机器部位，每天应加油一次，包括收放齿轮、牵引蜗轮蜗杆、排线器光杆等。-46- GSB-1A型高速编织机使用说明书上海南洋电工第46页季度保养1.检查油泵、压力控制器和分油器骨架油封，清洁过滤网；2.检查摆臂部的尼龙滑块、销轴、60808轴承和71008轴承；3.检查锭架的小零件，张力控制和刹车摩擦片；4.检查同步带磨损度和松紧度；5.检查牵引部蜗轮蜗杆和节距齿轮，加润滑脂；6.检查收线张力摩擦片，齿轮和轴承，并对齿轮、轴承添加润滑脂；7.检查曲线槽磨损程度及润滑是否正常；8.检查滑动齿轮、尼龙齿轮、轴承和防护罩；9.检查齿轮箱润滑是否正常，并调换润滑油。年保养1.主轴上端的骨架油封和输入轴、输出轴的骨架油封要更换新的；2.各轴上的平键与齿轮或套的配合是否紧密。平键不允许出现松动，否则要重配作合适的新键；3.转盘上带动上锭转动的滑块和滑动齿块与转盘导轨的滑动间隙是否合适，间隙太大时要修刮滑动齿块至合适的间隙；4.尼龙齿轮及尼龙齿轮内的轴承建议全部更换新的；5.摆杆回旋轴承建议全部更换新的；6.上下锭刹车摩擦片建议全部更换新的；7.上下锭的各类弹簧易出现疲劳现象，要更换新的；8.收线张力控制摩擦片如果出现磨损现象，要更换新的；9.清洗油泵的滤网；10.将编织头底部的传动箱旧润滑油放掉，注入新的工业润滑油，至油标中心线即可；11.按《使用说明书》要求重新装配，调试机器。设备维护及调试未尽事宜，请用户仔细阅读《使用说明书》及说明书上《操作工须知事项》，以上所列内容，在《使用说明书》内均已详尽叙述。7.机器的搬运机器可参照图（4）用铲车来移动，机器净重约860kg。铲车铲脚伸入时要小心，升高和移动机器时注意保持机器平衡。8.机器的安装机器安装参照基础图（5）用地脚螺钉紧固。-46- GSB-1A型高速编织机使用说明书上海南洋电工第46页随机技术文件序号名称数量备注1使用说明书12合格证明书13操作工注意事项1份共3页，塑封4操作指导1光盘备件目录序号名称图号数量备注1节距齿轮GSB-05-071Z=172节距齿轮GSB-05-072Z=183节距齿轮GSB-05-071Z=194节距齿轮GSB-05-071Z=205节距齿轮GSB-05-071Z=216节距齿轮GSB-05-071Z=227节距齿轮GSB-05-071Z=238节距齿轮GSB-05-072Z=24（装机）9节距齿轮GSB-05-072Z=27（装机）10节距齿轮GSB-05-072Z=3611节距齿轮GSB-05-071Z=54易损件目录序号名称图号/规格数量备注1刹车杆2件带摩擦片2压簧24件3导轮2件连导轮架4推拉杆2件上下锭各一-46- GSB-1A型高速编织机使用说明书上海南洋电工第46页5大齿轮2件6小齿轮2件7拉簧8件8摆臂1件连导轮架9摆臂轴承618088件10尼龙滑块8件11尼龙齿块8件M=2.75Z=2112轴承62018件尼龙齿轮内13同步带1104-8M-361根14摩擦片1片收线机构上15刹车杆1个仅橡皮块16熔断器RT18-2A3个17排线导轮1副编织节距齿轮选取表变换齿轮编织节距(mm)(牵引/编织旋转)变换齿轮编织节距(mm)(牵引/编织旋转)Z3:Z4Z1:Z218:3627:27Z3:Z4Z1:Z218:3627:2717:543.26.4524:2310.721.418:543.46.824:2211.222.419:543.67.224:2111.723.420:543.87.624:2012.324.621:544.08.024:1912.925.822:544.28.424:1813.627.223:544.48.824:1714.428.824:544.69.236:2415.430.817:364.89.636:2316.032.018:365.110.236:2216.833.619:365.410.836:2117.635.2-46- GSB-1A型高速编织机使用说明书上海南洋电工第46页20:365.711.436:2018.436.821:366.012.036:1919.438.822:366.312.636:1820.541.023:366.51336:1721.643.224:366.813.654:2423.046.017:247.214.454:2324.048.018:247.715.454:2225.150.219:248.116.254:2126.352.620:248.51754:2027.655.221:248.917.854:1929.158.222:249.418.854:1830.761.423:249.819.654:1732.565.024:2410.220.4注：用户如需其他规格编织节距，可向我公司定制相应节距齿轮。-46- GSB-1A型高速编织机使用说明书上海南洋电工第46页-46- GSB-1A型高速编织机使用说明书上海南洋电工第46页节距齿轮润滑机构操作说明使用方法：1．编织机使用前，应确认油杯内的润滑油液位在油杯的1/2以上，否则应旋转防尘盖后，从注油孔向油杯中注入180-220#润滑油（180-220cSt）至油杯的2/3位置，然后将防尘盖转至注油口上方，以避免空气中的尘埃进入油杯而污染润滑油。2．在编织机运行时，应将油阀开关拨至垂直状态（即打开油阀），并调节油阀开关下方的油量调节器以调节油量。油量大小需根据编织机实际运行速度进行调节，编织机运转速度高时，应将油量适当调大，反之调小。注意事项：1．每班开车前应检查油杯中的润滑油是否需补充，并确认油阀开关已经拨至垂直状态；2．编织机每运行1500小时后，应清洗一次油杯内的滤网；3．节距齿轮润滑机构的油杯内应使用清洁的180-220#润滑油，请勿使用大于220cSt或油品不良的润滑剂，以免损坏编织机。节距齿轮油杯结构图Pitchgearoilcupstructure-46- GSB-1A型高速编织机使用说明书上海南洋电工第46页GSB-1A型高速编织机结构简图-46- GSB-1A型高速编织机使用说明书上海南洋电工第46页序号名称1输出导轮2上锭部件3摆杆部件4下锭部件5输入导轮6牵引轮7转动手柄8键9螺旋伞齿轮10尼龙螺旋伞齿轮11节距齿轮箱12断线报警装置13放带机构14收放线机构15穿线模16纵包模17润滑旋转分配器18尼龙齿轮-46- GSB-1A型高速编织机使用说明书上海南洋电工第46页GSB-1A编织机上锭装配图-46- GSB-1A型高速编织机使用说明书上海南洋电工第46页GSB-1A编织机上下锭标准件序号名称型号数量备注A1滚针轴承58882A2滚针轴承06084A3压簧φ1×φ6×151有效9圈A4压簧φ1×φ5×172有效8圈A5弹性圆柱销GB879-863×351A6弹性圆柱销护套内径φ3，外径φ51陶瓷，长30GSB-1A编织机上锭零部件序号图号名称数量备注1GSB-01-00-01A上锭安装板12GSB-01-05-02小法兰套23GSB-01-05-01断丝器14GSB-01-05-03连接头15GSB-01-07-01上锭导丝杆26GSB-01-08-02大导杆套17GSB-01-00-02上锭梭壳18XGSB-01-00-06-A大齿轮19GSB-01-00-05止动杆110GSB-01-00-06止动杆扭簧111XGSB-01-00-04定位螺钉112XGSB-01-00-06-B齿轮轴113GSB-01-04-01顶尖法兰套114GSB-01-04-02钢丝挡环115GSB-01-04-03压簧116GSB-01-04-04活动顶尖轴117GSB-01-04-05活动顶尖118GSB-01-01-02轴套119GSB-01-01-03张力调节杆120GSB-01-02-02固定顶尖轴121GSB-01-01-01摩擦片122GSB-01-02-01顶尖法兰套123GSB-01-02-03垫圈124GSB-01-01-04张力调节支架125GSB-01-01-05弹簧片126GSB-01-03-06导轮轴套127GSB-01-03-05导轮128GSB-01-03-07A上锭导轮架1-46- GSB-1A型高速编织机使用说明书上海南洋电工第46页29GSB-01-03-01支承套130GSB-01-03-03调节套131GSB-01-03-02偏心轴132GSB-01-03-04调节杆133GSB-01-03-08推拉杆134GSB-01-03-09扭簧135GSB-01-03-10销钩136XGSB-01-03-11C小齿轮137GSB-01-00-03上锭导丝架138GSB-01-08-01导杆轴139GSB-01-07-02导丝杆护套240GSB-01-06-02轴承套241GSB-01-06-03小导杆套142GSB-01-06-01小导杆支架143GSB-01-00-01B断丝器支架144GSB-01-00-07弹簧板1-46- GSB-1A型高速编织机使用说明书上海南洋电工第46页GSB-1A编织机下锭装配图-46- GSB-1A型高速编织机使用说明书上海南洋电工第46页GSB-1A编织机下锭零部件序号图号名称数量备注1GSB-02-00-02下锭安装附板12GSB-01-05-02小法兰套2同上锭3GSB-02-00-05下锭小导杆支架14GSB-01-07-02导丝杆护套2同上锭5GSB-01-07-01上锭导丝杆2同上锭6GSB-02-00-01下锭安装板17GSB-01-00-06止动杆扭簧1同上锭8XGSB-01-00-04定位螺钉1同上锭9GSB-01-00-05止动杆1同上锭10GSB-01-04-00活动顶尖结构1同上锭11XGSB-01-00-06-B齿轮轴1同上锭12XGSB-01-00-06-A大齿轮1同上锭13GSB-02-00-04下锭导丝钩114GSB-01-01-02轴套1同上锭15GSB-01-01-01X摩擦片116GSB-02-01-01下锭张力调节杆117GSB-02-01-02下锭弹簧片118GSB-01-02-00固定顶尖结构1同上锭19GSB-02-01-05下锭张力调节支架120GSB-02-01-03下锭拉簧121GSB-02-01-04下锭拉簧调节螺钉122XGSB-01-03-11C小齿轮1同上锭23GSB-01-03-12导线套1同上锭24GSB-01-03-04X调节杆125GSB-01-03-01支承套1同上锭26GSB-01-03-03调节套1同上锭27GSB-01-03-02偏心轴1同上锭28GSB-01-03-08X推拉杆129GSB-01-03-05导轮2同上锭30GSB-01-03-06导轮轴套1同上锭31GSB-01-03-07B下锭导轮架132GSB-01-03-09扭簧1同上锭33GSB-01-03-10销钩1同上锭34GSB-01-05-03连接头1同上锭35GSB-02-00-03下锭断丝器136GSB-01-00-07弹簧板1同上锭-46- GSB-1A型高速编织机使用说明书上海南洋电工第46页-46- GSB-1A型高速编织机使用说明书上海南洋电工第46页-46- GSB-1A型高速编织机使用说明书上海南洋电工第46页GSB-1A编织头总图-46- GSB-1A型高速编织机使用说明书上海南洋电工第46页GSB-1A输入轴部件-46- GSB-1A型高速编织机使用说明书上海南洋电工第46页GSB-1A高速编织机输出轴部件-46- GSB-1A型高速编织机使用说明书上海南洋电工第46页GSB-1A输出轴部件标准件/零部件序号名称型号/图号数量A1轴承362041A2油封20X40X101A3轴承2041A4针阀式注油杯B1001A5弹性孔用挡圈322A6轴承1021A7弹性轴用挡圈151A8轴承71042A9弹性孔用挡圈421A10止动垫圈161A11小圆螺母M16X1.511衬套GBJ-04-1612锥齿轮GBJ-04-1713高速编织机透盖GBJ-04-19-附114输出轴GBJ-04-1515透盖GBJ-05-0516长套GBJ-05-0617交换齿轮GBJ-05-07158开口垫片GBJ-05-0839罩GBJ-05-17110螺杆GBJ-05-16211螺帽GBJ-05-09212夹圈GBJ-05-10113轴GBJ-05-12114隔圈GBJ-05-11115搭牙板GBJ-05-13116双头螺栓GBJ-05-20117轴端挡圈GBJ-05-21118轴GBJ-05-15119轴承座GBJ-05-14120锥齿轮GBJ-05-181-46- GSB-1A型高速编织机使用说明书上海南洋电工第46页GSB-1A高速编织机牵引机构-46- GSB-1A型高速编织机使用说明书上海南洋电工第46页GSB-1A牵引部件标准件/零部件序号名称型号/图号数量A1弹性轴用挡圈121A2轴承361012A3弹性孔用挡圈282A4轴承601021A5弹性轴用挡圈152A6弹性轴用挡圈161A7垫圈161A8轴承361022A9弹性孔用挡圈321A10弹性轴用挡圈161A11弹性孔用挡圈421A12轴承1042A13轴承601052A14弹性孔用挡圈4811调整垫片GBJ-05-0412轴承座GBJ-05-0313防尘盖GBJ-05-0214下轴GBJ-05-0115锥齿轮GBJ-05-1916连轴套筒GBJ-06-0717支架GBJ-06-0818上轴GBJ-06-0419弹簧GBJ-06-06110推线板GBJ-06-16111离合器GBJ-06-05112蜗杆轴GBJ-06-03113调整垫片GBJ-06-02114手柄GBJ-06-01115支架GBJ-06-15-05116压臂GBJ-06-15-03117扭簧GBJ-06-15-06118轴GBJ-06-15-04119压轮轴GBJ-06-15-07120压轮GBJ-06-15-01121挡圈GBJ-06-15-02122束线模架GBJ-06-141-46- GSB-1A型高速编织机使用说明书上海南洋电工第46页23束线座杆GBJ-06-12124束线模座GBJ-06-13125束丝模GBJ-00-11126蜗轮GBJ-06-11127蜗轮芯轴GBJ-06-09128收线盘GBJ-06-101-46- GSB-1A型高速编织机使用说明书上海南洋电工第46页GSB-1A高速编织机机座部件-46- GSB-1A型高速编织机使用说明书上海南洋电工第46页GSB-1A高速编织机主传动部件-46- GSB-1A型高速编织机使用说明书上海南洋电工第46页GSB-1A主传动部件标准件/零部件序号名称型号/图号数量A1轴承6020132A2弹性孔用挡圈3216A3小圆螺母M35X1.51A4止动垫圈351A5轴承1A6油封35X50X82A7轴承1A8轴承81081A9小圆螺母M68X21A10止动垫圈681A11轴承72142A12轴承2A13弹性孔用挡圈801A14轴承820911主轴GBJ-04-211213调整垫GBJ-04-3414锥齿轮GBJ-04-1415套轴GBJ-04-1816锥齿轮GBJ-04-1317盖GBJ-04-1118转盘座GBJ-04-1219转盘架GBJ-04-10110调整圈GBJ-04-09111齿圈座GBJ-04-07112齿圈GBJ-04-06113转盘GBJ-04-08114防护罩GBJ-04-32815齿轮轴GBJ-04-051616齿轮GBJ-04-031617隔圈GBJ-04-04A1618隔圈GBJ-04-041619滑动齿轮GBJ-04-02820滑块GBJ-04-01821衬圈GBJ-04-37122连板GBJ-04-35423输油体GBJ-04-411-46- GSB-1A型高速编织机使用说明书上海南洋电工第46页24上盖GBJ-04-40125纵包模GBJ-04-39126输油接头GBJ-04-33427导轨GBJ-04-08-01828调整圈GBJ-04-361GSB-1A束丝模GSB-1A纵包模-46- GSB-1A型高速编织机使用说明书上海南洋电工第46页编织机运输示意图注意：铲运本机时，请将重心略向设备右侧（电控箱一侧）偏移，以保持平衡。-46- GSB-1A型高速编织机使用说明书上海南洋电工第46页安装地基图-46-
