编织工序质量问题分析.ppt 25页

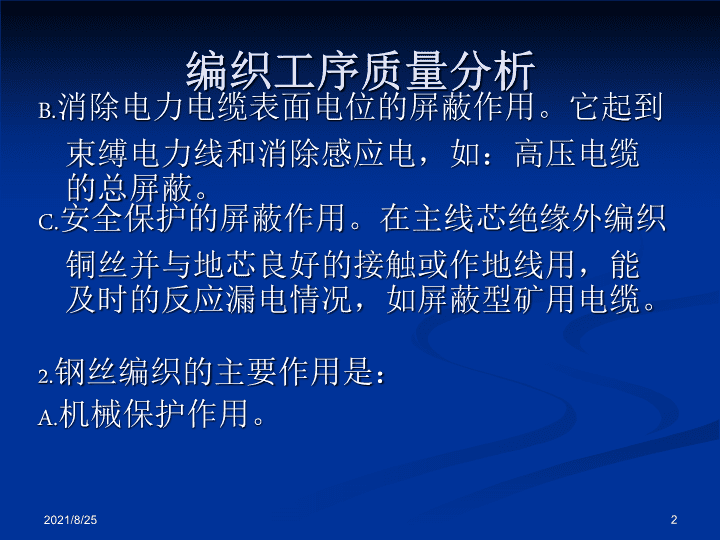

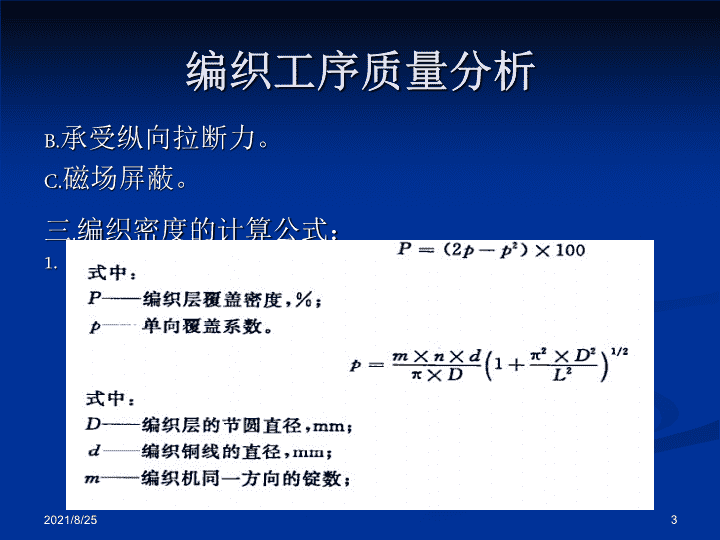

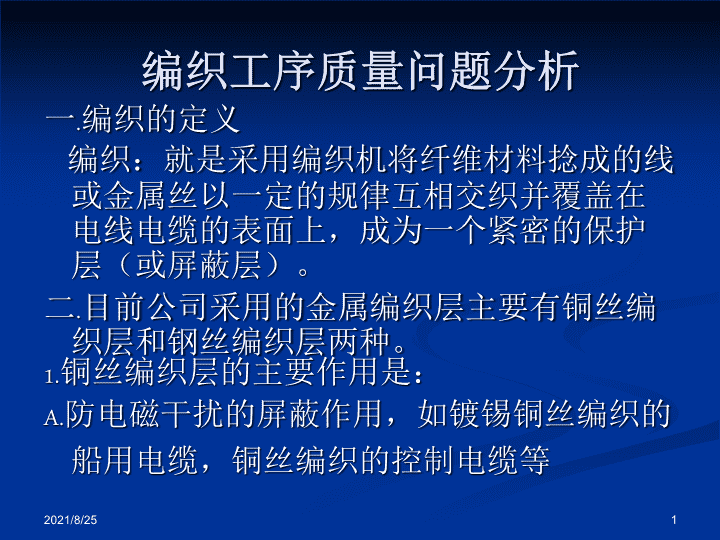

编织工序质量问题分析一.编织的定义编织：就是采用编织机将纤维材料捻成的线或金属丝以一定的规律互相交织并覆盖在电线电缆的表面上，成为一个紧密的保护层（或屏蔽层）。二.目前公司采用的金属编织层主要有铜丝编织层和钢丝编织层两种。1.铜丝编织层的主要作用是：A.防电磁干扰的屏蔽作用，如镀锡铜丝编织的船用电缆，铜丝编织的控制电缆等2021/8/251 编织工序质量分析B.消除电力电缆表面电位的屏蔽作用。它起到束缚电力线和消除感应电，如：高压电缆的总屏蔽。C.安全保护的屏蔽作用。在主线芯绝缘外编织铜丝并与地芯良好的接触或作地线用，能及时的反应漏电情况，如屏蔽型矿用电缆。2.钢丝编织的主要作用是：A.机械保护作用。2021/8/252 编织工序质量分析B.承受纵向拉断力。C.磁场屏蔽。三.编织密度的计算公式：1.2021/8/253 编织工序质量分析2.在标准中要求编织密度要大于等于80%3.编织层不允许整体接续，露出的铜线头应修齐。每一米长度上允许更换金属线锭一次。4.控制电缆编织用铜线或镀锡铜线的标称直径如下：2021/8/254 编织工序质量分析2021/8/255 编织层常见质量缺陷、产生原因及解决办法缺陷种类产生原因解决办法1.编织密度不合格编织节距不合格。2.缺股、缺根。3.编织纱（丝）规格不符1、调整配换齿轮的齿数。2、调换或补充锭数或根数。3、更换编织纱（丝）规格2021/8/256 编织层常见质量缺陷、产生原因及解决办法2.编织密度不均匀1、线股张力不均匀。2、编织节距不均匀。3、并纱（丝）张力不均匀1、调整线股的张力。2、适当增加电缆在牵引轮上的圈数，防止电缆滑动。3、更换纱管或线锭2021/8/257 编织层常见质量缺陷、产生原因及解决办法3.编织层有天窗1、断丝。2、更换线锭不规范1、更换线锭，调整线股张力。2、严格按工艺要求更换线锭。2021/8/258 编织层常见质量缺陷、产生原因及解决办法4、编织层表面不光滑平整1、编织接头未处理。2、并丝张力不均匀。1、接头应修平，不外露。2、更换线锭。2021/8/259 编织层常见质量缺陷、产生原因及解决办法5、编织节距不均匀1、电缆在牵引轮上绕的圈数少，易使电缆滑动。2、检查锭子的转动速度与牵引速度是否匹配（因锭子转动速度不变时牵引速度大节距也大，反之牵引速度不变时锭子快，节距小1、适当增加电缆在牵引轮上的圈数，增大摩擦系数，防止滑动，达到编织节距均匀。2.调整速度，保持二者之速度的稳定，是编织节距均匀。2021/8/2510 编织考试题一.填空题（每空5分，共55分）1.我们公司常用的编织设备是（）、（）（）。2.控制电缆的编织密度在标准中为（）。3.金属编织层分为（）编织、（）编织。4.有一根外径为20mm的控制电缆，应在（）锭编织机上编织，使用（）mm的铜丝编织。2021/8/2511 编织考试题5.编织机锭子数、每锭上根数单丝直径和被编织电缆的外径不变时，编织节距越大，编织角（），编织密度（）。6.编织屏蔽的作用是（）。二.选择题（每题5分，共20分）1.编织节距的测量一般采用（）A.平均法B.纸带法C.移线法D.直尺法2021/8/2512 编织考试题2.测量单根金属丝的直径使用（）A.千分尺B.游标卡尺C.钢板尺D.钢卷尺3.P1在编织时应使用（）编织。A.镀锡铜丝B.铜丝C.钢丝4.千分尺的微米筒每转一圈，测杆移动的距离为（）。A.0.05B.0.5C.0.005D.52021/8/2513 编织考试题三.问答题（每题5分，共25分）1.什么叫编织？2.钢丝编织的作用是什么？2021/8/2514 编织考试题3.编织密度的计算公式？4.编织密度不合格的原因及解决办法？5.编织层有天窗如何处理？2021/8/2515 编织考试题答案一、1.（16）、（24）、（32）2.≥80%3.铜丝、钢丝4.240.25.大小6.防电磁干扰屏蔽二、1.A2.A3.A4.B2021/8/2516 编织考试题答案三.1.编织：就是采用编织机将纤维材料捻成的线或金属丝以一定的规律互相交织并覆盖在电线电缆的表面上，成为一个紧密的保护层（或屏蔽层）。2.A.机械保护作用。B.承受纵向拉断力。C.磁场屏蔽。3.如下：2021/8/2517 编织考试题答案2021/8/2518 编织考试题答案4.原因1.编织节距不合格。2.缺股、缺根。3.编织纱（丝）规格不符解决办法：1、调整配换齿轮的齿数。2、调换或补充锭数或根数。3、更换编织纱（丝）规格2021/8/2519 编织考试题答案5.1、更换线锭，调整线股张力。2、严格按工艺要求更换线锭。2021/8/2520 2021/8/2521 2021/8/2522 感谢大家的通力合作！2021/8/2523 2021/8/2524 2021/8/2525
