施组高层商住楼旋挖钻孔灌注桩工程施工组织设计(鲁班奖) 16页

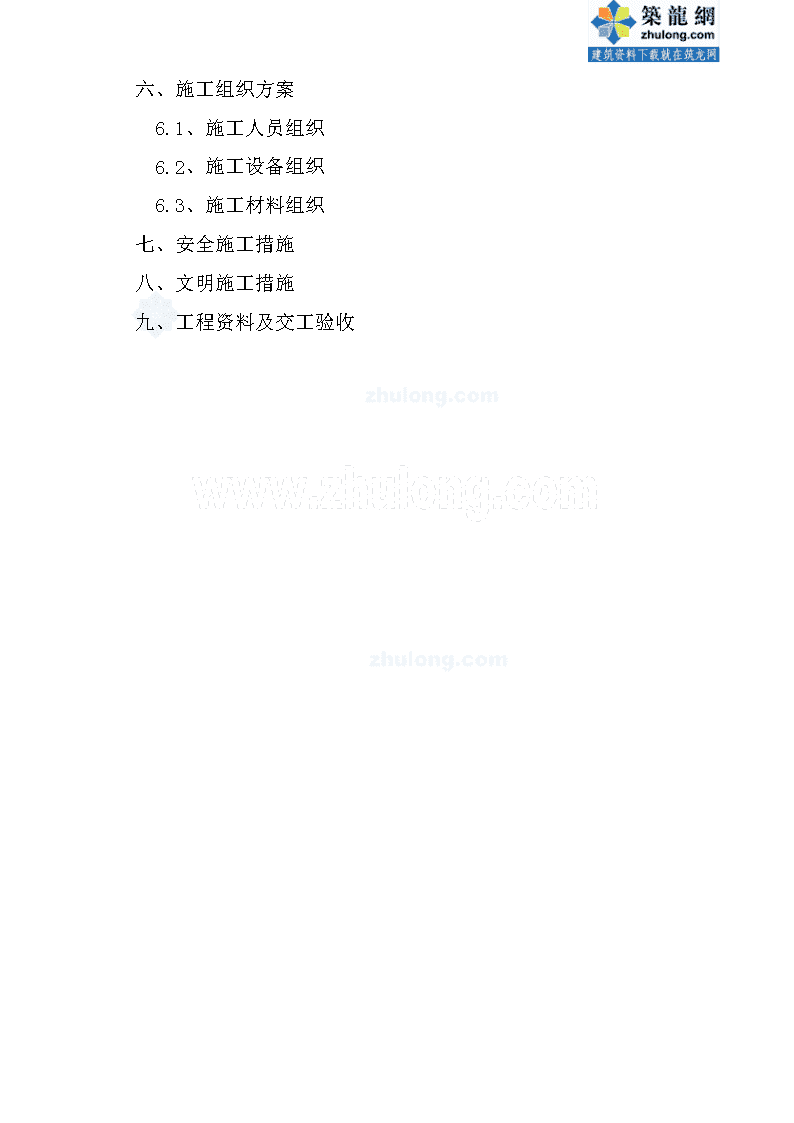

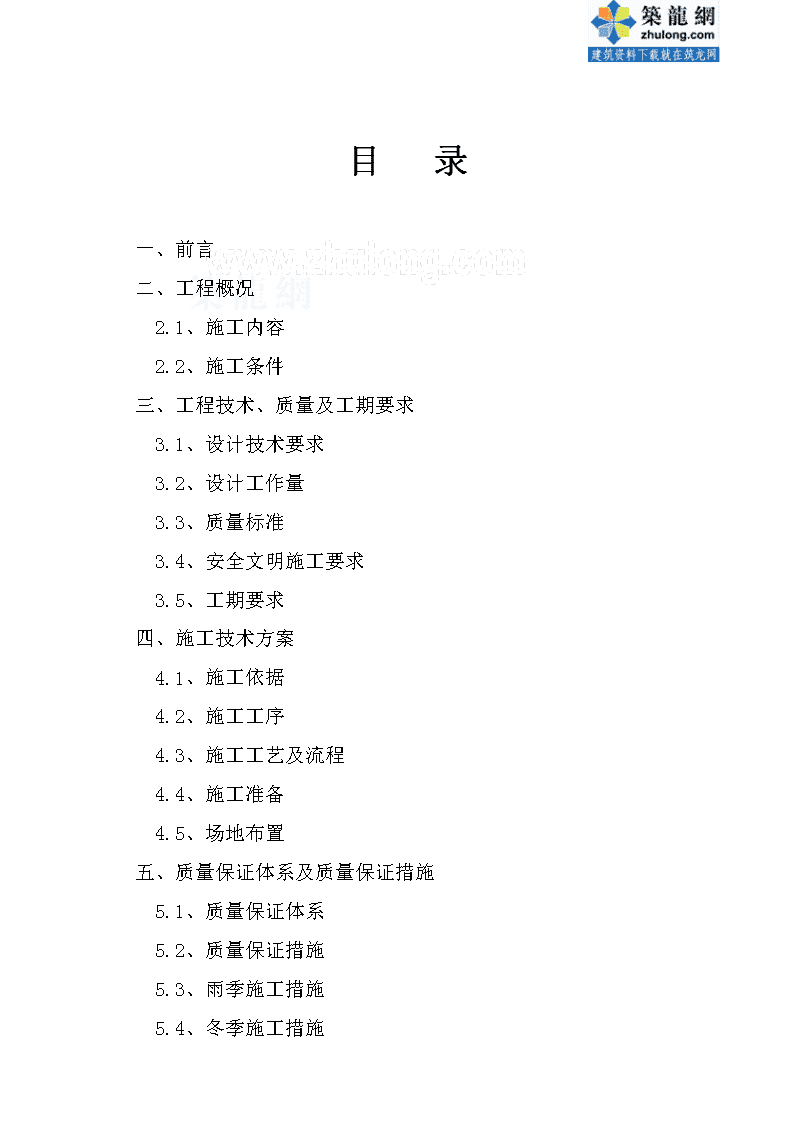

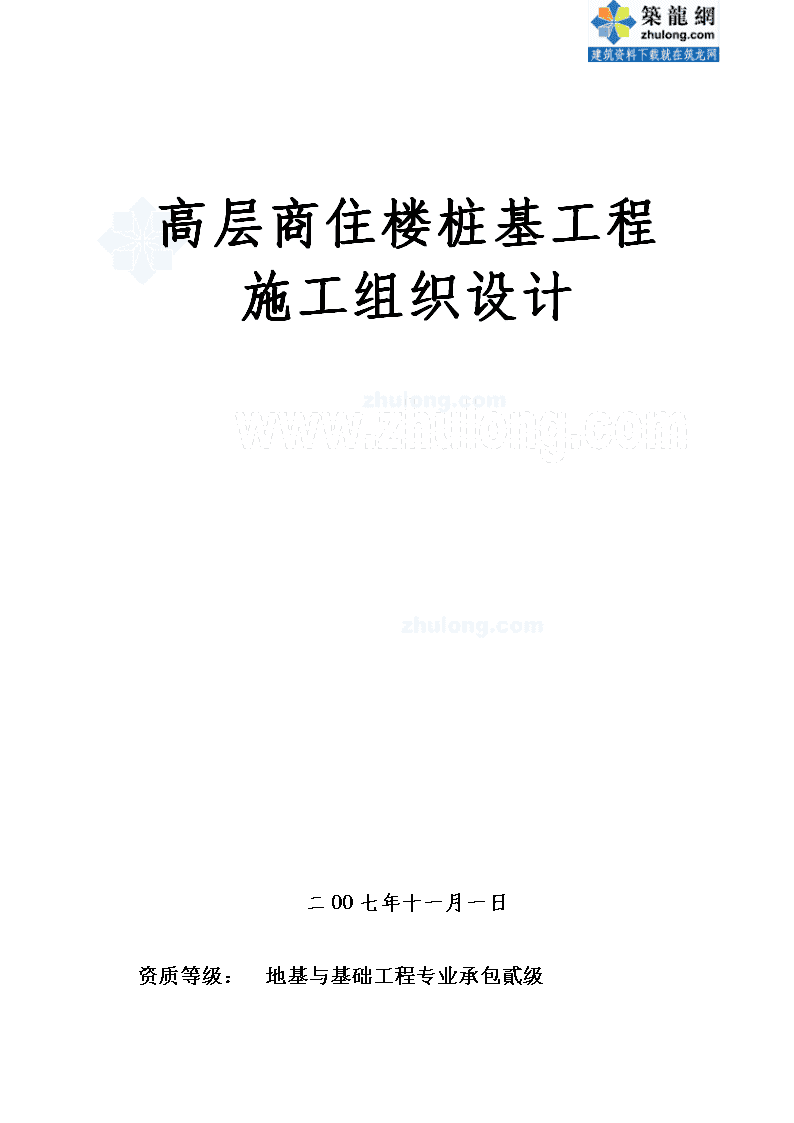

　　　　　　　　高层商住楼桩基工程施工组织设计二OO七年十一月一日资质等级：地基与基础工程专业承包貳级 目录一、前言二、工程概况2.1、施工内容2.2、施工条件三、工程技术、质量及工期要求3.1、设计技术要求3.2、设计工作量3.3、质量标准3.4、安全文明施工要求3.5、工期要求四、施工技术方案4.1、施工依据4.2、施工工序4.3、施工工艺及流程4.4、施工准备4.5、场地布置五、质量保证体系及质量保证措施5.1、质量保证体系5.2、质量保证措施5.3、雨季施工措施5.4、冬季施工措施 六、施工组织方案6.1、施工人员组织6.2、施工设备组织6.3、施工材料组织七、安全施工措施八、文明施工措施九、工程资料及交工验收 一、前言施工组织设计编写依据：1.1、建设方建设要求1.2、工程桩设计图纸1.3、场地岩土勘察报告1.4、各有关规范要求二、工程概况拟建的XX·XX高层商住楼，地下2层，基础埋深-10.0M；地上33层，高度88.0m。建筑物采用剪力墙结构，基础形式为桩筏基础，桩型为钢筋混凝土钻孔灌注桩。本次施工任务为高层商住楼的试桩和工程桩施工。2.1、施工内容：本工程施工内容为高层商住楼的试桩和工程桩施工，包括机械进出场、测量放线、旋挖钻机成孔、钢筋笼制作及安装、商品混凝土灌注、成孔中的淤泥及泥浆外运、施工场地内外道路保洁。2.2、施工条件：2.2.1、工程地质条件拟建场地工程地质条件详细内容见场地《岩土工程勘察报告书》。本工程场地勘察由西北综合勘察设计研究院完成。本场地地下水属潜水类型。勘察期间地下水稳定水位埋深为15.40～16.70m，稳定水位标高为388.85～389.91m。2.2.2、施工条件拟建建筑物场地地理位置在XX市丈八北路西侧，原XXXXXX储运公司院内。通往施工场地外围交通便利，施工场地道路较为平整,设备、材料运输车辆可以顺利通过。综上，本场地施工条件为“一般施工条件”。因此本工程除按高质量、保证文明施工，主要做好以下工作：①、控制施工污染，保持施工区域不干扰周围正常秩序，保持西高新的良好外观形象。②、加强对现场施工人员的精神文明教育，要求施工人员遵纪守法，遵守建设方各项规章制度。③、加强施工现场的安全保卫工作，减少外界干扰，防止发生意外事故。三、工程技术、质量及工期要求 3.1、设计技术要求本工程基桩桩型为钢筋混凝土钻孔灌注桩，成孔机械采用旋挖钻机，灌注混凝土采用商品混凝土。本工程共布置试桩3组，其中试桩3根，桩径为d=700mm，桩长38.1m，混凝土强度等级C50；锚桩12根，桩径为d=700mm，桩长38.1m，混凝土强度等级C40；试桩Quk=8200KN±0.000=418.649m。具体设计技术要求详见“桩位平面图”和设计说明。3.2、设计工作量XX·XX高层商住楼设计试桩3组15根，工程桩数量详见设计图纸。3.3、质量标准本工程施工质量标准要求达到国家建设强制性合格标准。本工程全部工作内容施工结束后，应进行质量检测及验收。质量检测及验收标准：①、设计图纸要求②、《建筑工程工质量验收统一标准》GB50300-2001③、《建筑地基基础工程施工质量验收规范》GB50202-20023.4、安全文明施工要求施工过程中，应严格按照省级文明工地对安全文明施工的有关要求进行施工，做到安全无事故。安全责任目标、安全施工保证体系等详见安全施工保证措施。3.5、工期要求①、试桩施工工期为有效天数10天；工程桩施工工期为有效天数50天；②、本工期按照每日作业时间6：50～22：00，现场各栋楼同时开工编制。四、施工技术方案4.1、施工依据4.1.1、设计图纸及设计技术要求4.1.2、依据的规范规程①、《建筑桩基技术规范》JGJ94-94②、《混凝土结构工程施工及验收规范》GB50204-2002③、《钢筋焊接及验收规程》JGJ18-20034.1.3、设计技术交底 4.2、施工工序鉴于本工程实际情况，科学合理安排各工序的穿插进行，对施工顺序进行如下安排：①、我施工方进场后首先进行各项施工准备工作。②、进行施工准备、设备进场、材料进场并送检复试。合格后进行钢筋笼制作。③、试桩施工。检测期间工程桩施工准备。④、工程桩施工。工程桩施工期间视实际情况穿插淤泥外运。⑤、施工结束后，施工设备、人员退场。同时进行淤泥外运，场地清理。⑥、工程桩施工顺序依现场实际情况而定，但必须保证作业连续进行和机械设备道路通畅。接连工程桩施工最小距离不得小于三倍桩径，间距为2.1m时，施工应在混凝土浇注完一小时后进行。工程桩施工场地标高土方开挖至-9.50m。4.3、施工工艺及流程本工程基础形式为桩基础，采用钢筋混凝土钻孔灌注桩。依据工程勘察资料，设计的桩基参数，施工成孔机械采用旋挖钻机成孔，成孔至设计深度后，安设钢筋笼及导管进行混凝土浇灌。具体施工流程为：施放桩位——钻机就位——钻进成孔——钢筋笼制作及安设——安装导管——商品混凝土到场——浇灌混凝土——成桩——钻机移位。4.4、施工准备①、设备进场前先进行现场踏勘，了解场地情况及周围环境。②、组织人员、设备进场及安装调试设备。③、熟悉场地工程地质条件，进行技术、安全交底。④、会同业主做好定位轴线和水准点的现场交接、复核、签证工作。4.5、场地布置本工程场地布置主要有：生活区临设、钢筋料场及加工区、库房、车辆通行道路等，具体位置详见附图。①钢筋料场设置在原建筑物基础混凝土硬化面上，垫高堆放，钢筋笼加工区及堆放区整平后施工。②桩基施工场地硬化措施：A.工程桩施工场地首先采用装载机或人工整平；B.整平后采用压路机满压两遍；C.满压后采用C25素混凝土、厚度130mm施工垫层，平板震动器找平硬化； D.硬化面周边视实际情况设置集水坑槽和泥浆池。五、质量保证体系及质量保证措施5.1工程质量保证措施5.1.1质量目标①.本工程施工质量达到国家建设强制性合格标准。②.成桩合格率100%。③.消灭断桩等质量事故。5.1.2、质量计划编制依据①.XX·XX桩位平面图；②.XX·XX岩土工程勘察报告；③.与本工程有关规范、规程。④.天一公司ISO—9002质量体系程序文件和质量保证手册。5.2、质量保证体系严格按照国家有关质量法规及质量要求、遵循公司质量管理规定以及BSENISO9001-2000国际质量管理体系标准贯穿施工全过程。工程保证体系以项目经理（XX）——技术负责（XX）——质量员（杜国园）——施工组为主要构成，实行工序管理，严格三检制度。即自检（各施工组工序自检）——互检（各连接工序施工组互检、上道工序不合格，不得进行下道工序）——专检专职质量员检查，并报监理方、建设方代表检查。关鍵工序有质量管理小组监督检查，形成本工程质量保证体系。本工程项目负责人为质量管理员，具有工序质量否决权，专职质量员随时实行质量抽检。5.3、质量保证措施本工程项目负责人为质量管理员，具有工序质量否决权，专业质检员随时实行质量检查，结合本工程特点，重点控制以下几点：5.3.1、施工测量放线精心测量，反复检查。防止桩位偏移，保证桩点准确定位。使用经纬仪严格按照甲方提供的测量控制点进行测放，为确保工程的施工测量准确性，在场地测放控制点并加以保护。桩位测放完成后经复核检查，再报建设方、监理复核，并报工程测量放线定位记录一份。桩位施放用冲击钻打眼、Φ14mm钢筋打入最少200mm，再用红油漆将桩号写在表面，作为明显的桩点定位标记。 5.3.2、成孔质量保证措施灌注桩成孔以保证桩位准确、孔径、孔深为目标，具体措施有：①、钻机安装钻机安装就位做到桩位准确、桅杆垂直、机架平稳、且钻机转盘中心、锥尖和桩位位于同一铅线上。钻进中保证机身不下陷、不移位。开钻前由质检员复核桩位，检查钻头直径及安装对位质量，并经建设方、监理方验收合格后方可开钻。②、钻进开孔钻进采用低速慢进的钻进工艺，确保开孔段钻孔的垂直度，钻进中如遇到异常情况，应立即停钻，分析查明原因，待处理后方可继续钻进。③、护壁在地下水位附近采用缓慢下钻，防止下钻的冲溅引起孔壁坍孔。砂层或粉质粘土层钻进时为防止孔壁失稳，可视实际需要采用孔内注水抬高水头压力，孔壁严重失稳时可投填粘土。本工程设置泥浆池，采用膨润土配制泥浆。④、终孔在钻孔过程中，根据钻杆长度先粗略计算孔深，在钻杆深度和理论深度相差1米左右时，必须用测绳测得孔深，掌握钻孔的准确深度，防止超打，造成不必要的浪费。在终孔时留下30cm，在通知终孔前再钻完，这样可以清除出因钻孔停止时间过长而形成的沉渣，以便保证沉渣厚度满足设计及规范要求。钻机在终孔前，必须经过机组自检、质检员检查、建设方及监理方检查三级质量体系检查合格后，方可进入下一道工序。严禁不合格品进入下道工序。⑤、清孔灌注前严格按规范要求清孔，保证沉渣厚度不超过规范及设计要求，对沉渣超标孔视实际情况分别采用复钻、抽筒抽渣或进行泵冲，直至沉渣厚度符合设计规范要求。如采用泥浆护壁，灌注前严格控制泥浆比重不大于规范要求的1.25g/m3。⑥、检查合格的桩孔及时进入下道工序，施工终孔后停置时间不得超过三小时。⑦、成孔质量标准成孔质量标准严格遵循《建筑桩基技术规范》JGJ94---94的规定及设计图纸技术要求。5.3.3、钢筋笼制作及安置钢筋进场后按指定位置分类堆放整齐，首先按要求取样，复检合格后方可使用。 ①、钢筋笼制作：焊工必须持上岗证，在焊接前先焊试件，经焊接试验合格后，方可进行钢筋笼制作。焊接前必须清除焊接部位的铁锈，熔渣、油污、主筋应调直。制作场地要求平整，钢筋笼制作采用焊接。②、钢筋笼安装：采用钻机架安装就位，扶笼器固定的方法施工。试桩钢筋笼安装分二段，均采用吊车安装。工程桩钢筋笼安装分三段，第一段采用钻机安装，其余采用灌注机架安装。各段长度现场确定，安装时间不得超过二小时。③、钢筋笼安装时须垂直对准钻孔中心，准确的下入孔内，严禁碰撞孔壁。④、为确保钢筋笼居中，且保证有足够的保护层厚度，在四周按120º方向，每2～3m安装一道φ8钢筋制作的扶正器。⑤、钢筋笼制作、安装质量标准和允许偏差为：主筋间距±10mm钢筋笼长度±100mm箍筋间距±20mm钢筋笼直径±10mm安装标高允许偏差±100mm钢筋保护层厚度允许偏差±10mm5.3.4、混凝土质量控制①、砼的配合比首先由建设方确定商品混凝土供应单位，监理公司考察确认，于施工前提供保证资料、单位资质、试验计量等资料三套，并现场考察确定行车路线和生产安排。②、砼浇灌质量保证措施砼灌注主要控制导管深度、导管埋深、灌注的连续性、灌注标高等，具体措施有：A、砼浇注工艺：本工程拟采用商品混凝土，水下导管浇注工艺。B、砼浇注：由砼浇注工长负责，在砼浇注前进行二次测孔，如孔底沉渣超标必须重新清孔，待合格后方可进行。C、导管安放由专人负责，安装检查以防堵塞或卡球，严格禁止导管内进水，安装好的导管底端距离不超过0.5m。D、按要求测坍落度，坍落度要求在180mm～220mm.E、控制首灌砼用量不小于1.2m3，确保首灌导管埋深不小于1m。随着砼面的上升及时适当的提升和拆卸导管，提升速度不宜过快，更不得猛起猛落，以防钢筋笼上浮。拆卸导管前必须先测算导管埋深，以防止导管拨出混凝土面。导管埋深控制在2～6m，并及时作好浇注记录。F、浇注砼应连续进行，不得中断，如发生堵管、卡管、挂笼等事故时应及时处理。 G、为保证桩顶质量，砼浇注高度超出桩顶标高不小于0.5m的规范要求。H、按照浇注台班、浇注方量按要求留置试块，进行标准养护。I、灌注翻浆首先集中到基坑内泥浆池，泥浆首选钻孔中循环利用；多余泥浆经泥浆池沉淀后采用水泵排走。5.4、雨季施工措施①、根据实际情况对电器设备采取底下垫高、上部覆盖等措施。③、作好场地原材料堆放区的排水工作。④、合理安排，将因雨影响的工序尽可能错开雨天施工。5.5、冬季施工措施①、加强混凝土冬季施工措施，要求商混站按照冬季配合比配料，适当延长搅拌时间。在平均气温低于-5℃时，对罐车进行覆盖保温，混凝土入模温度控制不小于5℃。②、做好钢筋堆放保管，保证刚焊接完的接头不能直接接触冰渣等。钢筋笼焊接时适当调大焊接电流。③、作好灌注桩头的保护工作，灌注完成一小时后用淤泥覆盖保温。④、作好机械设备的冬季保养。⑤、作好施工现场冬季防火、防盗工作。六、施工组织方案6.1施工组织机构设置：在确保工程质量的前提下，为使得本工程施工任务安全、顺利完成，工地现场成立项目部，设项目经理一名，采用项目经理负责制组织施工。全面负责工地人员组织、质量、进度、安全等工作及与甲方和其它协作单位的协调联络工作。另设副经理一名，技术负责一名，协助项目经理及负责现场具体工作，并为项目部配备足够的技术力量及施工力量。具体施工班组有：钻机班、钢筋笼制作班、混凝土浇注班、后勤保障班、技术组、质检组、材料组。施工作业原则上为6∶00～22∶00连续作业，对重点工序，重要环节都集中力量进行。6.2、施工人员组织：本工程现场管理实行业务总管、实务分管的机构原则，项目机构主要领导兼管各项目，操作班组分别管理，主要施工组成如下：项目经理：XX技术负责：XX技术质检组长：XX 施工总工长：XX测量放线：XX电工：XX试验员：XX钻机工长：XX钢筋笼工长：XX砼灌注工长：XX劳动力配备分析：旋挖钻机单机配备人员4人，总计约8-12人，自行调整不分班；锅锥钻机单机配备人员3人，总计约9-12人，自行调整不分班；钢筋笼制作主焊6人，辅助焊工6人，自行调整不分班；混凝土灌注16人，自行调整不分班；后勤6人，杂工4人。6.3、施工设备组织为保证工程顺利完成，公司将为项目部配足够的施工机械与器具。本工程拟投入机具如下：旋挖钻机2-3台全站仪1台16t吊车（试桩）1台水准仪1台电焊机8台切割机2台冲洗水枪1套泥浆泵6台料斗6个装载机1辆导管200m机械生产能力分析：因旋挖钻机成孔速度快，前期布置2-3（旋挖），按照日平均成桩8-10根，灌注混凝土150m3左右。通过分析，现场配备机械能够满足工程及工期需要，且有富余。6.4、施工材料组织本工程主要材料：钢筋、商品混凝土为建设方供应材料。6.4.1、材料用量材料用量根据图纸工作量计算，现场合理配料、以节约原材料为主，根据现场施工进度安排材料进场，提前通知建设方分批、分量进场，以确保不影响工程施工进度为原则。6.4.2、采购材料质量要求 材料质量要求材料员必须采购合格品。①、钢筋采购中一级钢符合GB/701--1997，二级钢质量必须符合GB1499--98，并具有出厂合格证，现场复试能满足规范要求。②、混凝土质量必须符合GBJ81-85，配合比要求满足设计强度等级，坍落度要求180-220mm，砼试块试验结果合格。③、材料保管要求材料保管主要要求钢筋按型号不同分别堆放，不得受潮锈蚀。6.5岗位责任制：6.5.1项目经理岗位职责项目经理：XX①、同建设方的工作协调；②、工程设备的管理及人员调动；③、工程进度及质量的监督和管理；④、材料管理；⑤、同协作单位的协调；⑥、财务管理；⑦、合同管理；⑧、其他行政管理。6.5.2技术组技术负责：XX①、钻机定位对点，下达钻孔数据；②、钻进检查、成孔质量检查、收交钻孔记录表；③、孔口标高测量及监控；④、下达钢筋笼加工通知单并检查加工质量；⑤、搅拌及灌注质量检查；⑥、填台班报表及施工日志；⑦、统计实际工作进度并及时上图；⑧、完成项目经理部交办的其他工作。6.5.3质检组质检组长：XX①、校验桩位、成孔质量验收； ②、钢筋笼质量验收；③、灌注质量验收；④、填写隐蔽工程验收单；⑤、材料验收；⑥、完成项目经理部交办的其他工作。6.5.4钻机班钻机组长：XX①、钻机定位、调平、调直；②、验证桩位（包括对正、桩位编号等）；③、钻进及记录钻进过程中的地层情况；④、清运孔口渣土；⑤、钻机维修及保养；⑥、上、下班交接；⑦、钻孔质量自检、互检；6.5.5混凝土浇注班灌注组长：XX①、钢筋笼运输及安放、定位；②、导管安装及安放、定位；③、混凝土灌注；④、填写混凝土灌注记录；⑤、混凝土坍落度检查、试块制作、养护；⑥、清洗导管、设备维护及保养；⑦、上、下班交接；⑧、每根桩灌注完成后移交灌注记录。6.5.6钢筋笼制作班钢筋组长：XX①、来料验收；②、按加工通知单下料；③、钢筋调直；④、钢筋笼制作；⑤、质量自检； ⑥、井口接笼；⑦、通知质量组验收。6.6.7材料组材料组长：XX①、按照技术人员提供的钢材数量、砂石用量、水泥用量，及时安排进场；②、通知技术组对进场材料做质量抽检及取样复试；③、工程用品及工具的采购；④、保管工程用品及工程材料；⑤、凭领料单发放工具及材料；6.6.8后勤保障组①、施工场地卫生；②、施工场地外围联络；③、场地建筑设施搭建；④、办公用品购买；⑤、施工人员的生活保障。七、安全施工措施7.1安全施工责任目标①、重大质量安全事故为零。②、一般质量安全事故发生率为0.02%。7.2、安全管理办法①、安全保证体系：见右图。②、安全管理采用11440方法，即1——项目经理一手负责制；1——“安全第一”为核心的安全管理体系；4——公司、项目部、班组、个人的四线管理机制；4——班组管理、现场管理、岗位操作、岗位纪律标准化；0——死亡和重大事故为0。7.3、安全施工措施安全生产是我施工企业各级领导及全体员工高度重视的大事，公司坚持管生产必须管安全的一把手负责制，要求项目部时刻将安全放在首位，定期对职工进行安全知识教育，特殊工种重点控制、专职安全员定期现场巡查，发现问题及时处理，确保整个施工过程不发生任何安全事故。本工程安全工作应按下述要求进行：①、安全生产必须由项目经理亲自贯彻，执行各项安全制度。 ②、进行施工人员三级安全教育，加强特殊工种上岗证检查和纪律教育；③、坚持安全检查制度，及时排除不安全因素。④、严格把好安全用电关，安装完善漏电保护器。坚持专业电工上岗。除电工外，任何人不得随意搭接、拆卸用电设备。⑤、由配电箱向外接电源均须配备漏电保护器。⑥、各类设备所用电缆绝对不得漏电，所有开关、闸刀必须安好无损。⑦、挂警示牌，进入工地必须戴好安全帽。⑧、宿舍区域严禁使用明火、电炉取暖；宿舍区临时用电不得私接乱搭；⑨、杜绝重大事故发生，严格劳动纪律，严禁一切违法乱纪行为。八、文明施工措施文明施工是代表我施工企业管理组织能力的标志。我项目部所有工序及施工过程要求做到文明施工，注意保护周边环境，确保整个施工不对周围环境造成影响。本工程文明施工应按下述要求进行：①、进入施工现场的材料堆放必须在指定位置，且堆放整齐。②、机械设备停放在指定位置。③、保持施工现场场地平整，出入畅通，灌注桩施工完成后，应及时清除积土和多余的泥浆，保持现场工完场清、整洁文明。④、灌注过程中，应做到不撒、不漏、不剩，灌注桩位周围应有垫板。⑤、生活区等工作环境应干净卫生，不得随间堆放垃圾衣物，施工危险区域应有警示牌。⑥、提倡相互交流时文明用语，严禁在施工现场打架、闹事、赌博等不文明行为。九、工程资料及交工验收9.1、关于工程资料，必须由专人负责签发收集、整理。①、所有工程技术资料均要求及时、准确、如实、认真填写并及时上报，工程资料用表格采用《XX市建筑工程施工质量验收配套表格》。②、工程技术负责人对项目资料，负责组织领导、指导、督促、检查的责任。③、资料的签字报验，由当班技术员负责。④、已完工序的资料必须及时收回整理，作到完整无缺、整洁保管。9.2、交工验收①、各工序完工经监理工程师检验签认，方可转入下道工序。 ②、进入现场的全部材料、抽样检验、焊接取样、试件制作、坍落度抽检均应报监理工程师参加作为见证。③、工程全部结束，首先进行资料的内业整理，主要有各种原始记录、各种试验报告的齐全程度；竣工资料的规范性及齐全程度；各有关试验数据、工作量、材料用量的统计分析评定等。④、外业工作，主要有桩位的平面位移及桩顶标高的偏差复测并记录，桩体质量的检测结果收集等。⑤、编制工程竣工报告及绘制有关竣工图。⑥、当资料全部收集、整理完整时，向监理工程师上报本工程竣工验收申请。⑦、对本工程进行综合评定验收。
