呼伦贝尔和兴安区域电网规划论文 62页

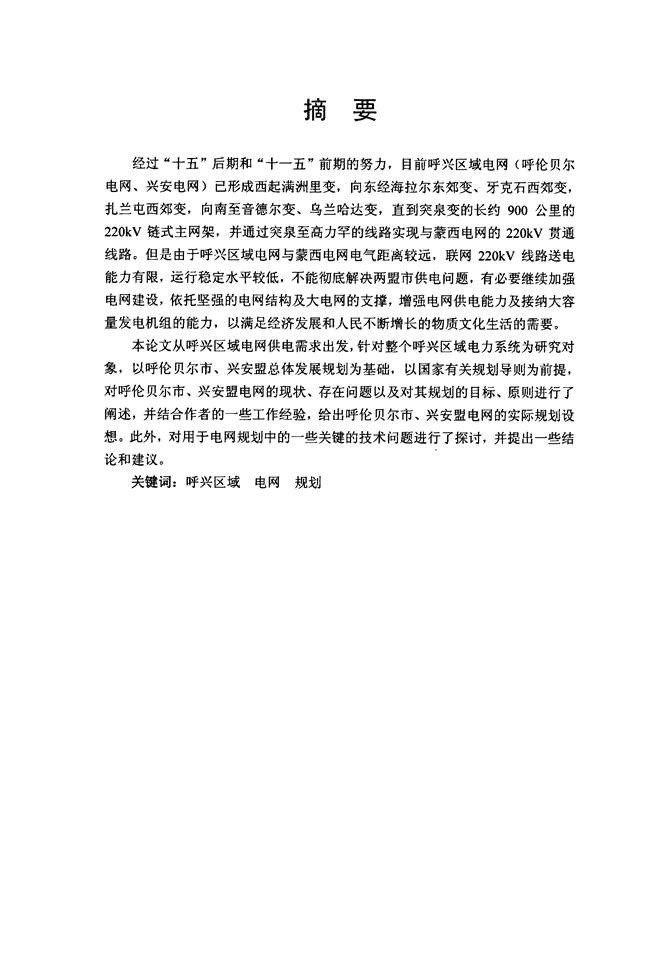

摘要经过“十五”后期和“十一五”前期的努力，目前呼兴区域电网(呼伦贝尔电网、兴安电网)已形成西起满洲里变，向东经海拉尔东郊变、牙克石西郊变，扎兰屯西郊变，向南至音德尔变、乌兰哈达变，直到突泉变的长约900公里的220kV链式主网架，并通过突泉至高力罕的线路实现与蒙西电网的220kV贯通线路。但是由于呼兴区域电网与蒙西电网电气距离较远，联网220kV线路送电能力有限，运行稳定水平较低，不能彻底解决两盟市供电问题，有必要继续加强电网建设，依托坚强的电网结构及大电网的支撑，增强电网供电能力及接纳大容量发电机组的能力，以满足经济发展和人民不断增长的物质文化生活的需要。本论文从呼兴区域电网供电需求出发，针对整个呼兴区域电力系统为研究对象，以呼伦贝尔市、兴安盟总体发展规划为基础，以国家有关规划导则为前提，对呼伦贝尔市、兴安盟电网的现状、存在问题以及对其规划的目标、原则进行了阐述，并结合作者的一些工作经验，给出呼伦贝尔市、兴安盟电网的实际规划设想。此外，对用于电网规划中的一些关键的技术问题进行了探讨，并提出一些结论和建议。关键词：呼兴区域电网规划 Throughtheeffortsofthelate“fifteen”andtheearly“EleventhFiveYear”project．SofarthepowerlineofHulunBuirandXianganareahasbeencreated．FromthewestManchuruatotheeastHalar,thewestsuburbofYakeshicitY,thewestsuburbofZhalantun，thesouthofyinder，WulanhadatillTuquan．Itisalengthofabout900Kilometresofmainchain200KVgrid，andthroughhigh—powerTuquanlinewiththewestInnerMogoliaPowergidTansnissinlinersof220KV．However,duetoHulunbeier,Xing’anLeagueofInnerMongoliaregionandthewesternpowergridElectricalpowergriddistance，networking220kvpowertransmissionlinecapacityislimited，alowerlevelofstableoperationwillnotcompletelysolvetheproblemofthetwopowerleaguesandcities，itisnecessarytocontinuetostrengthenpowergridconstruction，relyingonstronggridstructureandthesupportoflargepowergrids，andenhancethecapacityofthepowergadandtoacceptlarge-capacitygeneratingunitscapacitytomeettheeconomicdevelopmentandpeople’Sgrowingmaterialandculturalneeds．Inthispaper’thedemandforelectricitysupplyfromthestartinggridfortheentireHulunbeirandXing‘anLeagueregionalpowersystemforthestudytoHulunbeier,Xing’anLeague，basedonoveralldevelopmentplantoguidetheplanningofthecountry,comparedwiththepremiseofXing’anLeagueHulunbeirandthestatusofpowergridproblemsaswellasthegoalsoftheplan，inprinciple，described，andsomecombinationoftheauthor"sexperience，givenHulunbeier,Xing’allLeagueactualpowergridplanningassumptions．Inaddition，networkplanningforsomeofthekeytechnicalissuestoexploreandmakesomeconclusionsandrecommendations．KeyWords：HulunbeirandXing’anLeagueRegionalPowerGridPlanning 独创性声明本人声明所呈交的学位论文是本人在导师指导下进行的研究工作和取得的研究成果，除了文中特别加以标注和致谢之处外，论文中不包含其他人已经发表或撰写过的研究成果，也不包含为获得丞鲞盘堂或其他教育机构的学位或证书而使用过的材料。与我一同工作的同志对本研究所做的任何贡献均已在论文中作了明确的说明并表示了谢意。学位论文作者签砂3f}年P月订日学位论文版权使用授权书本学位论文作者完全了解鑫盗盘堂有关保留、使用学位论文的规定。特授权苤鲞盘堂可以将学位论文的全部或部分内容编入有关数据库进行检索，并采用影印、缩印或扫描等复制手段保存、汇编以供查阅和借阅。同意学校向国家有关部门或机构送交论文的复印件和磁盘。(保密的学位论文在解密后适用本授权说明)⋯⋯签名临粝黔学位论文作者签名：l3m，’＼罗∥、／签-7--日期：Ⅵo年＼￡月1珀日期：Ⅵ轴年＼孑月M同导师签名：砝签字日期．印年g月乙7同I 第一章绪论1．1论文研究的背景随着国民经济的迅速发展，近年来发电装机容量迅速增长，电力总量紧张的问题已基本解决，但由于长期以来我国电力工业存在着“重发轻供”的问题，导致电网投入不足，发展严重滞后，网架结构薄弱，抵御事故风险的能力不强，难以满足国民经济发展的需要。为保证今后同民经济的持续发展，电力网络的扩大和改造也就越来越举足轻重地在各级决策者面前。由于电网建设涉及大量投资，决策失误不仅会影响电力系统本身的安全运行，而且会造成巨大的经济损失。因此，提高电网规划决策的科学水平是电力工作者所面临的一项十分迫切的任务。再者，电网担负着将电源与用户连接起来的任务。为了得到最大的供电可靠性和经济性，它还担负着与邻近地区电力系统联系起来的任务。由于电网设备投资需求大，并且设备寿命长达数十年，从而导致电力系统强烈地受“过去权重”的制约，因此，寻求最佳的电网投资决策以保证整个电力系统的长期优化发展，是电网规划工作所要解决的首要问题。另外，电网的发展归根到底是由用户需求牵动的。因此，探讨用户需求(即负荷预测)就成为探讨电网中各种相关问题的基础。用户需求集中体现在如下两个方面，用电负荷需求和对供电质量要求上。负荷的发展需求始终处于一种不确定的环境中，因此电网规划人员总是在一种不确定的环境下工作。导致不确定的因素很多，并具有不同的性质，它们可能是由于技术方面(如科技进步)或是经济方面的(如总体的经济环境)。对用户而言，最重要的是在经济的条件下获得可接受的供电可靠性、电能质量和供电安全性：对供电企业来说，最重要的是选择适应当地的社会和经济条件的系统设计思想，妥善解决电网中的各种问题。因此电力规划的基本思路是从本地区的电网实际出发，用系统的、发展的观点进行电网的规划，不同规划阶段规划的编制程序是从远到近，再从近到远，远、中、近期规划内容逐步校合环环相扣，使远期规划目标具有现实内容，近期规划项目不失目标方向Il。7J。1．2论文研究的意义：电力网络是一个结构复杂，运行动态变化多端，各组成部分之间相互依赖性较强，相互作用较大，相互影响显著的大系统；其发展过程实质上是一个不断集成和完善的过程，计算机技术、通讯技术、网络技术和控制技术等新技术在电力 第一章绪论网中的广泛应用，大大改变了传统电力网的发展模式，增加了集成的难度；随着我国社会主义市场经济的建立并逐步完善，以及国际上电力市场的自由化，电网规划将面临许多新的问题，诸如：发电和电网的关系、输电和配电的关系；如何体现“全局最优”的思路等。上述种种因素告诉我们要建立一个“用最低的成本、足够的可用率输送电能的电力网络”，离不开一体化思考，同时我们的电力网建设改造是一项极其复杂的系统工程，更离不开系统的周密的思考。电力网规划就是以系统的整体为背景，综合考虑发、输、配、用之间的关系，关注事物发展的全过程，反映市场需求，引导投资方向使电力工业在满足市场需求的前提下，实现社会总成本最低。故搞好电网规划工作意义重大。1．3论文研究的内容本论文从呼兴区域电网(呼伦贝尔电网、兴安电网)供电需求出发，针对整个呼兴区域电力系统为研究对象，以呼伦贝尔市、兴安盟总体发展规划为基础，以国家有关规划导则为前提，对呼伦贝尔市、兴安盟电网的现状、存在问题以及对其规划的目标、原则进行了阐述，并结合作者的一些工作经验，给出呼伦贝尔市、兴安盟电网的实际规划实例。此外，对用于电网规划中的一些关键的技术问题进行了探讨，并提出一些建议。2 第rI章电网现况及资源概述2．1内蒙电网现况第二章电网现况及资源概述内蒙古自治区位于祖国北部边疆，呈东北、西南向狭长地带，东西直线距离约2400公里，南北直线距离约1700公里。东与黑龙江、吉林、辽宁三省接壤，西与甘肃省为邻，南与河北、山西、陕西三省和宁夏回族自治区毗邻，北与俄罗斯、蒙古人民共和同交界，面积118万平方公里，占全同面积的12．3％。内蒙古自治区是全国成立最早的少数民族自治区，现辖3盟9市，自西至东依次为阿拉善盟、乌海市、巴彦淖尔市、鄂尔多斯市、包头市、呼和浩特市、乌兰察布市、锡林郭勒盟、赤峰市、通辽市、兴安盟、呼伦贝尔市。全区总人口约2399万人。由于地理狭长，并分属不同的经济发展区域，自治区目前没有形成统一的电网，主要有：与华北电网联网运行的内蒙古西部电网(包括锡林电网)，与东北电网联网运行的赤峰、通辽电网、兴安电网，孤立运行的呼伦贝尔电网，但己具备联网条件。其中，内蒙古西部电网、兴安电网、呼伦贝尔电网由内蒙古电力(集团)有限责任公司负责运行管理，赤峰、通辽电网由国家电力网公司东北公司负责运行管理【8-10】。2．2内蒙资源概述内蒙古自治区位于祖国的北部边疆，地域辽阔，横跨东北、华北和西北三大经济区。内蒙古自治区各种资源十分丰富。2．2．1煤炭资源内蒙古自治区煤炭远景储量为1．2万亿吨，探明储量为6583亿吨，居全国第一位。2006年内蒙古煤炭产量2．98亿吨，其中自用1．4亿吨、外运1．6亿吨。发电用煤8100万吨，占全区自用的58％。 第■章电网现况及资源概述2．2．2水资源内蒙古自治区多年平均水资源总量545．95亿立方米，水资源可利用总量285．02亿立方米。黄河在内蒙古境内河长830公里，可利用黄河水量为58．6亿立方米。根据国网北京技术经济研究院的研究结果，内蒙古自治区2010年燃煤电厂新增用水量为2．88亿立方米／年，包括蒙两地区1．82亿立方米／年、锡林郭勒地区0．36亿立方米／年和呼伦贝尔地区0．7亿立方米／年；内蒙古自治区2020年燃煤电厂新增用水量为7．47亿立方米／年，包括蒙西地区4．7亿立方米／年、锡林郭勒地区1．52亿立方米／年和呼伦贝尔地区1．25亿立方米／年。2．2．3土地资源国土总面积118．3万平方公里。人均占有土地面积O．05平方公里，是全国平均水平的6．8倍。2．2．4环境资源2005年二氧化硫排放量86．9万吨，每平方公里排放量0．7吨。自治区年95％保证率下最大允许硫沉降量372．7万吨。国家给定的自治区2010年二氧化硫的排放量为68．7万吨。2．2．5天然气资源鄂尔多斯市境内的苏里格、乌审和大牛地气田蕴藏有十分丰富的天然气，探明储量为7600亿立方米。2．2．6风能资源自治区有非常丰富的风能资源，位居全国之首。据国家气象科学研究院测算，我区风能总功率10．1亿千瓦，可利用功率1．01亿千瓦。4 第二章电网现况及资源概述2．3呼伦贝尔市电网现况及资源概述2．3．1呼伦贝尔市电力系统现状呼伦贝尔市位于内蒙古自治区东北部，东与黑龙江省为邻，西与蒙古接壤，北与俄罗斯相连，南与兴安盟紧靠，大兴安岭东北一西南走向纵贯呼伦贝尔中部，岭西为呼伦贝尔草原，岭东为丘陵、河谷平原，大兴安岭山地为林区，总面积25．3万平方公里。呼伦贝尔电网包括岭西电网、岭东电网、根河林业电网、大雁矿区电网。岭东电网由四部分组成，即扎兰屯地区电网、阿荣旗地区电网、莫旗地区电网及鄂伦春大杨树地区电网。目前扎兰屯地区电网和莫旗地区电嗍并入呼伦贝尔电网运行；阿荣旗地区电网通过110kV甘阿线并入齐富安电网运行；鄂伦春大杨树地区电网并入呼兴区域电网运行。截至2007年底，呼伦贝尔电网共有并网发电厂13座，总装机容量555．5MW，其中用户自备电厂2座，国华新右旗风电场l座，装机容量49．5MW，全网冬季最大可调出力465MW。截至2007年底，呼伦贝尔电网所辖220kV线路8条，线路总长874．33km，220kV变电站9座，220kV主变9台，总容量990MVA：110kV线路45条，线路总长1639．017km，110kV变电站24座，110kV主变36台，变电容量866．7MVA：66kV线路8条，线路总长614km，66kV变电站20座，66kV主变24台，总容量47．72MVA；35kV线路26条，线路总长517公里，35kV变电站18座，35kV主变25台，总容量131．26MVA；呼伦贝尔电网现有无功补偿装置总容量373．215Mvar，其中低压并联电抗器156Mvar，低压并联电容器217．215Mvar。2007年呼伦贝尔电网最大供电负荷(含外购)528．6MW，全年完成发电量28．97x108kW·h，供电量27．51×108kW·h。呼伦贝尔地区电网2007年底现状接线示意见下图。此外，伊敏电厂现有2x500MW及扩建的2x600MW通过双回500kV伊冯大交流线路向黑龙江电网送电，电厂设360MVA联络变压器降压向伊敏矿区及海拉尔区部分负荷供电，接带伊敏一次220kV变、海拉尔友好220kV变，目前不与呼伦贝尔电网发生电气连接【¨。引。伦贝尔地区电嘲现状接线示意见图2．1。 第=$电月现况厦％潭概述图2-1呼伦贝尔地区电网现状接线23．2呼伦贝尔市资源概述呼伦贝尔市位于内蒙古自治区东北部，地理位置东经115。2ILl26n04’，北纬47005L{3。。呼伦贝尔市东部咀嫩江为界，与黑龙江省为邻，南部与兴安盟接壤，西部、西南部与蒙古国交界，北部、西北部以额尔古纳河为界与俄罗斯相望。呼伦贝尔市煤炭资源丰富，全市含煤面积24478平方公里，集中分布在海拉尔盆地及其周围地区的宝日希勒、太雁、伊敏、扎赉诺尔等矿区。已探明煤炭储量3067亿吨(相当于东北三省总和的I8倍1，预测储量630亿吨，远景储量在1500亿吨以上。呼伦贝尔褐煤中灰、低硫、低磷，具有较高的反应活性，无胶质层，属优质褐煤，目前被广泛用于煤化工和燃烧发电，境内探明各类矿产资源9类65种，探明或初步探明资源储量矿产49种、矿点370多处，累计探明总资源储量317亿吨。适台发展有色金属冶炼延压、电石法PVC、水泥建材等产业。全市有铜、钼、铅、锌、铋、钴等矿床15处。其中Q 第二章电嘲现况及资源概述探明有色金属储量346．7万吨、黄金储量32吨、白银储量4400余吨。探明铁矿石储量为7366．4万吨。预测海拉尔盆地可采石油储量8亿吨，天然气总储量2496．9亿立方米。探明石灰石储量60亿吨，硅石储量近亿吨，其他非金属矿藏勘探工作正在进行。呼伦贝尔境内以大兴安岭为分水岭，形成嫩江和额尔古纳河两大水系。有大小河流3000多条，湖泊500多个，其中大于100平方公里的2个，呼伦湖面积2400平方公里，是中国第四大淡水湖。全市水资源总量317．09亿立方米，人均占有量l1744立方米，是全国人均占有量的5．4倍。全市地表水资源298．19亿立方米。水资源与矿产资源在地理分布上毗邻，空间组合条件好，能够充分保证能源重化工业基地用水需求。2．4兴安盟电网现况及资源概述2．4．1兴安盟电力系统现状兴安电网是内蒙古东部地区的一个末端电网，以乌兰浩特市为中心形成主网架为220kV输电线路的供电网络。由于历史原因，目前兴安电网由东北电网供电和内蒙古电网供电两部分组成，两部分之间无电气联系。东北电网供电部分以乌兰浩特北郊变为中心，南经220kV北(郊)右(中)通(辽电厂)四(平)线与东北电网相联；东南经63kV万乌线和白乌线与吉林省白城地区电网相联，是兴安电网的备用电源线；西北经63kV察伊线供电至阿尔山市；兴安电网南部科右中旗大部分地区由通辽市所管辖的220kV右中变供电；扎赉特旗东北部新林镇等由黑龙江省齐齐哈尔地区35kV供电。内蒙古电网供电部分以乌兰哈达变为中心，东北经220kV乌音线供电至扎赉特旗，南经220kV乌突线供电至突泉县。截止2007年底，兴安电网统调电源装机容量148．8MW，其中火电装机136MW、水电装机12．8MW。兴安电网到2007年底有220kV变电站4座，即220kV北郊变(2x63MVA)、乌兰哈达变(1×120MVA)、突泉变(1×120MVA)和音德尔变(1×120MVA)。其中，北郊变目前接于东北电网运行，经一回220kV线路接入220kV右中变供电(即220kV北右线)，该线路全长139．1km，导线型号为LGJQ一300；乌兰哈达变、突泉变和音德尔变接入内蒙古电网运行，目前已经形成白音德尔变经乌兰哈达变再到突泉变的单回220kV链式结构，并通过音德尔变和突泉变分别以单回220kV线路与呼伦贝尔电网的扎兰屯西郊变和锡林郭勒盟高力罕变相连。7 第二章电刚现况及资源概述2007年，兴安电网最高供电负荷195．4MW。兴安电网2007年底地理接线示意见图2．2。图一◎2．4．2兴安盟资源概况图2．2兴安地区电网现状接线兴安盟地处内蒙古自治区中北部，位于东经199028’～123038’，北纬44014’～49。39’。全盟南北长376公里，东西宽317．6公里，国境线长122．05公里，总面积59806平方公里，占全区总面积的5％，其中耕地面积756千公顷；2002年总人口162．94万人，非农业人口47．7万人。全盟所辖二市(乌兰浩特市和阿尔山市)、三旗(科右中旗、扎赉特旗和科右前旗)、一县(突泉县)；共有85个乡镇苏木，959个行政村。乌兰浩特市是兴安盟政治、经济、文化中心，位于东经122003’，北纬46005’；市区面积17．5万平方公里，2002年乌兰浩特市总人L]约27．9万人。8 第_章电网现况及资源概述兴安盟现有耕地1000万亩左右，宜农荒地400万亩，适合种植玉米、大豆、小麦、水稻、油料等作物。这里土质肥沃、生态环境好，被人们称为无污染、无公害的”绿色净土”，是全区粮食主产区和重要商品粮基地之一，是全区优势水稻开发基地。目前，全盟粮食年综合生产能力为20亿公斤。兴安盟的草原是著名的科尔沁草原的重要组成部分，可利用草原面积4000多万亩，可载畜640万个羊单位，是全区畜牧业基地和兴安细毛羊基地之一，1999年全盟家畜总头数387．3万头(只)，生产猪、牛、羊肉8．33万吨，绵羊毛4164吨，山羊绒213吨，牛奶2．33万吨，发展畜牧产品精深加工有着广阔的前景。兴安盟的森林是素有林海之称的大兴安岭林区的重要组成部分，有林地面积3，000多万亩，森林面积2，000多万亩，活立木蓄积量3，700多万立方米，森林覆盖率达22．5％，年采伐量30万立方米，是国家培育后备森林资源的基地之一。兴安盟水资源总量70多亿立方米，有大小河流200多条，大中小型水库18座，其中察尔森水库是国家大型水库之一，库容量13．6亿立方米，可灌溉80万亩良田。有可利用养殖水面近80万亩，矿泉和温水资源尤为丰富，举世罕见的阿尔山矿泉水被誉为”圣水神泉”，阿尔山矿泉水饮料已打入国际市场；阿尔山温泉群有48个水温各异的温泉，含有多种微量元素和放射性氡，能治疗关节炎、肠胃病、皮肤病等多种疾病。兴安盟地处大兴安岭成矿带中段，属全国矿产资源重点普查地区之一。已探明的有煤、铜、锌、铅、银、白云大理石、蛇纹石等有色金属和非金属矿藏lO余种，已开采利用的有1个银铅矿，1个煤矿，2个铜矿，目前年产铜近千吨，铅1500吨，锌3200吨，生铁30万吨，钢30万吨，钢材30万吨，发展有色金属加工潜力很大。此外，兴安盟有丰富的野生动植物资源，兽类有熊、鹿等30多种，鸟类有天鹅、山鸡、飞龙等100多种，野生油料和纤维植物有50多种，食用植物30多种，药用植物500多种。2．5呼兴电网存在的主要问题2．5．1呼伦贝尔电网存在的主要问题(1)220kV、110kV主网架结构相对薄弱，电网安全稳定水平不高。(2)电力供应存在缺额，由于没有备用容量，且检修机组较多，电网限电现象普遍。9 第_章电网现况及资源概述(3)海拉尔地区与拉布达林、根河地区由于联络线电压等级低、线路较长的原因，相互间电气联络较弱，在系统故障情况下，拉厂、根厂极易与系统失去同步。(4)冬季供热期间，电厂低谷时段连续运行机组较多，使系统电压、频率调整较困难。(5)电网网架结构比较薄弱，系统短路容量较小，电压对无功负荷的变化非常敏感，加上电抗器的单组容量较大，运行电抗器一旦发生故障，220kV主网电压将发生较大变化。(6)虽然电网加装了大量的低压电抗器，局部的电压难以达到理想状态，而且投运电抗器的变电站低压侧电压较低，不能保证电压质量。2．5．2兴安电网存在的主要问题(1)乌兰浩特北郊变仪靠右中至北郊的单回220kV线路送电，由于供电距离长，线路导线截面较细，随着乌兰浩特地区负荷的增长，送电能力己显不足。(2)兴安电网内63kV线路大部分导线型号为LGJ．70、50，供电距离在80km以上，并“T，’接多个变电站，供电可靠性差，电能质量低，线路损耗大。(3)兴安盟地域广大，村屯分散，电力负荷密度较低，且基本为季节性负荷。农网部分电气设备陈旧老化，可靠性低，事故率高，急需进行改造。(4)兴安电网63kV及10kV线路超远距离供电，其中10kV线路平均供电半径达35km，最大供电半径达80km。(5)兴安电网通信设备落后，大部分63kV变电站没有载波通信，仅依靠电信部门的长途电话与兴安电网调度联系。2．5．3呼兴电网发展中存在的主要问题(1)网架结构薄弱，电网供电可靠性较低，难以满足新增大负荷的供电受地理条件和当地经济发展水平制约，呼兴电网规模一直没有发展壮大，经过“十五”后期和“十一五”前期的努力，目前呼兴电网已形成西起满洲里变，向东经海拉尔东郊变、牙克石西郊变，扎兰屯西郊变，向南至音德尔变、乌兰哈达变，直到突泉变的长约900公里的220kV链式主网架，电网网架结构薄弱，安全稳定水平不高，供电可靠性较低，难以满足地区新增大负荷的供电和接入。且各地区均为单回220kV线路联络，电力交换和相互支援能力十分有限，造成电力缺额地区无电可用，而电力盈余地区有电送不出的尴尬局面。而呼伦贝尔及兴安盟地区各种矿产资源丰富，特别是煤炭资源十分富集，除用于建设煤电基地外，还lO 第_章电网现况及资源概述规划建设大型的煤化工基地以及相关下游化工产品加工制造基地。而化工行业属一类负荷，对供电可靠性的要求较高，停电不仅会造成生产停顿，设备损坏，还会造成人员伤亡的严重后果。使企业经济效益和地方社会效益蒙受巨大的损失。而目前呼兴电网薄弱的电网结构难以为新增的化工负荷提供安全、可靠、稳定的供电电源，严重制约了当地经济的发展。(2)电网总体规模偏小，难以满足新建大容量电源的接入目前呼兴电网供电负荷仅为550MW左右，2009年计划有科右中、满洲里或海拉尔等单机容量为330MW或200MW的电厂投运，届时呼兴电网负荷将达到1700MW左右，而200MW、300MW机组占系统总容量的比重在15％以上，超过了《电力系统设计手册》中最大机组容量的规定。系统单机容量占系统总容量的比重过大，将造成电力系统的频率稳定问题，在单台机组故障或检修退出运行时，电厂的有功出力低于负荷值，电网的平均运行频率将低于额定值。而当电力系统运行频率偏离额定值过多，会对电力用户带来不利影响，而受影响最大的是发电厂本身，非额定运行频率将给汽轮机叶片带来损伤，同时易导致发电厂全停，甚至最终导致频率崩溃事故，造成电力系统全停。而大容量机组难以接入，直接造成呼兴电网有电用不上的被动局面，进而加重了电网的缺电局面。(3)难以保障呼辽+500kV直流输电工程送电电源启备电源的供电呼伦贝尔～辽宁士500kV直流输电工程目前正在建设中，一期送电能力3000MW，并配套在呼伦贝尔建设6x600MW发电机组，已经确定伊敏电厂三期2x600MW、宝日希勒电厂2x600MW、五牧场电厂2x600MW为送电电源。上述电源项目的启动备用电源在建设初期均需由呼兴电网提供，而呼兴电网目前已没有负荷接带能力，难以满足为上述电源项目提供启动备用电源的要求。而电厂没有安全、可靠的启动备用电源，将严重影响电厂的建设和调试运行，进一步影响呼辽直流输电工程的建设。(4)电网建设缺乏规划指导，难以满足电网长期发展的需要呼伦贝尔及兴安盟地区由于地域辽阔，负荷分布较为分散，为满足呼伦贝尔及兴安盟地区新增负荷的安全可靠供电，急需加强电网网架结构。但新建输电工程大多以220kV、l10kV电压等级为主，只能满足近期负荷的供电，难以满足电网快速发展的需要。根据呼兴电网的地理特点，以及新增负荷和电源项目的情况，加快建设的呼兴电网500kV主干网架势在必行。目前新建各地区之间的220kV联络线，在考虑今后500kV网架建设的前提下，将会造成电网重复建设，投资浪费114-17]。 第三章电力需求预测3．1呼伦贝尔市电网电力需求预测3．1．1呼伦贝尔市社会、经济发展概况呼伦贝尔市总面积25．3万平方公里，东西639公里，南北700公里。呼伦贝尔市辖l区5市7旗，73个镇，47个乡，37个苏木。境内有汉、蒙古、达斡尔、鄂温克、鄂伦春、满、回、朝鲜等30多个民族，人口270万，市政府所在地海拉尔区。改革开放以后呼伦贝尔市经济试验区建设以来，呼伦贝尔市工业经济呈现出协调快速发展的新局面，基本形成了门类比较齐全，生产结构逐步合理，以森工、煤炭、电力、纺织、乳制品及建材等为骨干行业的具有地方民族特色的工业生产体系，初步建成了以海拉尔、满洲里、扎兰屯、牙克石等城市为中心的农畜产品加工、煤炭开采、森林采伐、木材加工、机械制造、电力、造纸、化工为主的工业生产格局，生产规模开始向集约化、集团化方向发展，其经济类型呈现出国有、集体、个体、股份制、私营、联营等多元化格局，工业在国民经济发展中发挥着主要的主导作用。“十五”期间，呼伦贝尔市工业经济呈现出协调快速发展的新局面，基本形成具有地方特色的民族工业体系和以采掘、原料和畜产品加工工业为主的工业格局，依次为森林、食品、煤炭、机械、纺织、建材、电力、皮革和造纸工业。2005年，全市生产总值、财政收入分别突破300亿元和35亿元，实现翻番增长，后两年保持了20％以上的增幅。产业结构不断优化，三次产业比重由33．6：20．2：46．2调整为28：28．6：43．4。进出口总额突破16亿美元、口岸过货量超过1700万吨。城镇居民人均可支配收入、农牧民纯收入分别达到8228元和3202元，比2000年增长75．8％和46．1％。社会消费品零售总额达到108亿元，比2000年增长近1倍。城镇累计新就业16．8万人，“十五”期末城镇登记失业率控制在4．7％以内。“十五”期问，全社会圊定资产投资累计完成556亿元，超过前九个五年计划的总和。“十五”期间，呼伦贝尔市提出“加速工业发展，推进工业化进程”，确立了工业在市域经济发展中的核心与主导地位，以资源、区位及存量资本优势为纽带，以招商引资为手段，集中力量策划并实施了一大批重大工业发展项目，尤其是在12 第三章电力需求预测构建和打造能源重化工产业基地上，一批投资规模大、具有突出产业优势和带动效应的石油开发、煤炭开发、煤电组合项目实现综合启动，为呼伦贝尔市工业发展注入了新的活力，并在工业发展的趋势上形成了储备一批、在建一批、投产达效一批的良性项目推局。工业发展项目的开工数量从“十五”初期2001年的38个达到2005年的218个，增长4．7倍，工业固定资产投资水平也从2001年的3．5亿达到2005年78．76亿元，增长22．5倍，“十五”期内累计开工423个工业发展项目，投资完成195．1亿元。海拉尔盆地大庆石油开发、蒙西水泥扩建、联发木材加工、玖龙兴安纸业扩建以及甲乌拉等有色金属矿业开发项目相继启动并完工投产，伊敏二期扩建、深能源扎赉诺尔电厂以及大雁40万吨甲醇项目等重大项目在建启动，为“十一五”工业的快速可持续发展奠定了坚实基础。2007年呼伦贝尔全市生产总值完成500．01亿元，按可比价计算增长16．5％。其中，第一产业增加值完成118．34亿元，增长4．9％；第二产业增加值完成167．22亿元，增长19．7％，其中：全部工业增加值完成138．71亿元，增长20．2％。建筑业增加值完成28．51亿元，增长17．8％；第三产业增加值完成214．45亿元，增长20．7％。三次产业结构由上年的24．6：32．2：43．2调整为23．7：33．4-42．9。人均GDP为18501元，增长16．4％。“十一五”期间，呼伦贝尔市将继续抓住国家实施西部大开发战略和振兴东北老工业基地的历史机遇，进一步解放思想、深化改革、扩大开放，充分发挥市场机制作用，以发展为主题，以体制、技术和管理创新为动力，继续推进外向带动、资源转换、农牧业产业化经济发展、培育新的经济增长点和可持续发展战略，发挥富集的自然资源优势和独特的地缘区位优势，突出生态环境、绿色产业和口岸经济特色，构筑具有呼伦贝尔市比较优势的支柱产业体系，保持经济持续快速健康发展。根据《呼伦贝尔市国民经济和社会发展第十一个五年规划》到2010年的奋斗目标，全市生产总值将达到800亿元，财政收入突破100亿元，城镇居民人均可支配收入和农牧民人均纯收入分别超过15000元和5000元。工业占全市生产总值的比重将达到40％以上，农牧业所占比重降为20％左右，工业在国民经济中的地位、作用将超过农牧业，形成以工业为主导、三次产业协调发展的新格局。人均生产总值将从1000美元达到4000美元。预计“十一五”期间国内生产总值年均增长率将达到20％以上。3．1．2呼伦贝尔电网电力负荷预测与经济发展相适应，呼伦贝尔市电力市场需求也不断扩大。呼伦贝尔电网岭西地区最高供电负荷“九五”期间年递增率为4．21％，“十五”年递增率12．1％，而 第三章电力需求预测且增长率逐年升高。呼伦贝尔电网岭东及根河地区负荷在“十五”初期也呈现出较快的增长趋势，年增长率突破两位数。内蒙古自治区已被国家列入实施“西部大开发”的12个省(市)区之一，呼伦贝尔市将以此为契机，依托自身资源优势，加快产业结构调整步伐，大力发展具有呼伦贝尔市比较优势的高技术产业，使社会主义市场经济体制不断完善，城乡人民生活水平显著提高，形成比较完善的社会主义市场经济体系。根据呼伦贝尔市政府制定的“十一五”社会经济发展目标，到2010年，实现人均国内生产总值比2005年翻一番以上。坚持整体推进、重点突破的原则，突出抓好生态建设、基础设施建设、农牧业产业化、工业化和城镇化五个重点，推动经济建设和社会事业全面发展。(1)加强生态和基础设施建设，增强经济社会发展的保障能力。突出抓好草原生态环境治理，有计划的推行划区轮牧或休牧，退化和沙化严重的地区实行禁牧。加快交通、通信、水利工程建设步伐。大力实施电力发展，建设一批大型坑口、路口电站。(2)加快工业化发展进程，推动产业结构性调整。工业方面要积极采用先进适用技术，加快改造提升现有传统产业和骨干企业，突出发展具有优势的农畜产品加工业、能源工业、冶金工业、化学工业、机械工业等支柱产业。农牧业结构调整与推进农牧区工业化相结合，以农牧业产业化经营为主攻方向。第三产业要进一步发展壮大商贸流通、交通运输、方地产等服务业，改造、提升和扩大传统服务业。积极发展信息、金融、会计、咨询、法律服务等现代服务业，以及非义务教育、文体娱乐、市政和社区服务等新兴服务业。(3)进一步深化改革、扩大开放，增强经济发展活力。(4)大力促进科技进步和创新，加快国民经济和社会信息化。(5)以全面进入小康为目标，千方百计提高人民生活水平。呼伦贝尔在西部大开发的政策指引下，面临着良好的发展机遇，市政府将抓住机遇，大力发展呼伦贝尔市经济，加快工业化进程。与呼伦贝尔市经济发展相适应，呼伦贝尔电网用电负荷也将以前所未有的速度增长。3．1．3呼伦贝尔电网电力负荷增长主要有以下几方面因素(1)随着城镇化建设不断进行，城镇数量的增多、城镇功能的不断完善，城镇公共事业的电力需求将不断增长。随着大量人口由农村迁入城镇，环境的改善将使人均生活用电量大幅增加。随着居民收入的增加，对舒适生活环境的要求提高，采光面积的扩大、空调、电热水器、电炊具、电取暖器的广泛使用，将使居民生活用电长期保持高速增长。 第三章电力需求预测(2)呼伦贝尔市工业园区建设自启动以来，17个重点工业园区已入驻企业37家，并有多家企业正在商谈筹建之中，海拉尔、满洲里、牙克石、扎兰屯四市将成为滨洲沿线重要的工业经济带。呼伦贝尔“十一五”期间开工的较为大型的工业项目有：东海拉尔水泥厂扩建日产干法水泥2500吨，年产粉磨水泥50万吨生产线；满洲里进口木材加工项目；扎赉诺尔煤业公司灵东矿立井300万吨项目；扎兰屯淳江油脂公司60万吨氨化饲料及30万吨大豆深加工项目；扎兰屯富伦纸业公司30万吨浆纸板项目；阿荣旗150万吨大型水泥项目；牙克石双塔特种钢铁有限公司年产12万吨钢材、钢锭项目；根河市木材综合加-rN用及人造板企业技改项目；大雁高纯度硅铁项目；黑化集团、齐化集团高载能及煤化项目；新左旗、新右旗大庆石油接续性开发及其它一大批矿山采选、冶炼、建材、化肥、乳业、淀粉、造纸等项目。根据对呼伦贝尔市经济发展的分析和重点企业负荷调查的结果，考虑负荷建设的不确定因素，根据新增负荷计入比例的不同，作出呼伦贝尔电网高、中、底三套电力负荷预测方案，分别见表3．1、3．2和3．3。根据负荷预测高方案，呼伦贝尔电网到2010年最高供电负荷将达到1200MW，较2006年增加供电负荷715MW，2006年""2010年年均增长率为25．74％；到2015年，呼伦贝尔电网最高供电负荷将达到2000MW，较2010年增加供电负荷800MW，“十二五”期间年均增长率为10．76％；到2020年，呼伦贝尔电网最高供电负荷将达到3000MW，较2015年增加供电负荷1000MW，“十三五”年均增长率为8．45％。根据负荷预测中方案，呼伦贝尔电网到2010年最高供电负荷将达到990MW，较2006年增加供电负荷505MW，2006年"-+2010年年均增长率为19．53％；到2015年，呼伦贝尔电网最高供电负荷将达到1620MW，较2010年增加供电负荷630MW，“十二五”期间年均增长率为10．35％；到2020年，呼伦贝尔电网最高供电负荷将达到2480MW，较2015年增加供电负荷860MW，“十三五”年均增长率为8．89％。根据负荷预测低方案，呼伦贝尔电网到2010年最高供电负荷将达到750MW，较2006年增加供电负荷265MW，2006年"+2010年年均增长率为11．51％；到2015年，呼伦贝尔电网最高供电负荷将达到1200MW，较2010年增加供电负荷450MW，“十二五”期间年均增长率为9．86％；到2020年，呼伦贝尔电网最高供电负荷将达到2000MW，较2015年增加供电负荷800MW，“十三五”年均增长率为10．76％。 第三章电力需求预测表3．1呼伦贝尔电网电力需求预测(高方案)＼X实际值预测值递增率(％)地区＼2007生2008氲2009年2010生2015焦2020纽06—1010-一1516．一20满洲里地区10014016028042036．9211．848．45扎赉诺尔地区15018020033050023．85lO．538．67伊敏地区30406011517537．0613．908．76海拉尔地区16517519027038014．647．287．07牙克石地区507513522035038．9l10．269．73扎兰屯地区55658512618020．748．197．39陈旗759012017525568．187．847．82东旗161820436060．6916．546．89西旗2835408615035．6316．5411．77拉布达林地区161923458032．2014．3712．20颚温克旗202428497853．8311．849．74阿荣旗45607515021034．6014．876．96莫旗36556011517525．5013．908．76鄂伦春旗2832406910017．4811．527．70根河地区5256641001509．679．348．45合计8661064130021733263最高供电负倚52879898012002000300025．7410．768．45表3．2呼伦贝尔电网电力需求预测(中方案)＼＼每份实际值预测值递增率(％)＼地区＼＼2007焦2008年2009盆2010年2015生2020笠06_一lOlo_一1516-一20满洲里地区859811018028024．6710．359．24扎赉诺尔地区12013514524036014．28lO．608．45伊敏地区3040509015030．9612．4710．76海拉尔地区1351451602453509．828．907．39牙克石地区8510512020032034．8810．769．86扎兰屯地区a0657011016015．029．467．78陈旗65708014022051．9711．849．46东旗101415405549．5321．676．58西旗2950609013050．108．457．63拉布达林地区101520406027．6614．878．45 第三章电力需求预测颚温克旗142025457249．5312．479．86阿荣旗40456010016027．3010．769．86莫旗3655609514025．509．638．06鄂伦春旗283240699517．4811．526．60根河地区5254601001457．9210．767．71合计794943107517842697最高供电负荷5287308709901620248019．84lO．358．89表3．3呼伦贝尔电网电力需求预测(低方案)＼＼《份实际值预测值递增率(％)＼地’＼．2007年2008正2009焦2010矩2015焦2020伍06_一1010_一1516_一20满洲里地区58657011019011．359．4611．55扎赉诺尔地区1101161201702809．007．2110．49伊敏地区2532366010520．6310．7611．84海拉尔地区1301351401802606．215．157．63牙克石地区66707512023019．929．8613．90扎兰屯地区505558881409．738．709．73陈旗4550549217037．7411．2413．07东旗10121436a046．9820．798．85西旗2530337013029．2616．2313．18拉布达林地K101417356022。5815。54ll。38颚温克旗121620407041．4214．8711．84阿荣旗3542469515519．1215．6110．29莫旗3440447813016．1312．1310．76鄂伦春旗253033558511．9610．769．10根河地{)(505300751155．596．408，92合计68576081513042175最高供电负荷5286307007501200200011．809．8610．76 第三章电力需求预测3．2兴安盟电网电力需求预测3．2．1兴安盟社会、经济发展概况兴安盟地处内蒙古自治区中北部，位于东经199028’～123038’，北纬44014’～49039’。全盟南北长376公里，东西宽317．6公里，国境线长122．05公里，总面积59806平方公里，占全区总面积的5％，其中耕地面积756千公顷；2002年总人口162．94万人，非农业人口47．7万人。全盟所辖二市(乌兰浩特市和阿尔山市)、三旗(科右中旗、扎赉特旗和科右前旗)、一县(突泉县)；共有85个乡镇苏木，959个行政村。乌兰浩特市是兴安盟政治、经济、文化中心，位于东经122003’，北纬46005’；市区面积17．5万平方公里，2002年乌兰浩特市总人口约27．9万人。兴安盟位于东北经济区的西部，是东北亚经济圈的西出口，在经济发展总占有重要的战略位置，即将成为自治区和东北经济区的商品粮基地和畜产品主要产区之一。兴安盟工业已形成了以钢铁、卷烟、机械、造纸、制酒、制糖、水泥、化工、粮油加工、建材、乳制品、制药等产业发展较齐全的生产体系。兴安盟社会经济基本情况详见表3-4。表3-4兴安盟社会经济基本情况表序项目单位2002实际情况号土地面积平方公里59806耕地面积公顷756000电力排灌面积公顷240910四总人口万人163其中：农牧业人口万人115．3五总户数万户45．02／、乡镇(苏木)个85七同营农牧林场个10八行政村个959九国内生产总值万元682788其中：第一产业万元214651第二产业万元192364第三产业万元275773 第三章电力需求预测兴安盟经济建设指导方针是：“重农强工活商，城乡结合，协调发展”。基本思路是：以乌兰浩特市为依托，扩展“二线一道”，开展一江二河三库建设，促进沿边开放，各展所长，协调发展，即以乌兰浩特市为中心依托，扩展白阿线铁路，通霍线铁路和11l国道为连接线的铁路沿线、公路干线周围地区的发展，开发嫩江水系的淖尔河、洮儿河以及内陆水系的霍林河，兴建集灌溉、养鱼、发电于一体的水利设施，充分利用全盟境内水利资源。加强区域经济开发和建设沿边对外贸易口岸，将兴安盟逐步建设成为布局合理多元支撑的经济格局。“九五”期间，兴安盟经济增长明显加快，人民生活水平不断提高，国内生产总值年均增长13．93％，财政收入年均增长14．8％，农牧民人均收入年均增长14．5％，城镇居民人均可支配收入年均增长17．2％，农牧业基础地位得到巩固，二、三产业比重明显上升，经济结构调整有了实质性进展，基础设施和生态建设步伐加快，社会经济发展的环境条件显著改善。各项改革稳步推进，对外开放不断扩大，科技教育有了较大进步，社会各事业得到全面发展。“十五”期间，全盟经济社会发展以提高综合经济实力和城乡人民生活水平为根本出发点，抓住国家实施西部大开发战略的历史时机，搞好经济结构性战略性调整，推进农业产业化、工业化、城镇化、信息化，改造提升加工业，加快发展第三产业，大力培育主导产业；加强基础设施和生态环境建设，着力实施具有较强推动性的标志工程；进一步深化改革，扩大开放；重视发展科技教育，促进科技进步和人才开发；经济增长高于全区平均速度，国内生产总值年均增长10％左右；财政收入年均增长10％以上。2007年，兴安盟全年地区生产总值完成141．531亿元，其中，第一产业为518617万元，同比增长3．9％。第二产业为365747万元，同比增长2．9％。第三产业增加值530947万元，同比增长9．8％。其它服务业260414万元，同比增长10．9％。预计“十一五”期间，兴安盟国内生产总值年均增长率为12％，到2010年，全盟国内生产总值达到165亿元。兴安盟已有61项重点规划建设项目将陆续开工。3．2．2兴安盟电网电力负荷预测1995年、2000年兴安电网用电最大负荷依次为59．2MW、85．4MW，2005年为154MW。兴安电网“九五”期间用电负荷年均递增率为7．6％。“十五”期间兴安电网用电负荷年均递增率为12．5％。2006年兴安电网最大负荷达到195．5MW，较2005年增长26．9％。随着国内经济形势的好转，特别是经过近几年来产业结构调整，第三产业的19 第三章电力需求预测兴起以及居民生活用电的增加，兴安电网用电量呈增长趋势。“十五”期间，随着兴安盟“十五”期间重点工程项目的实施，新兴产业逐渐投产，用电负荷将逐年增长。根据兴安盟地区工业经济发展形势，并结合用电负荷自然增长规律，对兴安电网电力负荷做出预测。考虑负荷建设的不确定因素，作出兴安电网高、中、底三套电力负荷预测方案，分别见表3．5、3-6和2．7。表3．5兴安电网电力负荷预测(高方案)年份2007200820092010递增率2015递增率2020递增率最高供19522024028012．82％50012．30％8009．86％I乜负荷根据负荷预测高方案，兴安电网到2010年最高供电负荷为280MW，“十一五”期间递增率12．82％；2015年最高供电负荷为500MW，“十二五”期间递增率12．30％；2020年最高供电负荷为800MW，“十三五”期间递增率9．86％。表3-6兴安电网电力负荷预测(中方案)年份2007200820092010递增率2015递增率2020递增率最高供电1952102252407．17％40010．76％6008．45％负荷根据负荷预测中方案，兴安电网到2010年最高供电负荷为240MW，“十一五”期间递增率7。17％；2015年最高供电负荷为400MW，“十二五”期间递增率10．76％；2020年最高供电负荷为600MW，“十三五”期间递增率8．45％。表3．7兴安电网电力负荷预测(低方案)年份2007200820092010递增率2015递增率2020递增率最高供电1952002072153．31％3208．28％5009．34％负荷根据负荷预测低方案，兴安电网到2010年最高供电负荷为215MW，“十一五”期间递增率3．31％；2015年最高供电负荷为320MW，“十二五”期间递增率8．28％；2020年最高供电负荷为500MW，“十三五”期间递增率9．34％。 第四章电源规划4．1电源规划主要技术原则呼伦贝尔市及兴安盟地区煤炭、水资源丰富，非常适宜发展火电厂、水电厂混和的电力系统。结合呼伦贝尔市及兴安盟能源结构、地理条件等因素，电源建设应遵循以下原则：电源建设要依托自治区丰富的煤炭资源，重点发展火力发电，积极运用节水、脱硫等先进成熟的技术措施，推进高参数、大容量机组的使用，建设一批大型火电基地，积极加快风能等新能源发电的开发利用。(1)根据自身资源结构的特点，呼伦贝尔市及兴安盟电源建设应本着以常规燃煤火电机组为主，水利发电机组为辅的发展战略。以大型煤田为依托，建设坑口电厂，形成向区外送电的大型火电基地。大力发展具有广阔前景的水利发电，根据呼伦贝尔市及兴安盟地区水利分布优化配置。本着优化电力产业结构的原则，实现最大范围内资源优化配置。(2)电源建设项目应适应国家“厂网分开、竞价上网”的电力体制改革原则。建设资金应用合理，项目的建设进度取得恰当的经济效益。条件允许情况下优先安排建设经济效益好的大型坑(路)口电站，结合城市集中供热适当安排建设供热机组。(3)大力应用节水技术，充分利用城市中水、煤矿疏干水，大中城市周边的电厂优先考虑使用城市中水，坑口电厂充分利用煤矿疏干水。(4)注重环境保护，控制地区二氧化硫排放量。新建火电项目全部采用高效除尘，安装脱硫设备，将电厂二氧化硫排放量控制在国家对自治区要求的合理范围内。(5)使用高参数、大容量机组，发挥规模经济效益。为了降低工程投资，发挥扩建项目的优势，向区外电源点按照至少4-—6台600MW和1000MW的超临界和超超临界机组安排容量。向城市供热的机组，充分考虑城市发展空间，优先安排300MW机组。(6)大力发展外送电源，积极开拓区外市场。在满足地区用电的基础上，大力发展以霍林河和呼伦贝尔煤炭基地为中心的大型煤电基地，加速建设呼兴电网至东北电网、华北电网以及山东电网的特高压交、直流送电通道，积极开拓区外用电市场。21 第四章电源规划4．2呼伦贝尔煤炭资源状况4．2．1储量及分布呼伦贝尔市煤炭资源极其丰富，全市13个旗市中有10个拥有煤炭资源，主要集中分布在海拉尔盆地及其周围地区，含煤面积2．45万平方公里。到2007年底，全市已探明煤炭资源保有储量307亿吨，精查储量134．4亿吨，预测资源储量约630亿吨，远景储量1000亿吨。约占内蒙古自治区的16％，是黑龙江、吉林、辽宁三省总和的1．8倍。褐煤是呼伦贝尔市煤炭资源的主要煤种，约占全市总资源量的98％。褐煤发热量低、易于自燃、灰份大、不便于运输的性质决定了其主要用途是就地用于电厂发电和煤化工。由于单个煤田规模大、煤层厚、层位稳定、产状平缓、含煤系数高、宜于露天或大型机械化井工开采，呼伦贝尔市煤炭非常适合集中发展大规模煤电联营，目前已形成相当规模的开采能力。呼伦贝尔市煤炭资源主要分布在扎赉诺尔煤田、大雁煤田、宝日希勒煤田和伊敏煤矿。另外还有五九、免渡河、拉布达林、大杨树等地方煤矿。(1)扎赉诺尔煤田扎赉诺尔煤田东距海拉尔市160公里。煤田南北长45公里，东西宽23公里，面积1035平方公里。全矿区煤炭总储量为107亿吨，保有储量86．8亿吨，精查储量28．3亿吨，己开发占用储量36．9亿吨。(2)大雁煤田大雁煤田东距海拉尔市66公里。矿区东西长40公里，南北宽8公里，面积320平方公里。全矿区保有储量23亿吨，其中精查储量11亿吨。大雁矿务局已开发占用17亿吨。(3)宝日希勒煤田宝日希勒煤田南距海拉尔市20公里。煤田东西长46公里，南北宽15公里，面积690平方公里。全矿区保有储量104．7亿吨，其中精查储量41．6亿吨。(4)伊敏煤田伊敏煤田北距海拉尔市65公里，包括伊敏露天区、五牧场普查区和伊敏河找煤区等三矿区。伊敏露天区露天精查储量28．3亿吨，外围普查储量21．5亿吨，累计保有储量49．8亿吨。伊敏露天矿区目前已形成生产能力500万吨。(5)五九煤田五九煤田位于牙林线乌尔其汉站南东10公里，累计探明储量2亿吨，现保有储量为3200万吨。 第四章电源规划(6)拉布达林煤田拉布达林煤田南距海拉尔市116公里。煤田东西长约28公里，南北宽约6．5公里，面积约190平方公里。该煤田总储量为2．9亿吨，其中保有储量2．4亿吨、可靠级预测量0．5亿吨，目前生产矿占用储量仅917万吨，可采储量336万吨。(7)免渡河煤田免渡河煤田位于免渡河镇西南，累计探明储量4亿吨。(8)大杨树煤田大杨树煤田位于大兴安岭东南麓大杨树镇附近，普查表明储量为5767万吨。(9)诺门罕煤田诺门罕煤田位于内蒙古呼伦贝尔市新巴尔虎左旗境内，由内蒙古自治区有色地质勘查局108队于2007年6月勘测发现，储煤面积约264．4平方公里，预计储量205亿吨。4．2．2产能及开发进度2007年，呼伦贝尔市煤炭产量为3314．3万吨，其中扎赉诺尔、大雁、宝日希勒、伊敏四个大型矿区的煤炭产量分别为644万吨、505万吨、735万吨和941万吨。根据呼伦贝尔市“十一五”及远景煤炭工业发展规划，到2010年呼伦贝尔市煤炭生产能力将达到9000万吨／年，到2015年煤炭生产能力达到12000万吨／年，到2020年，煤炭生产能力达到15320万吨／年。4．2．3可支撑装机容量分析扎赉诺尔、大雁、宝日希勒和伊敏四大矿区煤种的低位发热量推荐值分别为3000千卡／千克、2630千卡／千克、3400千卡／千克和2960千卡／千克，取平均值为3000千卡／千克；发电标煤耗按288克／千瓦时(600MW湿冷机组平均发电煤耗)，发电机组年平均年利用小时数按5500小时，呼伦贝尔市煤炭资源探明储量按307亿吨和预测储量按1000亿吨考虑，开采期按100年估算，1吨煤炭产量按动用2．5吨资源储量考虑，其中的50％用于发电，则呼伦贝尔市煤炭资源可支撑的发电装机容量约为1650"--"54000MW。按照呼伦贝尔市的煤炭产业规划，2010年呼伦贝尔市煤炭最大产量可达到9000万吨／年，考虑外运、煤炭深加工和其他行业及民用煤4350万吨，2010年呼伦贝尔市约有4650万吨煤炭可用于发电，可支撑装机容量约12000MW，在已确定电源项目基础上可新增4800MW装机；2015年呼伦贝尔市煤炭最大产量可 第四章电源规划达到12000万吨／年，考虑外运、煤炭深加工和其他行业用煤6000万吨，2015年呼伦贝尔市约有6000万吨煤炭可用于发电，可支撑装机容量约16000MW，在现有已确定装机基础上可新增8800MW装机；2020年呼伦贝尔市煤炭最大产量可达到15320万吨／年，考虑外运、煤炭深加工和其他行业用煤7700万吨，2020年呼伦贝尔市约有7600万吨煤炭可用于发电，可支撑装机容量约20000MW，在现有装机基础上可新增12800MW。4．3呼伦贝尔市水资源状况4．3．1储量及分布呼伦贝尔市水资源非常丰沛，全市有3000多条河流，500多个湖泊，以大兴安岭为天然分水岭，形成了嫩江和额尔古纳河两大水系，水资源总量为316．2亿立方米，占自治区的56．4％，人均占有量为11760立方米，是内蒙古自治区的5倍，全国的5．4倍。其中，地表水资源总量为298．2亿立方米，地下水资源总量18亿立方米。(1)地表水除克鲁伦河外，呼伦贝尔市辖区多属嫩江水系和额尔古纳河水系。嫩江水系流域面积99249平方公里，额尔古纳河水系流域面积153151平方公里。全市地表水资源量为272亿立方米，占自治区地表水资源总量的75．1％，其中嫩江水系l83亿立方米，额尔古纳河水系l15．2亿立方米。(2)地下水呼伦贝尔市地下水资源总量为18亿立方米，其中嫩江水系4．7亿立方米，额尔古纳河水系13．3亿立方米。呼伦贝尔市地下水在时空分布上极不均衡，约有60％的地下水分布在人烟稀少的根河、诺敏河以北的山地林区，基本上没有开发利用。4．3．2水资源利用分析到2007年底，呼伦贝尔市总用水量为6．95亿立方米，占全市水资源总量的2．2％，其中一产用水为4．84亿立方米，二产用水1．36亿立方米，三产用水0．23亿立方米，城镇生活用水O．52立方米，2002～2007年年均用水增长率为6．0％。考虑工业发展加快，呼伦贝尔市用水年均增长率按9％考虑，2010年呼伦贝尔市总用水量为11．05亿立方米，2020年呼伦贝尔市总用水量为37亿立方米。相比 第四审电源规划于全市298．2亿立方米的地表水，才占了地表水资源总量的12．5％。4．3．3可支撑装机容量分析按照国家有关规定，地表水开发利用程度不能超过资源总量的60％。呼伦贝尔市地表水资源量为272亿立方米，湿冷机组的平均耗水量按0．8立方米／秒／百OMW计算，机组平均年利用小时数按5500小时考虑，即使考虑10％的地表水被用来发电，呼伦贝尔市的水资源也能支撑175000MW的燃煤装机。因此呼伦贝尔市的水资源是完全能够满足火电基地对水资源的要求，并不是呼伦贝尔市建设燃煤机组的限制冈素，从水资源角度来看，在呼伦贝尔建设大型煤电基地是可行的。4．4呼伦贝尔市电源建设规模分析根据目前探明的煤炭资源保有储量，呼伦贝尔市可支撑的发电装机容量最大约为54000MW；按照煤炭生产规划，2010年呼伦贝尔市可支撑9000MW的装机，2015年为16000MW，2020年为20000MW。考虑现有装机容量和已确定的电源项月，近期2010呼伦贝尔市可再增加装机1800MW，2015年上可新增8800MW装机，2020年可新增12800MW装机：根据呼伦贝尔市水资源的论证分析，水资源不是呼伦贝尔市发展煤电的制约因素。考虑到一个大型矿井的建设周期一般为一年左右，大型发电厂的建设周期需要2"-3年，只要电厂项目确立，煤矿的建设是可以跟得上的。综合上述对煤炭储量、煤炭生产能力、水资源储量、水资源利用情况和环保容量的分析，呼伦贝尔市可开发的煤电装机容量可按30000MW考虑，近期可再增加装机3000MW[is·23]。4．5电源规划根据电源规划的主要技术原则，火力发电厂应优先安排经济效益较好的坑口电厂，并结合城市供热发展热电机组。此外，根据电源项目送电方向的不同，呼兴地区新增电源可分为外送电源项目和区内自用电源项目两部分。4．5．1区内自用电源规划(1)海拉尔热电厂扩建 第四章电源规划海拉尔热电厂扩建2x200MW供热机组位于呼伦贝尔市海拉尔市区内，现有1×12+2×6MW供热机组。为缓解呼伦贝尔电网电源装机不足局面和海拉尔区不断增长的供热需求进行扩建。电厂扩建场地开阔，交通便利，条件良好。该工程已经得到国家发改委核准，计划2009年投产。(2)满洲里热电厂满洲里热电厂2x200MW供热机组新建工程厂址位于满洲里市扎赉诺尔矿区，该项目主要为高载能工业园区供电、供热。一期工程建设2x200MW供热机组，计划以220kV电压等级接入系统。该工程已经得到国家发改委核准，工程计划2009年实现投产。(3)牙克石热电厂牙克石热电厂2×200MW供热机组拟建于牙克石市西4．5公里处，厂址位于牙克石市与大雁之间，301国道南侧。生产用水采用牙克石污水处理厂城市中水，燃煤采用大雁矿褐煤，煤源距厂址较近。(4)扎兰屯热电厂扎兰屯热电厂2X150MW供热机组拟建于扎兰屯市附近。(5)雁南热电厂雁南热电厂2×150MW供热机组拟建于大雁煤矿附近。(6)灵泉热电扩建灵泉热电厂扩建2×125MW机组，厂址位于扎赉诺尔矿区灵泉热电老厂扩建端。(7)兴安热电厂兴安电厂位于兴安盟乌兰浩特市西北部约lkm处，厂址占用旧机场和耕地，地势平坦，交通便利。本工程燃用宝日希勒矿煤，工业用水采用乌兰浩特市污水处理厂的中水，灰场位于厂址北约5km，冈干敖包山山脚下，地势较平。兴安电厂一期建设2×300MW空冷供热机组，选用空冷汽轮发电机组和煤粉锅炉。计划2009年建成投产。目前，该电厂接入系统设计已经通过审查，电厂以双回220kV线路接入东北电网的白城500kV变电站。(8)科右中热电厂内蒙古科右中旗热电厂1×330MW供热机组工程厂址位于内蒙古东北部的兴安盟科尔沁右翼中旗(简称科右中旗)，旗政府所在地巴彦呼舒镇境内，电厂处于镇西南方向的工业园区内，距离突泉变电站约40km。本项目一期工程1×330MW供热机组，并留有扩建的可能：预计2009年投产发电。呼伦贝尔电网在与兴安盟电网形成统一电网后，由于地区供电区域的扩大，供电负荷增加，电力装机明显不足。为了满足呼伦贝尔电网及兴安电网负荷供电 第四章电源规划的要求，并考虑到呼伦贝尔及兴安盟电网负荷总量较小，近期电源装机建设仍主要以150MW～200MW供热机组为主，远期结合城市供热、供电，并根据国家产业政策，主要发展单机容量为300MW的供热机组。4．5．2外送电源规划呼伦贝尔市做为内蒙古东部重要的电力能源基地，兴建了一批单机容量在600MW及以上的大型火力坑口发电厂。到2008年lO月，呼伦贝尔电网已获核准的外送电源装机包括：呼伦贝尔能源2x600MW机组，鲁能2x600MW机组和伊敏三期2×600MW机组。除上述呼伦贝尔煤电基地新建大型火电机组外，兴安盟地区结合自身区位优势，结合呼伦贝尔煤电基地外送通道的建设，新建大型火力发电厂，就近向东北电网送电。目前正在开展前期工作，计划在“十一五”期间投产的项目包括：科右中电厂2×600MW机组和霍乌路口电厂2×600MW机组。呼兴电网在“十一五”期间规划建设的外送电源项目总容量为6000MW。除通过呼辽±500kV直流外送3000MW外，还需要通过交流通道向东北电网送电3000MW。除上述项目外，目前各发电公司围绕伊敏、扎赉诺尔、大雁和宝日希勒等煤田进行了一系列的规划选厂工作，大型电源项目的规划容量约50000MW，主要电源点如下：(1)满洲里深能源发电厂厂址位于301国道以北，满达公路以西，距扎煤公司地销煤场2．3公里，电厂燃用扎煤公司生产的煤炭；水源采用矿井疏干水，距地面氧化塘6公里，扎罗木得水库水权置换水量做为备用水源；电厂规划容量4x600MW，项目分两期建设，一期建设规模为2x600MW，二期续建两台。电厂备用水源使用灵东矿矿井疏干水，己获得自治区水利厅批复。(2)鲁能大雁电厂厂址位于呼伦贝尔市大雁矿区，西距海拉尔约60公里，东距牙克石市18公里，电厂燃用大雁矿区煤炭：301国道和滨洲铁路从矿区穿过，自建矿铁已与滨洲线接轨，交通便利。大雁电厂规划容量6x600MW，与大雁矿区规划产能1300万吨／年配套；一期容量为4x600MW机组，与大雁矿区现有煤矿产能830万吨／年配套。(3)伊敏煤电四期工程电厂位予鄂温克旗伊敏河畔的旗马场，在原伊敏电厂址南面紧邻进行扩建。厂址北距呼伦贝尔市约85公里，西北距伊敏河露天煤矿3公里，东距伊敏河127 第四章电源规划公里。电厂燃用伊敏露天矿的褐煤，通过皮带机输送至电厂。水源采用矿井疏干水和红花尔基在建水库水。电厂规划装机7400MW，一期已建设2x500MW机组，二期已建设2x600MW机组，三期正在建设2x600MW机组，2010年实现双投。四期规划再建2x1000MW机组。(4)京能呼伦贝尔电厂厂址位于呼伦贝尔市新巴尔虎左旗阿尔公地区，西距满洲里扎赉诺尔区25公里、距阿尔公煤田2．5公里。煤源采用扎赉诺尔煤系阿尔公矿、湖北矿，进行煤电一体化开发，呼伦贝尔市人民政府已经同意将这一煤田配置给该项目。水源采用扎赉诺尔煤业公司及阿尔公矿疏干水。电厂规划总容量6400MW，一期工程4x600MW。该电源点参加过呼伦贝尔煤电基地大型电力项目优选工作。(5)大唐海拉尔电厂大唐海拉尔电厂由大唐集团公司规划建设，厂址位于呼伦贝尔市海拉尔区谢尔塔拉循环经济产业区境内，西南距海拉尔约25公里，电厂燃用宝日希勒煤田谢尔塔拉露天煤矿的褐煤，属于坑口电厂，燃煤直接通过皮带输送至电厂。水源取自煤矿疏干水和拟建的扎罗木得水利水电枢纽工程。电厂规划容量4x600MW，一期建设2x600MW。．(6)华能扎赉诺尔发电厂(灵泉电厂厂址)厂址位于扎赉诺尔区中心南侧约8公里，现有厂区占地面积约48．5公顷。电厂用煤由灵东矿将煤炭沿专用铁路和既有的灵泉电厂运煤线运至厂区，水源采用灵泉、灵东矿井疏干水水处理厂直供。电厂规划装机容量2xIOOOMW发电机组。(7)华能达赉湖电厂厂址拟选华能达赉湖2x200MW发电机灵西厂址北临，占地面积均约40公顷。地类为国有牧草地。拟选厂址不压覆重要矿床，工程场地内无活动断裂通过，稳定性好，无危及厂址潜在地质灾害。电厂用煤由灵泉矿将煤炭沿专用铁路和正在建设的2x200MW达赉湖热电厂、煤化工运煤专用铁路运至厂区；水源采用铁北、铁南矿井疏干水水处理厂直供。电厂规划装机容量2x600MW发电机组。完成呼伦贝尔地区投资机会研究和电厂选址工作。(8)华能(北方电力)宝日希勒电厂位于海拉尔西北约10"--13公里，陈旗境内的敖包山厂址，电厂燃用宝日希勒煤矿的褐煤，通过皮带机输送至电厂，水源取矿区露天矿疏干水和海拉尔河河漫滩地下水，水源地位于海拉尔河中游陈巴尔虎旗境内，据厂址约6～7公里。电厂规划装机容量3600MW，一期建设4x600MW机组，二期再建2x600MW。该电源点参加过呼伦贝尔煤电基地大型电力项目优选工作。 第四章电源规划(9)鲁能鄂温克电厂厂址位于鄂温克族自治旗境内，紧邻待开发建设的伊敏河东矿区煤田。电厂燃用伊敏河东煤矿的褐煤，通过长皮带机输送至电厂，供水水源为疏干水和伊敏河流域水。鲁能鄂温克电厂本期装机容量为4x600MW，远期规划容量为6x600MW。鄂温克电厂一期2x600MW发电机组已核准。(10)蒙能诺门罕电厂厂址距拟开发诺门罕煤矿4公里，煤炭可通过皮带运输到电厂，电厂主水源用煤矿疏干水，备用水源由呼和诺尔水供给。电厂规划容量3960MW(6x660MW)，一期建设2x660MW超临界机组，二期建4x660MW超临界机组。(11)呼伦贝尔能源电厂呼伦贝尔能源电厂由北京国华电力有限责任公司规划建设，电厂厂址位于内蒙古自治区呼伦贝尔市宝曰希勒。电厂本期工程按2x600MW或4x600MW空冷机组设计，电厂规划规模为6x600MW空冷机组。一期2x600MW发电机组已核准。(12)大唐呼伦贝尔电厂厂址位于呼伦贝尔市鄂温克族自治旗境内，西北距海拉尔约10．12公里，电厂燃用南屯．西索木煤ffj的褐煤，属于坑口电厂，燃煤直接通过皮带输送至电厂。水源取自煤矿疏干水和拟建的扎罗木得水利水电枢纽工程。电厂规划容量6x1000MW，一期建设2x1000MW或2x600MW。(13)京能集团呼和诺尔五一煤电基地厂址位于新巴尔虎左旗阿木古郎镇五一牧场，北距阿木古郎镇10公里。本项目已完成配置煤炭资源，将实现煤电一体化开发。电厂燃用呼和诺尔五一煤田的褐煤，水源采用矿井疏干水，备用水源为呼和诺日湖水，发电规划总容量4000MW，一期2xlOOOMW发电机组，二期2xlOOOMW发电机组。(14)鲁能集团呼和诺尔电源点厂址位于新左旗阿木古郎镇东约60公里，乌兰诺尔附近，紧邻两伊铁路，交通方便。煤源为呼和诺尔煤田，水源为煤矿疏干水，备用水源为红花尔基水库水。(15)鲁能集团嵯北电源点厂址在满洲里东北方向，距离满洲里市约60．70公里，煤源为新巴尔虎左旗胡列也吐煤田嵯北区，水源以矿井疏干水作为主要供水水源：煤区边缘毗邻额尔古纳河，相距5公里，考虑作为备用水源。厂址距离滨州铁路约30公里，距离301国道20公里，交通方便。电厂规划容量4x600MW，一期建设2x600MW。各电源点的规划容量、一期容量、投资业主和前期工作进展如下表4．1所示：29 第网章电源规划表4．1呼伦贝尔煤电基地大型电源项目情况序号项目名称规划容量一期容量主要投资方前期工作深度华能、深1满洲里发电厂24001200可研能源2鲁能大雁发电厂36001200鲁能集团初可研3伊敏电厂四期2000华能集团初可研4京能呼伦贝尔电厂64001200北京能源可研b大唐海拉尔电厂24001200大唐集团规划6扎赉诺尔发电厂2000华能集团初可研7满洲里达赉湖电厂1200华能集团初可研8华能宝日希勒电厂36001200北方电力初步设计9鄂温克电厂36001200鲁能集团初步设计10诺门罕电厂39601320蒙能投初可研11国华宝日希勒电厂36001200国华电力初步设计12大唐呼伦贝尔电厂60001200大唐集团初可研13京能集团呼和诺尔40002000北京能源规划14鲁能集团呼和诺尔2000鲁能集团规划15鲁能集团嵯北电源24001200鲁能集团规划合计4916023720从上表可以看到，呼伦贝尔煤电基地目前正在开展前期工作的大型电源项目一期装机容量将达到23720MW，远期规划容量将达到49160MW。 第五章电力甲衡第五章电力平衡5．1东北电网电力市场空间分析2007"-2012年东北电网新增负荷22600MW，系统需要新增装机19250MW；2012"--"2015年东北电网新增负荷15000Mw，系统需要新增装机17400MW；2015"-2020年东北电网新增负荷31500MW，系统需要新增装机37170MW；扣除规划中的水电、核电、燃机、抽水蓄能和新能源发电，以及已核准的电源项目，到2012年东北电网有电力市场空间4720MW，2015年有电力市场空间19800MW，2020年有56960MW。东北电网电力市场空间计算结果如下表．1所示：表5．1东北电网电力市场卒间项目／年份2007201020122013201420152020一、最高发电负荷381605159060750653507032075690107190二、外购f+)外送(一)-800—1500-1500—1500-1500三、需要装机容量6371074710788908475091090128260四、当年投产机组容量46703200O0五、当年退役机组容量10900O六、年底装机容量554606462073290七、不可利用容量414032901990八、当年可用装机604806999071290九、市场空间32304720760(31346019800569605．2呼兴电网电力平衡5．2．1电力平衡的主要原则：(1)未计及企业自备的自发自用小火电机组；(2)综合备用容量按22％考虑；(3)未考虑受水资源限制的地区季节性小水电机组；(4)装机平衡一为当年投产机组按二分之一容量计入平衡；装机平衡二为当年投产机组按全部容量计入平衡。 第五章电力平衡5．2．2呼伦贝尔电网电力平衡根据呼伦贝尔电网电力负荷预测高、中、低方案以及规划地区性电源装机安排，做出呼伦贝尔电网电力平衡见表5．2、5．3和5-4。(1)高负荷方案从电力平衡(高方案)结果可以看到，呼伦贝尔电网由于电源建设进度相对滞后于地区负荷发展，在“十一五”期间一直呈现缺电局面，2008年缺少装机容量638MW，2009年缺少装机容量115MW"---515MW，2010年缺少装机容量271MW---"346MW。“十二五”期间，由于地区新增电源装机较少，呼伦贝尔电网缺电局面将继续加剧，到2015年缺少装机容量将达到400MW-,-475MW。到2020年呼伦贝尔电网最大缺少装机容量将达到1789MW。(2)中负荷方案、从电力平衡(中方案)结果可以看到，呼伦贝尔电网在“十一五”期间仍一直呈现缺电局面，但相对高负荷方案，缺少装机容量有所降低。2008年缺少装机容量544MW，2009年考虑当年投产机组一半计入平衡缺少装机容量362MW，若考虑当年投产机组全部计入平衡则略有盈余，到2010年又缺少装机容量54MW。“十二五”初期，由于地区新增电源装机较少，呼伦贝尔电网缺电局面仍将持续。随着后续机组的建设，到2015年呼伦贝尔电网将出现电力盈余，盈余装机容量将达到53MW～128MW。(3)低负荷方案从电力平衡(低方案)结果可以看到，呼伦贝尔电网在“十一五”中期仍呈现缺电局面，2008年缺少装机容量294MW。到“十一五”后期，随着呼伦贝尔电网新增电源装机的集中投产，到2009年呼伦贝尔电网将出现电力盈余，考虑当年投产机组全部计入平衡，则盈余装机容量371MW，到2010年盈余装机容量424MW。考虑当年投产机组按二分之一计入平衡，2009年呼伦贝尔电网将缺少装机容量29MW，到2010年呼伦贝尔电网将盈余装机349MW。“十二五”初期，考虑后续机组的投产，呼伦贝尔电网完全可以满足小负荷方案下地区新增负荷的供电，呼伦贝尔电网一直呈现电力盈余局面，到2015年盈余装机容量711MW。根据电力平衡结果，在高、中负荷方案情况下，呼伦贝尔电网仍属于缺电电网，仍需要加快开展电源项目前期工作，做好“十二五”、“十三五”期间的电源建设安排。在低负荷方案情况下，呼伦贝尔电网目前开展前期工作的电源装机完全可以满足电网在“十一五”后期及“十二五”期间的电力供应，并有适量盈余。到“十三五”期间，根据电源规划建设适当容量的电源装机也可以满足呼伦贝尔电网“十三五”期间的负荷供 第五章电力平衡电需求。5．2．3兴安电网电力平衡根据兴安盟电网电力负荷预测高、中、低方案以及规划地区性电源装机安排，做出兴安电网电力平衡见表5．5、5-6和5—7。(1)高负荷方案从电力平衡(高方案)结果可以看到，兴安盟电网由于电源建设进度相对滞后于地区负荷发展，在“十一五”中后期一直呈现缺电局面，2008年缺少装机容量156MW。到2009年，随着科右中热电厂1x330MW机组的投产，地区将出现电力盈余，考虑当年投产机组全部计入平衡，则盈余装机容量148MW，到2010年盈余装机容量659MW。考虑当年投产机组按二分之一计入平衡，2009年兴安电网缺少装机容量17MW，到2010年兴安电网将盈余装机329MW。“十二五”期间，由于地区无新增电源装机，兴安盟电网在2011年后盈余装机容量将逐年减少，到2015年盈余装机容量为到367MW。(2)中负荷方案从电力平衡(中方案)结果可以看到，兴安盟电网电力盈缺变化规律与高负荷方案基本相同，在“十一五”中期一直呈现缺电局面，2008年缺少装机容量142MW。到2009年，随着科右中热电厂1x330MW机组的投产，地区将出现电力盈余，考虑当年投产机组全部计入平衡，则盈余装机容量168MW，到2010年盈余装机容量712MW。考虑当年投产机组按二分之一计入平衡，2009年兴安电网盈余装机容量3MW，到2010年兴安电网将盈余装机412MW。“十二五”期间，由于地区无新增电源装机，兴安盟电网在2011年后盈余装机容量将逐年减少，到2015年盈余装机容量为到500MW。(3)低负荷方案从电力平衡(低方案)结果可以看到，兴安盟电网电力盈缺变化规律与高、中负荷方案基本相同，在“十一五”中期一直呈现缺电局面，2008年缺少装机容量129MW。到2009年，随着科右中热电厂1x330MW机组的投产，地区将出现电力盈余，考虑当年投产机组全部计入平衡，则盈余装机容量192MW，到2010年盈余装机容量745MW。考虑当年投产机组按二分之一计入平衡，2009年兴安电网盈余装机容量27MW，到2010年兴安电网将盈余装机445MW。“十二五”期间，由于地区无新增电源装机，兴安盟电网在2011年后盈余装机容量将逐年减少，到2015年盈余装机容量为到606MW。根据电力平衡结果，在高、中、低负荷方案情况下，兴安盟电网电力盈缺的变化规律基本相同，在“十一五”中期电力缺额逐年减少，到“十一五”后期与“十二五”期间出 第五章电力平衡现电力盈余。出现上述变化规律主要与兴安盟电网总体规模较小，新增大容量机组所占比例较大，使兴安盟电网电力盈缺出现颠覆性的变化。从上述对兴安盟电网进行的电力平衡分析来看，由于兴安盟电网总负荷水平较低，电力缺额可由地区新增电源装机供给，也可由其它电网供给。而仅靠兴安盟电网自身不能解决大容量机组接入后所带来的电力平衡问题，需要实现与大容量电网的联网运行。表5-2呼伦贝尔电网电力平衡(高方案)序200720082009201020112012201320142015项目20ZO年l号笠正笠焦笠生笠最高供电负荷5287989801200138015601720188020003000最高发电负荷58788710891333153317331911208922223333综合备用容量147222272333383433478522556833四需要装机容量733110813611667191721672389261l27784167五电网实际装机4734701246139615281628207822282378，、当年投产容量080015020045015001满洲里热电J‘4002牙克石热电厂2003海拇尔热电厂4004扎兰屯热电厂1500雁南热电厂1506灵泉热电厂250七退役机组容量32418100八受阻容量九装机平衡一-260—638—515—346-464-639-536-458-475-1789{‘装机平衡二-260—638一115-271-389—539-311-383—400-1789表5-3呼伦贝尔电网电力平衡(中方案)序20072008200920项目号芷笠矩10年11焦12年13年14年15年20年最高供电负荷528730870990114012801400152016202480最高发电负荷58781l9671100126714221556168918002756综合备用容量147203242275317356389422450689四需琵装机容量733101412081375158317781944211122503444 第五章电力平衡匠电9c司实际装机4734701246139615281628207822282378／、当年投产容鼍O080015020045015001满洲里热电厂4002牙克石热电广2003海托尔热电厂4004扎兰屯热电厂1505雁南热电厂1506灵泉热电广250七退役机组容量32418100八受阻容量九装机平衡一-260-544-362-54一130-250—9l4253—1066十装机甲衡，一．-260-544382l一03—150134117128—1066表5—4呼伦贝尔电网电力平衡(低方案)2007200820092010201120122013201420152020序号项目芷笠正笠在生笠最高供电负荷5285506307008509401030112012002000最高发电负荷58761l70077894410441144124413332222综合备用容量147153175194236261286311333556四需要装机容霞733764875972118113061431155616672778五电网实际装机4734701246139615281628207822282378／、当年投产容量0O800150200450150O1满洲里热电厂4002牙克白．热电厂2003海拉尔热电厂4004扎兰屯热电厂1500雁南热电厂1506灵泉热电厂250七退役机组容量32418100八受阻容量九装机平衡一一260—294-29349272222422597636-400十装机甲循二一260-294371424347322647672711-40035 第五章电力平衡表5-5兴安盟电网电力平衡(高方案)序20072008200920lO201120122013201420152020项目号在笠年笠生年芷焦笠焦最岛供电负荷195220240280320360400450500800最高发电负荷212239261304348391435489543870综合备用量47535767778696108120191四需要装机容量2592923183714244775305976631061五电网实际装机1364661030930／、当年投产容量50O3306000O0乌兰浩特热电150厂2兴安热电厂600科右中旗热电3330厂七退役机组容量36100八受阻容量九装机平衡一一148—156—17359606553500433367—13l十装机甲衡■一123—156148659606553500433367一13l表5-6兴安盟电网电力平衡(中方案)200720082009201020ll2012201320142015序号项目2020矩焦定盆年篷矩氲最高供电负荷195210225240270300330360400600最高发电负荷212228245261293326359391435652综合备用容量475054576572798696143四需要装机容量259278298318358398438477530796五电网实际装机1364661030930—L当年投产容量5003306000O0O，、乌兰浩特热电150厂2兴安热电厂6003科右中旗电厂330七退役机组容量36100 第五章电力平衡八受阻容量九装机甲衡一-148—1423412672632592553500134{‘装机平衡二一123一1421687126726325925．53500134表5—7兴安盟电网电力平衡(低方案)2007200820092010201120122013201420152020序号项目正篷生正芷笠芷生最高供电负荷195200207215235255275295320500最高发电负荷212217225234255277299321348543综合备用容量47485051566l667l77120网需要装机容量259265275285312338365391424663五电网实际装机1364661030930／、当年投产容量50O3306000O0O乌兰浩特热电l50厂2兴安热电厂600科右中旗热电3330厂七退役机组容量36100八受阻容量九装机平衡一-148—12927445718692665639606267f‘装机平衡■一123—12919274571869266563960626737 第人章电嘲规划第六章电网规划6．1呼伦贝尔电网及兴安盟电网与周边电网关系分析目前，呼伦贝尔电网已经形成西起满洲里变，向东经海拉尔东郊变、牙克石西郊变，直到扎兰屯市扎兰屯西郊变的长约500公里的220kV链式主网架。并通过1lOkV、66kV电压等级辐射状向周围地区供电。此外海拉尔友好变通过友好变至伊敏一次变的单回220kV线路以及伊敏一次变至伊敏电厂的单回220kV线路与伊敏电厂220kV侧相连，接带海拉尔地区部分负荷，与呼伦贝尔电网没有电气联系。此外，呼伦贝尔电网还通过扎兰屯西郊变～兴安电网音德尔变的单回220kV线路与兴安电网联网运行，接带兴安电网音德尔变及乌兰哈达变的负荷。到2007年底，呼伦贝尔电网还投产扎兰屯西郊变～尼尔基的220kV输变电工程，使电网覆盖范围进一步扩大。兴安盟电网现已形成220kV的主干网架，北起扎赉特旗的音德尔变，东至突泉县的突泉变。并分别通过单回220kV线路与呼伦贝尔电网及蒙西电网相连。目前兴安盟电网内部供电分为三个部分：一、音德尔变与乌兰哈达变由呼伦贝尔电网供电；二、突泉变由蒙西电网供电：三、乌兰浩特北郊变由东北电网的右中变供电。其中，突泉变可根据运行情况，由呼伦贝尔电网供电，但蒙西与蒙东电网之间暂不联网运行。6．2呼兴电网建设500kV变电站的必要性受地理条件和当地经济发展水平制约，呼兴电网规模一直没有发展壮大，经过“十五”后期和“十一五”前期的努力，目前呼兴电网已形成西起满洲里变，向东经海拉尔东郊变、牙克石西郊变，扎兰屯西郊变，向南至音德尔变、乌兰哈达变，直到突泉变的长约900公里的220kV链式主网架，并通过突泉至高力罕的线路实现与蒙西电网的220kV贯通线路，由于受稳定水平限制，目前该线路处于断开状态。蒙东蒙西联网220kV线路的建设，加强了呼伦贝尔电网及兴安电网的网架结构，提高了电网供电能力，结束了呼伦贝尔市及兴安盟供电长期孤立运行或依靠东北电网的局面，形成了供电“洼地”效应，促进了地区经济发展。但是与蒙西电网距离遥远，联网220kV线路送电能力有限，运行稳定水平较低，不能彻底解决两盟市供电问题，有必要继续加强电网建设，依托坚强的电网结构及大电网的支撑，增强电网供电能力及接纳大容量发电机组的能力，以满足经济发展和人民不断增长的物质文化生活的需要。(1)新建200MW及300MW机组运行可靠性根据《电力系统设计手册》中的规定：最大机组容量一般不超过系统总容量的8 第r，、i章电网规划％～10％。对形成中的电力系统，若负荷增长迅速或较快就可连入其他大电力系统时，可根据具体情况进行技术经济论证后，选用较大容量的机组。而目前呼兴电网规模仅为550MW左右，在科右中、满洲里或海拉尔等单机容量为330MW或200MW的电厂投运时，该电网规模将达到1700MW左右，因此200MW、300MW机组占系统总容量的比重在15％以上，超过了《电力系统设计手册》中最大机组容量的规定。一般而言，如果系统单机容量占系统总容量的比重过大，其面临的问题主要是电力系统的频率稳定问题，以海拉尔热电厂2x200MW机组为例，当电厂正常运行时，电厂2x200MW机组的有功出力既能够满足当地负荷的要求，也能够满足呼伦贝尔地区负荷的需求，但是当地区负荷减小，如果海拉尔热电厂的发电机组能够随着负荷的变化而及时调整时，电网的平均运行频率将保持额定值，如果海拉尔热电厂2x200MW机组的有功出力高于负荷值，电网的平均运行频率将高于额定值，而当海拉尔热电厂其中1x200MW机组故障或检修退出运行时，电厂的有功出力低于负荷值，电网的平均运行频率将低于额定值。而当电力系统运行频率偏离额定值过多，会对电力用户带来不利影响，而受影响最大的是发电厂本身，非额定运行频率将给汽轮机叶片带来损伤，同时易导致发电厂全停，甚至最终导致频率崩溃事故，造成电力系统全停。因此，在现在的电力系统中都安装了专门的低频保护，但是即便如此，在电力系统运行频率异常时，仍然要损失负荷。尽管呼伦贝尔地区电网与兴安盟电网乃至蒙西电网实现了联网，但是兴安盟电网、呼伦贝尔电网都是小型电网，而且它们与蒙西电网的联网属于弱联电网，在发生大扰动状态下，兴安盟电网和蒙西电网对呼伦贝尔电网进行事故支援的能力有限。解决上述问题的方式是建设坚强的呼兴电网，建设以500kV电网为主网架、以220kV电网为依托的电网结构，并将呼兴电网与距离较近的、坚强的东北主网连接起来，如果呼兴电网与东北主网互联，呼兴电网将与大型区域性电网联网，就不会产生上述频率稳定问题。因此，从新建200MW及300MW机组运行可靠性方面考虑，建设呼伦贝尔及兴安盟500kV电网结构，并与东北电网联网是必要的。(2)满足呼兴电网新增负荷的供电需求呼伦贝尔及兴安盟地区由于地域辽阔，负荷分布较为分散，电网结构十分薄弱，负荷供电可靠性不高。随着地区新增负荷的不断发展，现有电网难以满足呼伦贝尔及兴安盟地区新增负荷的安全可靠供电。因此，进一步完善呼兴电网结构，建设孥强的呼兴电网500kV主干网架，并与东北电网联网是必要的。同时，加快呼兴电网的500kV主干网架的建设，可以实现呼兴电网各地区之间的500kV联络，避免220kV和1lOkV电网的重复建设，节约电网建设资金。39 第六章电嘲规划此外，如果不加快建设呼兴电网500kV主干网架，地区新建大型电源只能外送向区外送电，而呼兴电网本地却面临因为电源不足，而使得新增负荷无法供电的局面。呼辽±500kV直流输电线路的输电能力为3000MW，而目前已核准接入的电源装机容量为3600MW，扣除厂用后，仍需限制电厂出力约300MW。一方面是地区电源出力受限，一方面是新增负荷难以供电。建设呼兴500kV主网，可以有效解决这一矛盾，在满足向东北电网送电3000MW的基础上，盈余电力可以就近向当地负荷供电，不仅可以增加呼兴电网的供电能力，提高电网供电可靠性，还可以充分发挥大容量机组的优势，提高煤电转化效率，使电厂运行更加经济、合理。(3)加强呼兴电网外送电能力的需要呼辽±500kV直流采用点对网送电形式，3600MW的电源装机全部通过±500kV直流线路送至东北电网。在直流线路发生单极闭锁或双极闭锁情况下，送端机组只能采取切机措施，不仅影响电厂的安全稳定运行，还会影响机组的运行寿命和运行经济性。加快建设呼兴电网500kV主干网架，建设呼兴电网与东北电网两个以上的500kV交流联络通道，可以形成呼兴电网与东北电网之间的“强直强交”电网联系，不仅可以提高呼兴电网电力外送能力，还可以保证东北地区电网的用电安伞性和可靠性。不仅可以实现在最大范围内的资源合理优化配置，还可以使呼兴电网的电源外送更加稳定，电网结构更加坚强。(4)满足呼辽直流送电汇集电源需要国家从振兴东北工业经济大局出发，大范围优化能源结构，将内蒙古东部四盟市作为东北地区重要的能源基地，将依托内蒙古东部四盟市资源和地域优势，大力开发蒙东地区煤电基地。其中呼伦贝尔～辽宁±500kV直流输电工程就是开发蒙东能源基地向东北送电的重点工程。一期建设呼伦贝尔～辽宁±500kV直流输电工程，送电能力3000MW，并配套在呼伦贝尔建设6x600MW发电机组，已经确定伊敏电厂三期2x600MW、宝日希勒电厂2x600MW、五牧场电厂2x600MW为送电电源，以及伊敏换流站及相应配套500kV线路。如何将人容量电力j1：集到直流换流站是充分发挥呼伦贝尔资源优势，做大做强呼伦贝尔能源基地的总有课题。建设呼伦贝尔500kV变电站，汇集电源并向直流环流站输送电力，能够避免各电源分别向直流换流站送电，节约输电线路路径走廊，为进一步开发建设呼伦贝尔能源基地留有发展空间。从满足呼伦贝尔及兴安盟地区高速增长的电力需求方面，从满足呼兴地区电网中新建200MW及300MW机组的运行可靠性，从提高伊敏电厂送出稳定性，满足呼辽直流送电汇集电源需要等方面，建设坚强的呼兴电网，并与东北电网联网都是十分必要的。呼兴地区电网与东北电网联网后，正常方式下与蒙西电网联网线路起备用作用。 第六章电网规划6．3呼兴电网规划方案设想6．3．1伊敏电厂概述伊敏地区位于鄂旗中心，呼伦贝尔市政府所在地——海拉尔区南部，伊敏发电厂为华能伊敏煤电公司所属企业，电厂位于呼伦贝尔市鄂温克旗伊敏河畔的旗马场。电厂燃用伊敏煤矿褐煤，直接用皮带供煤；供水水源为疏干水和伊敏河流域水。伊敏电厂一期工程安装俄罗斯生产的2×500MW汽轮发电机组，两台机组分别于1998年和1999年投产发电，经2回500kV线路接入500kV冯屯变电所，与东北电网相接，电厂现有l组360MVA联变。伊敏电厂二期工程计划扩建2×600MW发电机组，预计在2007年、2008年各投运l台机组，通过在现有的500kV伊冯线上装设串联电容补偿装置后送出。至此，电厂一、二期工程已充分利用了500kV伊冯线的输送能力，电厂扩建机组应考虑采用其他通道送出。伊敏发电厂三期工程计划扩建2×600MW发电机组，是呼辽±500kV直流送电电源之一，将配合呼辽±500kV直流工程建设。为了满足直流系统启动的需要，需要直流输送容量的10％作为其启动电源，而呼伦贝尔地区电网到2010年左右装机容量为1000MW左右，直流输送容量的10％为300MW，占整个呼伦贝尔系统的1／3，因此，呼伦贝尔电网单独作为直流系统启动电源较弱。为了满足直流系统启动的需要，根据送端换流站的地理位置，可考虑伊敏电厂配合呼伦贝尔电网作为直流系统启动电源，因此，呼伦贝尔换流站需要与伊敏电厂一、二期及呼伦贝尔电网。呼辽±500kV直流送电线路与伊冯大500kV交流送电线路形成交直流混和送电方式。目前，呼伦贝尔电网中的南郊变、氯碱变、友好变、伊敏一次变由伊敏电厂供电，伊敏一次变220kV与伊敏电厂联络变220kV倾U通过一回线相连。西山变～南郊变、海东变～氯碱变线路正常方式解列运行【24之91。6．3．2呼兴电网规划方案根据前述呼兴地区电网现况及伊敏电厂情况，呼兴地区电网建设500kV电网方案如下：(1)“十一五“规划方案一A：将呼辽±500kV直流的汇集站一一巴彦托海开关站扩建为海拉尔500kV变电站，同时建设西起满洲里，向东经海拉尔，直到牙克石的双回500kV输变电工程，形成呼伦贝尔电网“一”字形的主干网架结构。同时新建海拉尔至阿尔山至乌兰浩特的双回4l 第六章电网规划500kV输变电工程。同时将伊冯双回500kV线路破口接入扎兰屯500kV变电站，伊敏电厂一二期与三期并列运行。各地区220kV网架以500kV变电站为中心，形成局部坚强的220kV供电网架。呼兴电网形成一个直流外送通道和两个交流外送出口，共1回直流线路和5回交流线路与东北电网相连。同时呼兴电网与东北电网形成包括海拉尔、呼辽±500kV直流换流站、伊敏电厂、扎兰屯、乌兰浩特、阿尔山、冯屯、大庆、松北、哈南、长春、松源和白城在内的一个长距离的500kV环网结构。此外，目前呼兴电网与赤峰、通辽电网联网受体制因素的限制，还存在较多的不确定因素。因此，本次规划在呼兴电网内部500kV网架规划以及与东北电网联网方案的基础上，考虑预留呼兴电网与赤峰、通辽电网联网的出口，可根据电网发展的实际情况，适时的建设乌兰浩特至右中的双回500kV输变电工程，呼兴电网可通过右中500kV变电站与赤峰、通辽电网实现联网。具体联网方案将在第六章中详细论述。呼兴电网“十一五“规划方案一A见图6．1。根据方案一A，呼兴电网与东北电网形成的环网结构内总长度将超过2000公里，环网内线路故障后会引起环网内潮流大规模转移，非常不利于电网的安全稳定运行，还可能造成单一事故的扩大化。因此，建议应考虑在该环网内建设纵向联络线，将该环网结构一分为二，大大缩短环网内的电气距离，不仅可以保证呼兴电网和东北电网500kV主干网架的安全稳定运行，也可以为呼兴电网电源外送提供坚实的保障。(2)“十一五“规划方案一B：在方案一A的基础上，考虑新建乌兰浩特至扎兰屯的双回500kV输变电工程。呼兴电网形成以海拉尔、呼辽士500kV直流换流站、伊敏电厂、扎兰屯、乌兰浩特和阿尔山为顶点的500kV双回环网结构。乌兰浩特至扎兰屯双回500kV线路的建设，不仅可以加强呼伦贝尔电网与兴安电网的联络，还可以大大减小呼兴电网环网结构的规模，更有利于电网的安全稳定运行，对提高电网稳定运行水平，增加电网供电可靠性，保障电网汇集和外送具有重要作用。因此，以下规划方案均考虑按建设乌兰浩特至扎兰屯的双回500kV线路考虑。呼兴电网各地区220kV网架以500kV变电站为中心，形成局部坚强的220kV供电网架。呼兴电网仍通过一个直流外送通道和两个交流外送出口，共l回直流线路和5回交流线路与东北电网相连。呼兴电网与东北电网之间形成强直强交的交直流混送外送电通道。呼兴500kV主干网架既可以为呼伦贝尔煤电基地电力外送汇集电源，同时也是呼兴地区电网220kV重要供电电源。呼兴电网“十一五“规划方案一B见图6．2。(3)“十一五“规划方案--．新建海拉尔500kV变电站，海拉尔变以两同500kV线路与呼辽直流的汇集站——巴彦托海开关站相连，通过巴彦托海开关站通过双回500kV线路与直流换流站相连。42 第人章电网规划同时建设西起满洲里，向东经海拉尔、牙克石，直到扎兰屯的双回500kV输变电工程，同时建设扎兰屯至乌兰浩特的双回500kV输变电工程。伊敏电厂一二期与三期分裂运行，一二期机组仍通过伊冯大双回500kV线路送出。呼兴电网形成以海拉尔、牙克石、扎兰屯、乌兰浩特和阿尔山为顶点的500kV双回环网结构。各地区220kV网架以500kV变电站为中心，形成局部坚强的220kV供电网架。呼兴电网500kV电网形成后，为加强呼兴电网电力外送能力，建设扎兰屯至冯屯的双回500kV联络线。呼兴电网形成一个直流外送通道和两个交流外送出口，共1回直流线路和4回交流线路与东北电网相连。呼兴电网与东北电网之间形成强直强交的交直流混送外送电通道。呼兴电网“十一五“规划方案二见图6．3。(4)远景规划方案：根据呼伦贝尔煤电基地外送电远期规划，呼伦贝尔煤电基地到2020年预计总装机容量将达到20000MW"---"25000MW。除呼兴电网自用部分外，绝大部分需要外送。为满足呼伦贝尔煤电基地电力外送的需求，远期将形成三个直流外送通道，电压等级分别为士500kV、士660kV、士800kV，送电能力分别为3000MW、4000MW和7200MW，合计外送电能力为14200MW，还有大约6000MW"-"10000MW的盈余电力需要通过超高压交流通道外送。结合呼兴电网自身负荷分布，提出呼兴电网远期规划设计方案。方案一：根据呼伦贝尔地区煤电基地建设需要，以及地区电网500kV网架发展规划，在中’期规划方案的基础上，远期呼兴电网将最终形成以满洲里变，海北变、海拉尔变和牙克石变为顶点，和以海拉尔、牙克石、扎兰屯、乌兰浩特和阿尔山为顶点的两个500kV环网结构。呼兴电网500kV网架形成“8”字形的500kV双环网。呼伦贝尔煤电基地的三个直流外送通道的直流换流站环入呼兴电网500kV主网运行。同时为满足电力外送的需求，新建乌兰浩特至昂昂溪的双回500kV线路。呼兴电网形成三个直流外送通道和3个超高压交流外送通道，预计外送电能力将达到20000MW。同时新建乌兰浩特至右中至通辽方向的双回500kV输变电工程，呼兴电网与赤峰、通辽电网联网运行，形成统一的蒙东电网。呼兴电网远期规划方案一见图6．4。方案二：在方案一的基础上，考虑将三座直流换流站从呼兴电网500kV主网中独立出来，每个直流换流站仅通过两到三回500kV交流线路与相邻的地区500kV变电站相连，呼兴电网内部网架结构和外送通道建设均与方案一相同，外送电能力也与方案一基本相同。呼兴电网远期规划方案二见图6．5。43 镕^章电月规划●抖蓬电置口E幽自用电{e舅■琏电站晕直蠢换蠢站一_＆§——m＆目一}ittB图6-1呼兴电网“十一五“规划方案一A 图6-2呼兴电网“十一五“规划方案一B 第女章电月规划图6-3呼兴电网“十一五“规划方案二 第^章电日规划圈6-4呼兴电阿远期规划方案 第^{电目规划哥一●虫电厂0■■d瞳电培@直鼍接蕾蛄一一一日目■≈一．-itt■⋯，’图6-5呼兴电网近期建设方案示意图 第八章电网规划6．4规划方案分析呼兴电网规划两个方案的主要区别在于，海拉尔500kV变电站与巴彦托海开关站是否合建。方案一考虑将巴彦托海开关站扩建为海拉尔的500kV变电站。而方案二考虑新建海拉尔地区的500kV变电站。对于呼兴电网规划方案一，在兼顾岭东地区供电的情况下，将伊冯双回500kV线路破口接入扎兰屯变电站，同时为保证呼兴电网500kV环网结构的完整性，需将伊敏电厂一二期与三期并列运行，伊敏电厂环入呼兴电网500kV主网运行。该方案最大的问题在于伊冯线在扎兰屯破口后，需将线路串补退出运行，将会降低该线路的送电能力，为提高该线路的送电能力，还需建设扎兰屯至冯屯的第三回联络线。此外，伊敏电厂一二期接入呼兴电网，需通过呼兴电网的外送通道外送电力，增加了地区电力盈余，加大呼兴电网送电压力。对于呼兴电网规划方案二，伊敏电厂一二期与三期分裂运行，一二期机组仍通过伊冯大双回500kV线路送出。呼兴电网需新建扎兰屯至冯屯的双回500kV联络线。该方案最大问题在于牙扎双回500kV线路的建设需跨越大兴安岭林区，树木砍伐量较大，路径实施十分困难，投资较高。此外，扎兰屯至冯屯的双回500kV线路还需进一步落实冯屯变的接入情况。根据呼伦贝尔煤电基地外送规划，上述两个规划方案均形成了一个直流外送通道和两个交流外送通道的强直强交送电网络，当直流系统发生单极或双极故障时，可以保证呼兴电网系统的稳定运行。送电及向地区电网供电可靠性都比较高，还有利与呼伦贝尔煤电基地电厂与当地发电机组互相补充。呼兴电网远期规划方案按照电网接线形式可以分为两大类：方案一考虑直流换流站和特高压变电站环入呼兴地区电网运行，接线形式较为复杂，大量电源需通过呼兴地区电网500kV主网汇集送至各个直流换流站和特高压变电站。一方面加重了呼兴地区电网500kV电网的输送压力，另一方面环网内线路故障对外送出口的影响也较大。方案二考虑呼兴地区电网形成独立的500kV电网结构，通过500kV交流线路与呼兴电网的直流换流站和特高压变电站相连。该方案接线简单清晰，地区500kV电网与外送通道之问的相互影响较小。由于部分电源可直接就进接入直流换流站和特高压变电站，可以减轻呼兴地区电网500kV主网的输电压力。6．5分步实施方案由于目前呼兴电网尚无500kV电压等级电网，为保证规划方案的顺利实施，可以考虑采取分步实施方案：即近期考虑建设满洲里至海拉尔至阿尔山开闭站至乌兰浩特49 第八章电网规划的呼兴电网500kV主干网架，500kV变电站与地区220kV电网相联，随着呼兴电网500kV主干网架的发展，不仅可以解决呼兴电网大容量机组的接入，还可以实现呼兴电网以500kV电压等级联网运行。随着牙克石地区煤电机组建设，可适时建设牙克石500kV变，呼兴电网的“T”字形500kV主干网架结构。各变电站之间的500kV联络线可根据地区潮流分布、网架安全稳定运行需要适时建设为双回联络。随着呼兴电网电源装机和地区负荷的不断增加，建设牙克石至扎兰屯至乌兰浩特的500kV联络线，形成呼兴电网500kV的环网结构。 第七章蒙东电网”十二五”规划设想第七章蒙东电网“十二五"规划设想从地理位置来看，呼兴电网与赤峰、通辽电网同处内蒙古自治区东部，四个盟市地理位置相近，煤炭矿产资源丰富，水资源相对充足，地域广阔，适合建设煤电大型基地，已被国家列为东北地区煤电能源基地。目前，赤峰、通辽电网属于东北电网公司管理，运营。在考虑建设呼兴500kV主干网架与东北电网联网运行时，由于地理位置条件，应考虑建设呼兴电网与赤峰、通辽的500kV交流联系，便于形成自治区东部坚强，完整，顺畅的，包括呼伦贝尔市、兴安盟、赤峰市、和通辽市在内的统一的蒙东500kV电网，并通过多条500kV交流通道与东北电网联网运行，不仅可以充分发挥现有内蒙古自治区东部电网与东北联网的优势，还可形成蒙东地区的煤电外送基地，充分发挥四个盟市之间的资源互补优势，实现资源的合理配置，有利于内蒙古自治区东部地区电网的做大做强，实现经济效益和社会效益的双丰收阻32】。为了建设自治区统一的蒙东电网，现对蒙东电网“十二五”的电网规划设想方案如下：在呼兴电网“十一五”电嘲规划方案的基础上，形成赤峰、通辽电网的500kV主干网架结构，建设鲁北500KV变电站，破口接入霍林河至通辽的双回500kV线路，同时建设鲁北500kV变至大阪，大阪至赤峰，赤峰至元宝山的500kV输变电工程。赤峰、通辽电网通过双回500kV线路至右中至鸟兰浩特，形成包括呼伦贝尔、兴安盟、赤峰、通辽在内的蒙东电网500kV主干网架。蒙东电网形成后，通过扎兰屯至冯屯、乌兰浩特至白城、通辽至沙岭和元宝山至董家的四个500kV出口与东北电网联网运行，成为东北电网东部重要的500kV交流送端电网。蒙东电网“十二五“规划设想方案见图7．1。 第t{泉束电月”十=j”规划设≈阻*，■■壹t蛄；A藏搀藏站一●At＆B辽宁省吉#省图7-1蒙东电网“十二五“规划设想方案 第八章电网建设和投资估算第八章电网建设规模和投资估算根据呼兴电网规划方案，做出呼兴电网“十一五”规划方案以及远景规划方案的电网建设项目及投资估算，电网规划方案暂按方案二考虑，如最终实施方案与方案二存在差异，最终投资估算应做相应调整。呼兴电网“十一五”规划方案全部建成时，呼兴电网需建设500kV电网工程ll项，新建变电站5座、开闭站1座，新增变电容量3750MVA；新增线路2900公里。呼兴电网建设项目总投资667500万元。远景规划方案，呼兴电网将建设500kV电网工程23项，新建变电站4座、扩建变电站1座，新增变电容量3750MVA；新增线路2620公里。远近展望方案呼兴电网建设项目总投资632100万元。呼兴电网规划建设具体项目安排见表8．1。表8．1呼兴电网规划建设项目表建设规模主变容投产时总投资项目名称电压等线路对端量间(年)(万元)级(km)间隔(个)(M、，A)序合计55204275001299600号1海拉尔变电站500kV140750200947700口阿尔山开闭站500kV5402010115200-3乌兰浩特变电站500kV56075020101233004乌兰浩特至白城输变电工程500kV22022010426005国华呼伦贝尔电厂接入输变电工程500kV14022010282006鲁能五牧场电厂接入输变电工程500kV8022010174007伊敏三期接入输变电工程500kV302201084008海拉尔至满州里输变电工程500kV3607502011873009海拉尔至牙克石输变电工程500kV16075020115130010牙克石至扎兰屯输变电工程500kV470750201110710011扎兰屯至冯屯输变电工程500kV2002201339000呼兴电网“十‘五”规划方案投资2900103750667500 第八章电网建设和投资估算12海拉尔北变电站500kV6075020123330013海拉尔北至满州里输变电工程500kV36020126480014海拉尔北至牙克石输变电工程500kV18020123240015扎兰屯至莫力达瓦输变电工程500kV11075020124230016牙克石至根河输变电工程500kV16075020135130017乌兰浩特至突泉输变电工程500kV25075020136930018乌兰浩特至昂昂溪输变电工程500kV200220133900019阿尔山扩建主变工程500kV75020132250020±660直流换流站接入输变电工程500kV80220141740021±800直流换流站接入输变电工程500kV100220152100022满州里深能源电厂接入输变电工程500kV40220151020023鲁能大雁电厂接入输变电工程500kV40220151020024京能呼伦贝尔电厂接入输变电t程500kV60220151380020125大唐呼伦贝尔电厂接入输变电工程500kV60213800526华能扎赉诺尔发电厂接入输变电工程500kV3022015840027华能达赉湖发电厂接入输变电工程500kV402201510200华能(北方电力)宝日希勒电厂接入输变28500kV30220158400电工程29鲁能鄂温克电厂接入输变电工程500kV120220152460030蒙能诺门罕电厂接入输变电工程500kV100220152100031大唐呼伦贝尔电厂接入输变电工程500kV100220152100032京能集团呼和诺尔电厂接入输变屯工程500kV1602201531800鲁能集Iil呼和诺尔电厂接入系统输变电33500kV1802201535400工程鲁能集团嵯北电源点接入系统输变电工．34500kV1502201530000程呼兴电网远景规划方案投资2520323750632100 第九章主要结论及建议9．1主要结论(1)呼兴电网网架结构薄弱，安全稳定水平不高，供电可靠性较低，难以满足地区新增大负荷的供电和接入，不仅不能为新增化工负荷提供安全、可靠、稳定的供电电源，而且难以保障呼辽±500kV直流输电工程送电电源启备电源的供电，严重影响和制约了当地经济的发展。此外，呼兴电网总体规模偏小，难以满足新建大容量电源的接入，直接造成呼兴电网有电用不上的被动局面，进而加重了电网的缺电局面。(2)从满足呼伦贝尔及兴安盟地区高速增长的电力需求方面，从满足呼兴地区电网中新建200MW及300MW机组的运行可靠性，从提高伊敏电厂送出稳定性，满足呼辽直流送电汇集电源需要等方面，加快建设坚强的呼兴电网是十分必要的。而呼伦贝尔及兴安盟地区由于地域辽阔，负荷分布较为分散，新建220kV输电工程只能满足近期负衙的供电，难以满足电网快速发展的需要。根据呼兴电网的地理特点，以及新增负荷和电源项目的情况，加快建设的呼兴电网500kV主干网架势在必行。为避免造成电网重复建设，投资浪费。可考虑新建线路近期按500kV电压等级架设，降压220kV电压等级运行，不仅可以加强呼兴电网各地区之间的联络，还可以避免220kV电网的重复建设，节约电网建设资金，分摊500kV电网建设的投资，使电网建设资金得到更加有效、合理的利用。(3)在考虑建设呼兴电网500kV主干网架与东北电网联网运行的同时，也可以根据电网实际情况，考虑建设呼兴电网与赤峰、通辽的500kV交流联系，形成包括呼伦贝尔、兴安盟、赤峰和通辽在内的统一的蒙东500kV电网，并通过多条500kV交流通道与东北电网联网运行，不仅可以充分发挥现有内蒙古自治区东部电网与东北联网的联网优势，还可以形成蒙东地区的煤电外送基地，充分发挥四个盟市电网之间的资源互补优势，实现资源的合理配置，有利于内蒙古自治区东部地区电网的做大做强，实现经济效益和社会效益的双丰收。(4)根据发电装机需求预测结果，2007～2012年东北电网新增负荷22600MW，系统需要新增装机19250MW；2012----2015年东北电网新增负荷15000MW，系统需要新增装机17400MW：2015"--2020年东北电网新增负荷31500MW，系统需要新增装机37170MW；扣除规划中的水电、核电、燃机、抽水蓄能和新能源发电，以及已核准的电源项目，到2012年东北电网有电力市场空间4720MW，2015年有电力市场空间19800MW，2020年有56960MW。从能源资源的状况长远看，东北地 第九章主要结论及建议区的能源是不能自平衡的，且缺口在逐年增加，必须从外区购入能源，内蒙古东部地呼伦贝尔市，兴安盟煤炭、水资源丰富，具有建设大型煤电基地向东北电网送电的地域优势，是东北地区长远发展的能源基地。(5)呼伦贝尔煤电基地接入东北电网的第一回直流通道±500kV、送电3000MW已经纳入国家重点计划，并考虑在“十二五”期间建设第二回直流通道±660kV、送电4000MW，和第三回直流通道±800kV、送电7200I唧。为保证呼伦贝尔煤电基地稳定外送，配套建设呼兴电网500kV主干网架，向直流换流站汇集电源是必要的。(6)根据呼伦贝尔煤电基地外送电远期规划，呼伦贝尔煤电基地到远期预计总装机容量将达到20000MW～25000Mw。除呼兴电网白用部分外，绝大部分需要外送。三个直流外送通道合计外送电能力为14200MW，还有大约6000MW,-一100001唧的盈余电力需要外送，满足呼伦贝尔煤电基地电力外送的需求，建设坚强的呼兴500kV主网，并通过超高压交流通道外送电力是必要的。(7)为满足呼伦贝尔和兴安盟地区高速增长的电力需求和大型区域性电厂的接入送出，应加快呼兴电网的建设，进一步向边远地区延伸电网，扩大电网的供电范围，增加电网输送能力。(8)针对呼兴电网500kV主网提出的规划方案均可以有效满足呼兴电网电力外送、电源接入和负荷供电的要求。规划方案的实施应结合电网发展实际情况，选择最佳方案，分布实施。(9)在考虑建设呼兴电网500kV主干网架与东北电网联网运行的同时，也可以根据电网实际情况，建设包括呼伦贝尔、兴安盟、赤峰和通辽在内的统一的蒙东500kV电网，并通过多条500kV交流通道与东北电网联网运行，形成蒙东地区的煤电外送基地，充分发挥四个盟市电网之间的资源互补优势，实现资源的合理配置，有利于内蒙古自治区东部地区电网的做大做强，实现经济效益和社会效益的双丰收。(10)根据呼兴电网规划，呼兴电网达到远景规划方案时，共需建设500kV电网工程34项，新建变电站10座，新增变电容量7500MVA；新增线路5520公里，建设项目总投资万元1299600万元。9．2建议(1)由于“十五”期间电源建设规模过小、电力需求增长较快，预计“十五”末期和“十一五”初期东北地区电力市场供应将出现紧张，因此要加快电源建设和电网建设，同时尽快开展需求侧管理工作，以应对“十一五”期间可能出现的电力紧张局面。合理配置资源，确保呼伦贝尔市和兴安盟地区经济和社会的 第九章主要结论及建议长期可持续发展。(2)呼伦贝尔地区的煤炭资源丰富，应以可持续发展的战略方针开发利用好呼伦贝尔煤炭资源，控制好地方性用电电源和大型外送电电源项目建设的关系，以保证电源开发和煤炭开发的协调发展。(3)尽快加强呼伦贝尔市和兴安盟地区的电网建设，同时尽快进行呼伦贝尔地区大型电源基地和兴安盟大型区域性电厂输电通道的规划，为呼伦贝尔地区大型电源基地和兴安盟大型区域性电厂的电力送出奠定基础。(4)应尽快开展呼兴电网500kV输变电工程的前期工作，加大前期工作的投入力度，争取项目尽快得到核准，及时开工建设，保证呼兴电网500kV主干网架尽快形成。 参考文献【1】国家发改委，产业结构调整指导目录，2006，25．27【2】国务院，促进产业结构调整暂行规定，2006，36．38【3】内蒙古自治区政府，政府工作报告，2005，11．29[4】内蒙古自治区发改委，内蒙古自治区“十一五”社会经济发展规划，2006，6．38【5】内蒙古自治区工业办，内蒙古能源战略研究报告，2005，11．18【6】东北电网公司，向内蒙古自治区政府的汇报材料，2006，2．10[7】内蒙古自治区发改委，关于内蒙古西部电网实施煤电联动有关问题的通知，2005，1．2【8]t庆一，能源政策研究，北京，中国能源研究会，2002，(1)：23．25【9】李锡林，世界煤炭工业发展报告，北京，煤炭工业出版社，1999，28．40[10】内蒙古统计局，内蒙古能源统计年鉴(1996．2005)，北京，中国统计出版社，2006，35-48【11】《中国能源发展报告》编委会，2001中国能源发展报告，北京，中国计量出版社，2001，43．55【12】内蒙古自治区经济委员会，自治区“十一五”社会经济发展纲要，2005，22．44【13】内蒙古电力(集团)有限责任公司，内蒙古电力集团公司“十一五”电力发展规划，2005，12．38【14]j5|g建刚，电力市场运营及其软件开发，北京，中国电力出版社，2002，12．42【15]；2|g建刚，电力市场分析，北京，中国高等教育出版社，1999，22．30【16】姚建刚，电力市场环境下的电网安全稳定问题，南京，电力自动化设备，2003，21．23【17]；9|g建刚，电力市场中电价与能源及环境保护的研究，北京，中国电机工程学报，2000，24．26【1815E岁E安，黄俊，电力电子技术(第4版)，北京，机械工业出版社，2000，22．33【19】陈坚，电力电子学，北京，高等教育出版社，2002；，28．34【20]林辉，王辉，电力电子技术，武汉，武汉理工大学出版社，2001，18．22【2l】王兆安，杨君等．《谐波抑制和无功补偿》北京：机械工业出版社，1998；[22]浣喜明，姚为正．《电力电子技术》．北京：高等教育出版社．2001； 参考文献[23】《PowerElectronicSystems—TheoryandDesign．JaiEAgrawalyi》影印版，北京，清华大学出版社，2001，17．19【24]邢棉，任峰，赵磊，李芳，地区电力工业可持续发展综合评价系统研究<<北京，华北电力大学学报，2004，(03)，27．29【25]戴双兴，构建科学的电力产业价格形成机制，南宁，广西经济管理干部学院学报，2004，(03)，31．33【26]牛东晓，电力负荷预测技术及应用，北京，中国电力出版社，1997，13．17【27】王广庆，电力销售与管理，北京，中国电力出版社，2002，19．23【28】王永干，电力市场概论，北京，中国电力出版社，2002，31．32【291最Jx天祥，孙薇，电力目标市场，北京，中国电力出版社，2003，19．22[30]李云燕，牛东晓，常征，可持续发展对北京市电力工业的影响研究，北京<现代电力，2003，(02)，21．22[31]盛明，上海市电力公司营销技术支持系统发展规划，上海，电力信息化，2003，(04)，27．29[32]中国电力企业联合会标准化部，电力工业标准汇编——规化、工程造价，北京，水利电力出版社，1995，23-40．【33]唐庆博，刘小东，周渝慧，我国电力市场结构初探，上海，华东经济管理，2003，(02)，27．2859
