电烙铁调温控制电路及贴片元件焊接图解教程 8页

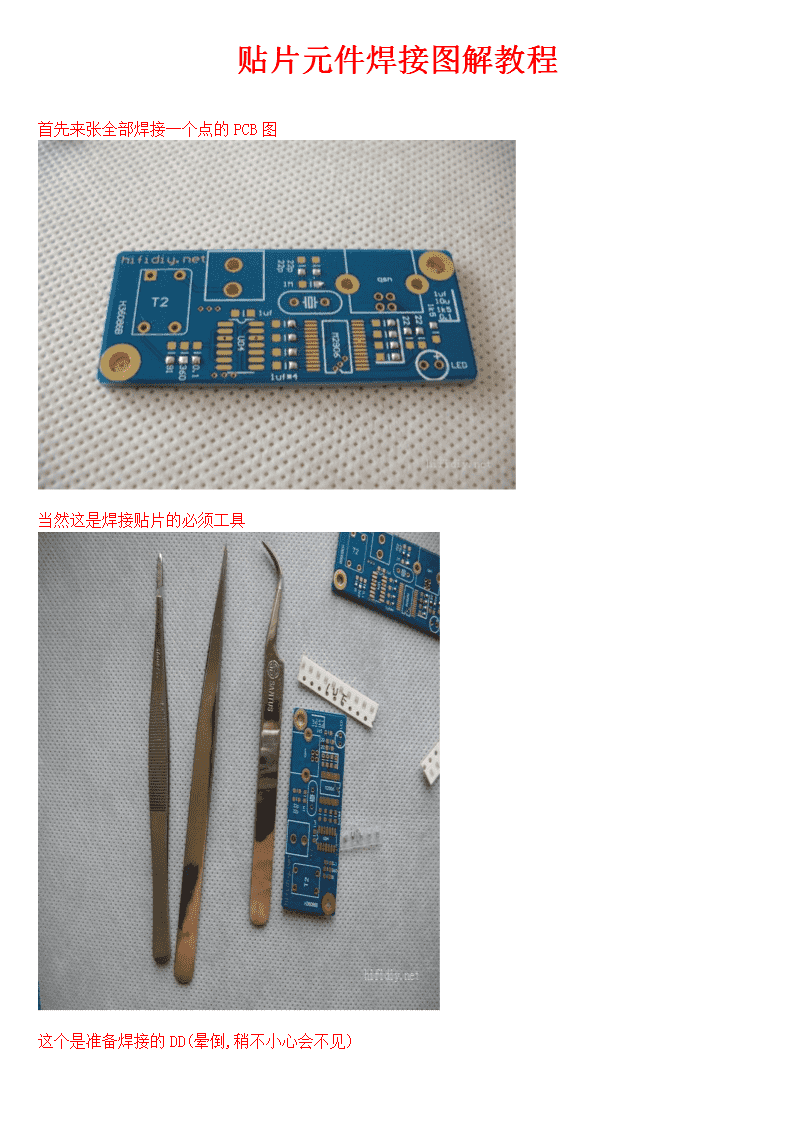

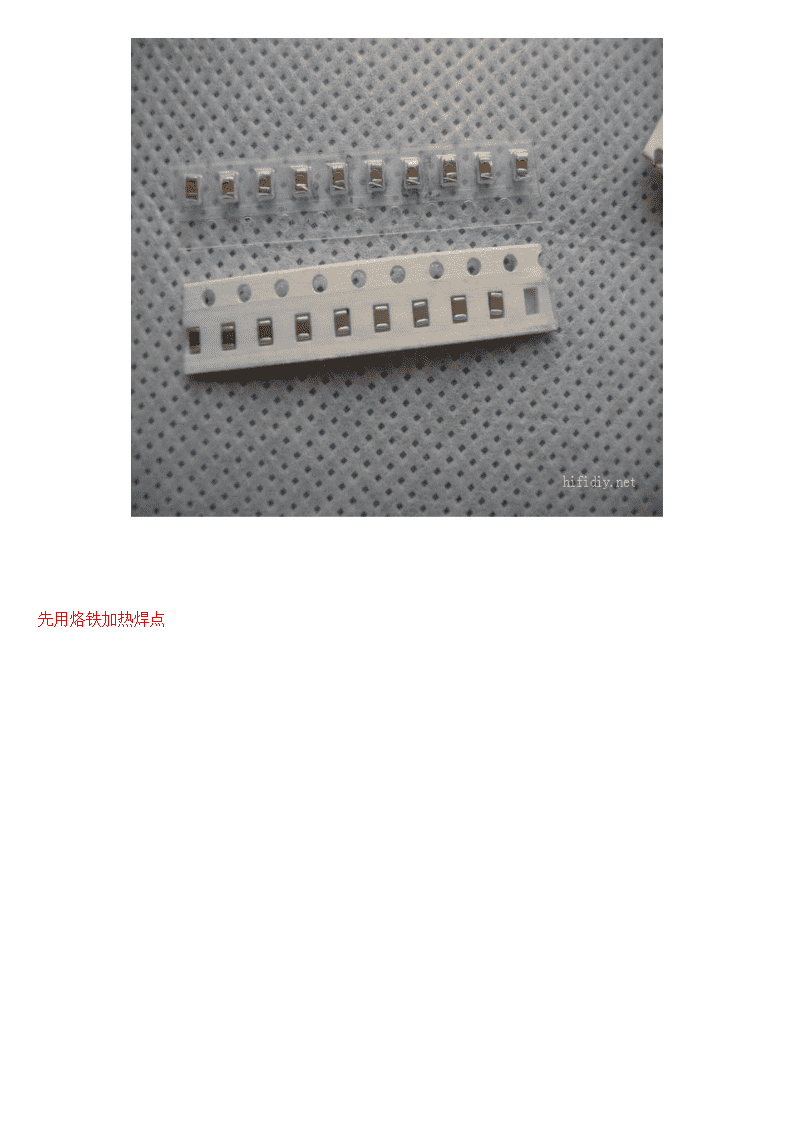

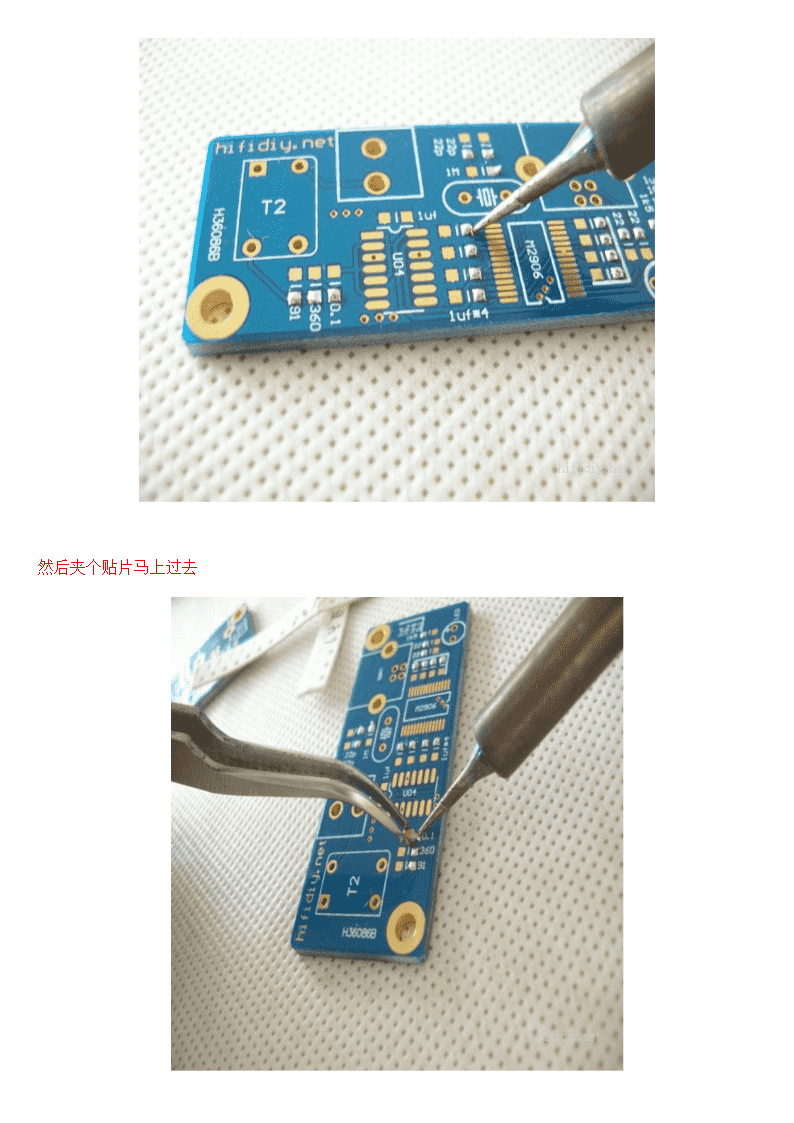

贴片元件焊接图解教程 首先来张全部焊接一个点的PCB图 当然这是焊接贴片的必须工具 这个是准备焊接的DD(晕倒,稍不小心会不见)  先用烙铁加热焊点  然后夹个贴片马上过去  等贴片固定后焊接另外一边! 焊接IC了，先在PCB上固定贴片IC的一个脚 然后大规模全部堆满脚!成了这个样子  然后找跟细铜丝和松香 象拉丝苹果 放到IC脚上!用铜丝吸锡  最后用酒精清洗（用棉签） 你会发现松香很块就会融化而不见! 做点结尾工作  完成的样子电烙铁控制电路电烙铁控制电路  调节电烙铁温度的电流控制电路适用一个高压集成调节器TL783（U1）.如果用图中规定的元件值，则此电路只能用于25W或低于25W的电烙铁。
