呼伦贝尔东明矿业输煤系统工程排污泵技术规范书 12页

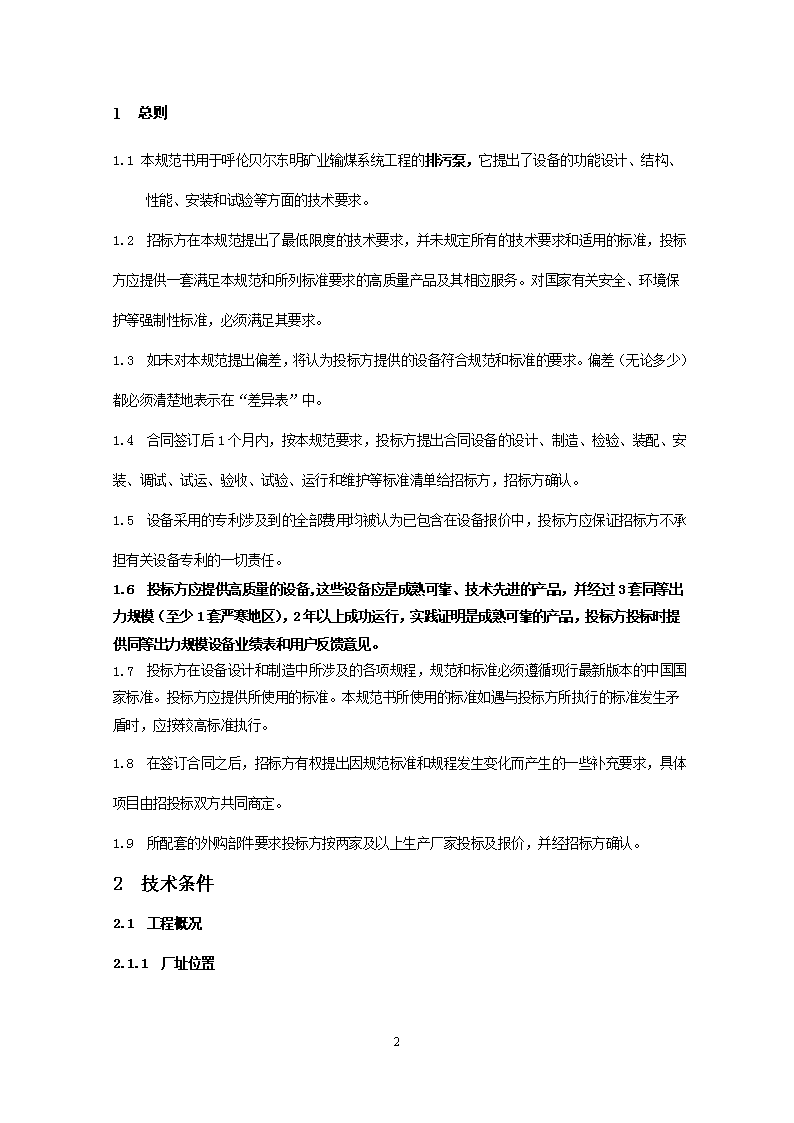

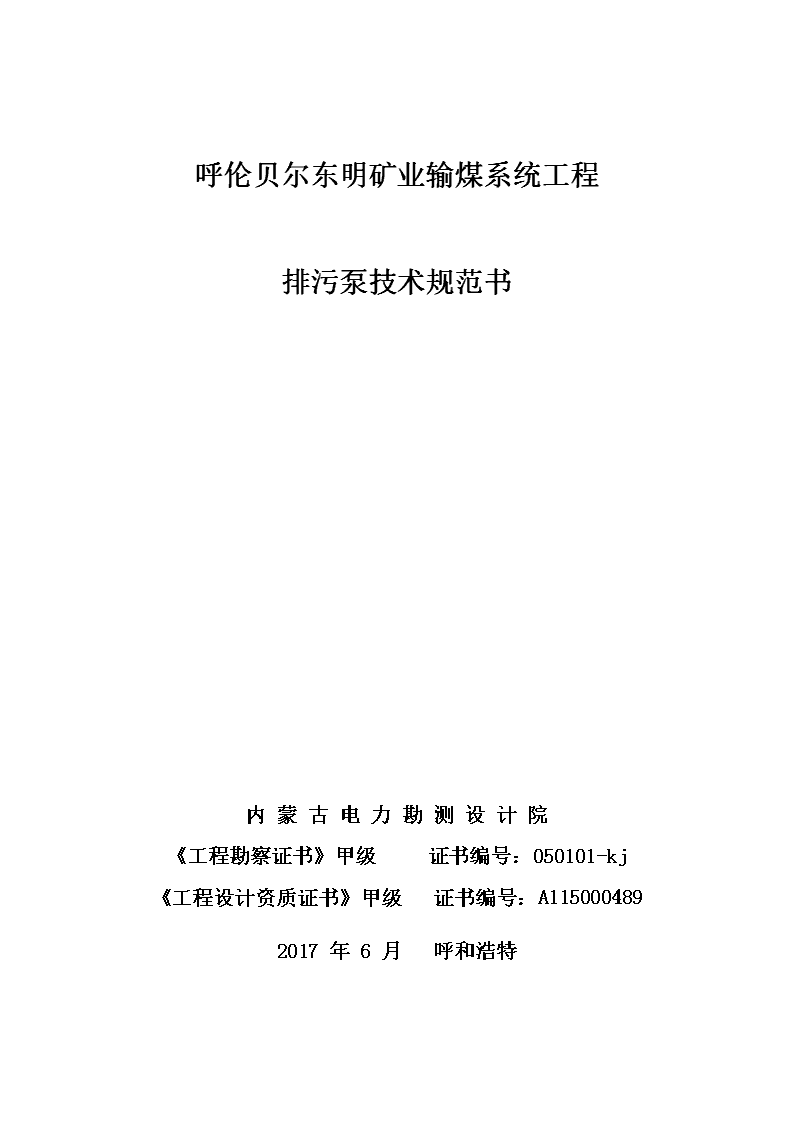

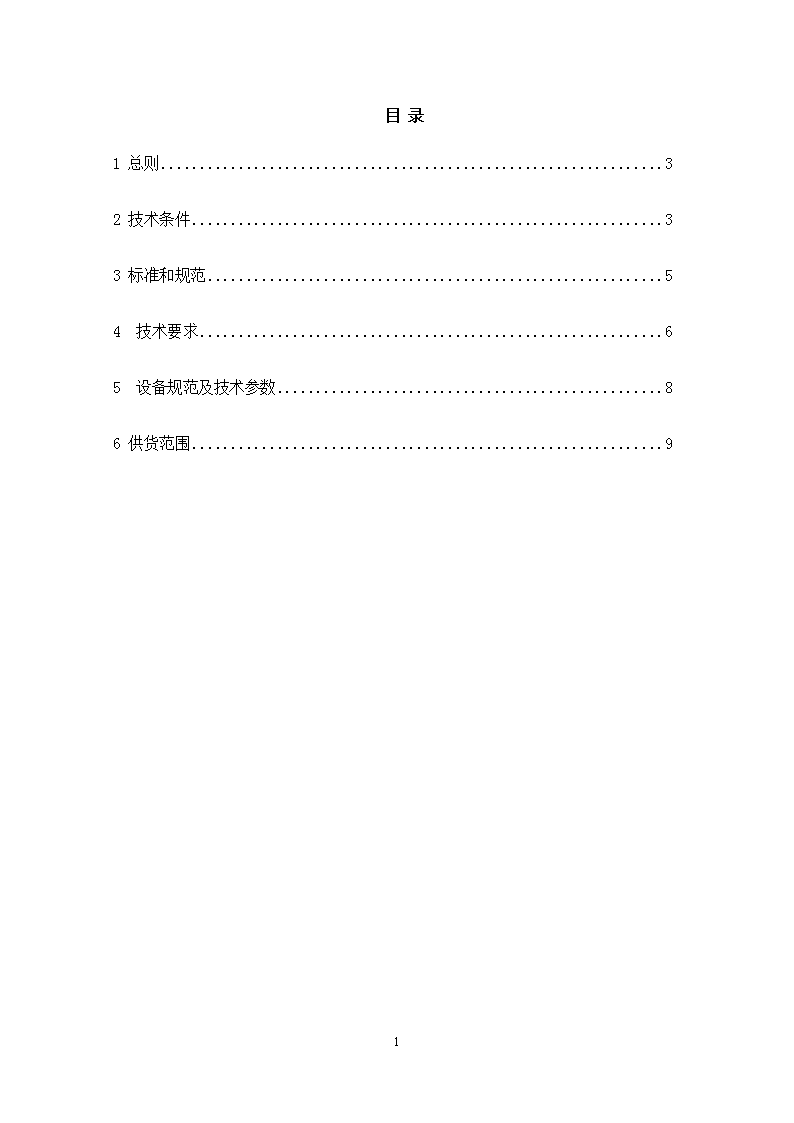

呼伦贝尔东明矿业输煤系统工程排污泵技术规范书内蒙古电力勘测设计院《工程勘察证书》甲级证书编号：050101-kj《工程设计资质证书》甲级证书编号：A1150004892017年6月呼和浩特11 目录1总则32技术条件33标准和规范54技术要求65设备规范及技术参数86供货范围911 1总则1.1本规范书用于呼伦贝尔东明矿业输煤系统工程的排污泵，它提出了设备的功能设计、结构、性能、安装和试验等方面的技术要求。1.2招标方在本规范提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，投标方应提供一套满足本规范和所列标准要求的高质量产品及其相应服务。对国家有关安全、环境保护等强制性标准，必须满足其要求。1.3如未对本规范提出偏差，将认为投标方提供的设备符合规范和标准的要求。偏差（无论多少）都必须清楚地表示在“差异表”中。1.4合同签订后1个月内，按本规范要求，投标方提出合同设备的设计、制造、检验、装配、安装、调试、试运、验收、试验、运行和维护等标准清单给招标方，招标方确认。1.5设备采用的专利涉及到的全部费用均被认为已包含在设备报价中，投标方应保证招标方不承担有关设备专利的一切责任。1.6投标方应提供高质量的设备,这些设备应是成熟可靠、技术先进的产品，并经过3套同等出力规模（至少1套严寒地区），2年以上成功运行，实践证明是成熟可靠的产品，投标方投标时提供同等出力规模设备业绩表和用户反馈意见。1.7投标方在设备设计和制造中所涉及的各项规程，规范和标准必须遵循现行最新版本的中国国家标准。投标方应提供所使用的标准。本规范书所使用的标准如遇与投标方所执行的标准发生矛盾时，应按较高标准执行。1.8在签订合同之后，招标方有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由招投标双方共同商定。1.9所配套的外购部件要求投标方按两家及以上生产厂家投标及报价，并经招标方确认。2技术条件2.1工程概况2.1.1厂址位置11 东明矿业及金新化工位于内蒙古自治区呼伦贝尔市陈巴尔虎旗境内，行政区划隶属陈巴尔虎旗巴彦库仁镇。地理坐标：东经：119°38′22″～119°41′21″北纬：49°25′22″～49°26′36″2.1.2交通运输东明矿业距海拉尔区约20km，距陈旗巴彦库仁镇约20km，距宝日希勒镇18km。海（拉尔）——拉（布达林）——黑（山头）公路由东明矿业东侧通过，海拉尔区至各旗均有公路相连。海拉尔火车站为滨洲线主要车站之一，西行可至满洲里，东行可至齐齐哈尔、哈尔滨并转达全国各地，现场无建设高度限制。2.2工程主要原始资料2.2.1自然环境条件本区地貌，其宏观显示为略有起伏的高平原，北部及东北部为低丘陵相接，地势北东高而南西低。海拔标高在724.09m～601.88m，区内地形呈缓波状，建设区域海拔标高为605.00m～615.00m。勘探区北部及东北部的低山丘陵地带，海拔650～750m，制高点达800m，相对高差100余米，坡度较陡，主要岩性由侏罗系上统兴安岭群的中酸性熔岩及碎屑岩组成，岩石坚硬，抗风化能力强，其上被风积层和零星分布的湖积层所覆盖。勘探区以南的馒头山、关界山等低山，因长期受风化剥蚀而渐变成丘陵地貌。其特点是：山顶平坦，近似台地，地形坡度较小，海拔标高670～720m。岩性为海西期花岗岩，侏罗系上统兴安岭群火山岩、碎屑岩、第四系泥砾岩及风积层。整个勘探区从北东至南西高差120m，地表形态呈缓岗与凸地相交替，岩性为侏罗系上统扎贲诺尔群的含煤地层及上覆冰石碛、湖积、风积等第四系地层所组成。2.2.2气象特征厂址所在海拉尔区地处中高纬度，属于大陆性亚寒带风气候，主要气候特征是：根据陈巴尔虎旗中心气象站1959～1986年观测资料，年平均气温-2.6℃，最高气温37.7℃(1969年6月21日)，最低气温-50℃(1960年1月23日)。11 区内年平均降水量315.0mm，年最大降水量542.9mm(1984年)，月最大降水量199.00mm(1985年8月)，日最大降水量55.6mm(1976年6月29日)，小时最大降水量31.7mm(1976年6月28日20：50～21：50)。连续降水日数12天(1966年7月4日～15日)。年平均蒸发量1344.8mm。春季多东南风，冬季多西北风，风力3～5级，最大8级，风速最大17m/s，平均大风23.4d，最多大风日数43d，最小大风日数8d。平均积雪日数149.9d，最长积雪日数178d，平均降雪日数39.8d，最长降雪日数53d，最大积雪深度23cm(1986年10月28日)最多吹雪日数11d。雷暴初日最早是4月3日，终日最晚10月14日，雷暴日数平均为28.5d，雷暴日数最多40d，最少17d。平均结冰日期17d，最长结冰期是183d，封河日期为10月13日～11月25日，开河日期是4月11日～5月1日。季节性冻结深度2.41m，永冻层厚度2～4m，最大厚度5.7m。初霜日最早是8月31日，霜日最晚是6月16日，其平均日数170.1d，最长日数是196d，最短125d。2.2.3地震烈度地震基本烈度：6度2.2.4燃煤特性煤的产地：本工程输送煤种为呼伦贝尔东明矿业露天煤矿所产褐煤。粗筛煤机入口煤粒度：≤300mm（偶有＞300mm大块煤）；筛下物粒度要求≤70mm；细筛煤机入口煤粒度：≤70mm；筛下物粒度要求≤15mm；混煤堆密度为650kg/m³，东明侧混煤（进入粗筛）粒度分布：小于70mm混煤为65～72%，筛出后送至金新侧储煤筒仓；大于70mm混煤为28～35%，供东明矿业就地销售。金新侧混煤（进入细筛）粒度分布：小于15mm混煤为44.1%，作为粉煤气化装置或热电装置使用；大于15mm混煤为55.9%，作为BGL气化装置使用。安息角：静安息角～40°，动安息角～20°。2.3主要设计条件11 2.3.1设备安装地点：冲洗卷盘及排污泵安装于C110栈桥及C102头、尾翻带装置间、C103驱动间。2.3.2工作制度装置年操作时间:330天操作制度:24小时作业实际运行时间：每班不小于6h,日运行班次为3班；2.3.3煤种挥发份、水份较高。2.3.4运煤系统采用程序控制及就地手动控制。3标准和规范3.1设计、制造应遵守的规范和标准本规范所有设备的设计、制造、包装、运输、储存、验收符合下列有关标准的要求，但不限于此：GB50660-2011《大中型火力发电厂设计规范》GB14784带式输送机安全规范GB10595带式输送机技术条件GB987带式输送机基本参数与尺寸GB/T13792带式输送机托辊用电焊钢管GB53447带式输送机产品质量分等GB3767噪声源声功率级的测定B6402钢锻材超声纵波探伤方法ZBJ19009圆柱齿轮减速器通用技术条件JB2647带式输送机包装技术条件JB8产品标牌11 GB755电机基本技术要求GB4208外壳防护等级分类GB12348工业企业厂界噪声标准DLJ52电力建设施工及验收规范GB985气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸GB986埋弧焊焊缝坡口的基本形式和尺寸GB3323钢溶化焊对接接头射线照相和质量分级GB11345钢焊缝手工超声波探伤方法和探伤结果分级GB1184形状和位置公差、未注公差的规定GB1801公差与配合尺寸至500mm孔、轴公差带与配合GB/T1804一般公差线性尺寸的未注公差GB1764漆膜厚度测定法GB8923涂装前钢材表面锈蚀等级和除锈等级JB/ZQ4000.7锻件通用技术要求GB/T14211机械密封试验方法JB4127机械密封技术条件JB/ZQ4286包装通用技术条件GB7251低压成套开关设备GBJ55工业与民用通用设备电力装置设计规范GB3859半导体电力变流器SD19电测量仪表装置设计技术规程上述标准均应为招标截止日时的最新有效版本。3.2设备质量保证体系及措施11 投标方应至少提供下列质量保证文件：（1）质量保证体系认证文件（2）产品合格证（3）主要配套件（电机、电控、液压系统）的生产厂家及产品合格证（4）运行业绩及用户意见（5）制造、检验记录（6）材料合格证（7）电气设备试验报告4技术要求4.1总的技术要求4.1.1投标方提供的设备应功能完整，技术先进，并能满足人身安全和劳动保护条件。4.1.2所有设备正确设计和制造，在正常工况下均能安全、持续运行，不能有过度的应力、振动、温升、磨损、腐蚀、老化等其它问题，设备结构考虑方便日常维护(如加油、紧固等)需要。招标方欢迎投标方提供优于本规范书要求的先进、成熟、可靠的设备及部件。招标方不接受带有试制性质的部件，如果采用带有试制性质的技术，必须征得招标方的同意。4.1.3设备零部件采用先进、可靠的加工制造技术，有良好的表面几何形状及合适的公差配合。所有外购配套件必须选用优质、节能、先进的产品，并有生产许可证及产品检验合格证，严禁采用国家公布的淘汰产品。投标方对外购部件及材料进行检验，并对其质量负责。4.1.4投标方对易于磨损、腐蚀、老化或需要调整、检查和更换的部件提供备用品，并能比较方便地拆卸、更换和修理。所有重型部件均应有便于安装和维修的起吊或搬运条件。4.1.5所用的材料及零部件（或元器件）应符合有关规范的要求，且应是新的和优质的，并能满足工作环境条件的要求。重要部件需取得招标方认可或招标方指定，目前国内产品质量尚不过关的部件，可选用进口产品。11 4.1.6所使用的零件或组件有良好的互换性。4.1.7各转动件必须转动灵活，不得有卡阻现象。润滑部分密封良好，不得有油脂渗漏现象。无采暖处轴承应采用防凝抗冻耐低温润滑油脂进行润滑。轴承温升一般不得大于35℃，轴承温度不得超过75℃。轴承连续运行小时数不低于8000小时。4.1.8焊接前，所有施焊区域均应作清洁和除锈处理。钢板对接采用埋弧焊完成，保证焊透。主要角焊采用埋弧焊，CO2气体保护焊等自动或半自动焊的方法完成，保证有足够的焊深。按等强度原则选用焊条，焊条大批量使用前作工艺试验。焊缝坡口尺寸符合GB985和GB986标准，焊缝外形尺寸符合GB10854标准。4.1.9设备中的结构件钢材在下料前需进行喷丸预处理，去掉轧制氧化、锈及异物，焊接表面光滑平整，不得有气孔、夹渣、焊瘤、裂纹等缺陷存在，以确保焊缝质量。主要焊缝进行探伤检查。4.1.10所有无采暖的设备必须保证能够在-50℃的温度下良好运行，设备的材料必须选择耐-50℃的低温材质。封闭室内温度不低于零上10摄氏度，最高温度不高于零上25摄氏度。4.1.11所使用的设备材料应适用于其所输送和接触介质的腐蚀性、磨蚀性要求，所有设备及辅材选材时，应该充分考虑买方低温存放及备机停运时材料的冷脆问题，所有设备应考虑夏季连续运行时的散热和冬季极限最低温下的运行条件。4.1.12所有与设备配套的电机、辅助电气元件和仪表等应符合工程设计所规定的使用场所防水、防尘、防火、防冻的等级要求，并执行相应的标准及规范。在有爆炸性气体、粉尘和火灾危险存在的场所使用时，机泵及附件应设有防静电装置。4.1.13距离设备1m远的噪声不得超过85dB(A)。4.1.14设备标志4.1.14.1设备铭牌应采用耐腐蚀的金属板制造。4.1.14.2铭牌应安放在运行人员容易看到的地方。4.1.14.3铭牌上应刻有耐磨损的下列内容：制造厂名称；设备名称；11 设备型号；主要技术参数；出厂日期编码；出厂检验编码。4.2技术要求、规格及数量4.2.1立式排污泵采用多吸头（4个吸水头），排污泵在主吸头下带自动搅拌器，可将泵坑内的沉淀物搅起，防止吸头堵塞和泵坑淤积。4.2.2排污泵配有开启、停止的液位自动控制装置，配有控制电源箱，工作有手动和自动两种方式。4.2.3立式排污泵坑尺寸为1200mm×1200mm，深1500mm。排污泵不需安装固定，只需将泵放于坑内联接出水管即可，保证运行稳定，检修维护方便。4.2.4由于输煤冲洗水中含有大量煤泥及煤颗粒，因此排污泵主要部件应采用耐磨材质，保证其运行寿命在10年，易损件运行寿命6000小时。4.2.5排污泵规格及数量立式排污泵规格：扬程30m，流量20m3/h立式排污泵数量：2台潜水排污泵规格：扬程10m，流量20m3/h潜水排污泵数量：1台每1台排污泵配1台电控箱，共3台电控箱。4.3清洁和油漆11 设备组装前应从每个零部件内部清除全部加工垃圾，如金属切屑、填充物等，从内外表面清除所有渣屑、锈皮油脂等。钢结构在第一次涂层前应喷丸处理，在钢结构发运前必须上一层底漆（不包括保养底漆）两层面漆。安装后所有钢结构表面应涂最后一道面漆，油漆颜色由招标方确定。油漆采用国内先进的漆种，并能适应工作环境条件。设备所有油漆由投标方免费提供。所有设备外表油漆颜色由招标方确定。5设备规范及技术参数5.1供方应填写详尽的设备规范表5.2各部件材质表序号部件名称材质及牌号单位尺寸数量/重量产地备注1234566供货范围6.1一般要求6.1.1本附件规定了招标设备的供货范围。投标方应保证提供设备为全新的、先进的、成熟的、完整的和安全可靠的，且设备的技术经济性能符合本规范书的要求。6.1.2投标方提供详细供货清单，清单中依次说明型号、数量、产地、生产厂家等内容。投标方应确保供应本招标书中所提及的设备、材料、配套装置范围的完整性，以能满足用户安装、运行要求为原则（除特别申明的外），均由投标方提供。若在安装、调试、运行中发现缺项（属投标方供货范围）由投标方补充。6.1.3投标方提供所有安装和检修所需专用工具和消耗材料等，并提供详细供货清单。6.1.4提供运行所需的备品备件，并在投标书中给出具体清单。6.1.5提供所供设备中的进口件清单。并推荐2～3家业绩好的生产厂商，由招标方最终确定。6.1.6投标方提供的技术资料清单。6.1.7专用工具和附件单独包装，并写明“专用工具和附件”。11 6.1.8备品备件和附件单独包装，并写明“备品备件和附件”。6.2基本供货范围6.2.1排污泵立式排污泵规格：扬程30m，流量20m3/h，2台；潜水排污泵规格：扬程10m，流量20m3/h，1台；每1台排污泵配1台电控箱，共3台电控箱。6.3随机备品备件序号设备/部组件型号单位数量材质生产厂家备注126.4专用工具序号名称规格型号单位数量材质生产厂家备注16.5进口件清单序号名称规格及型号单位数量产地生产厂家备注6.6分包与外购件清单序号设备/部组件型号单位数量产地厂家名称交货地点备注111
