内蒙古呼伦贝尔市海拉尔区2020届九年级物理上学期期末考试试题 9页

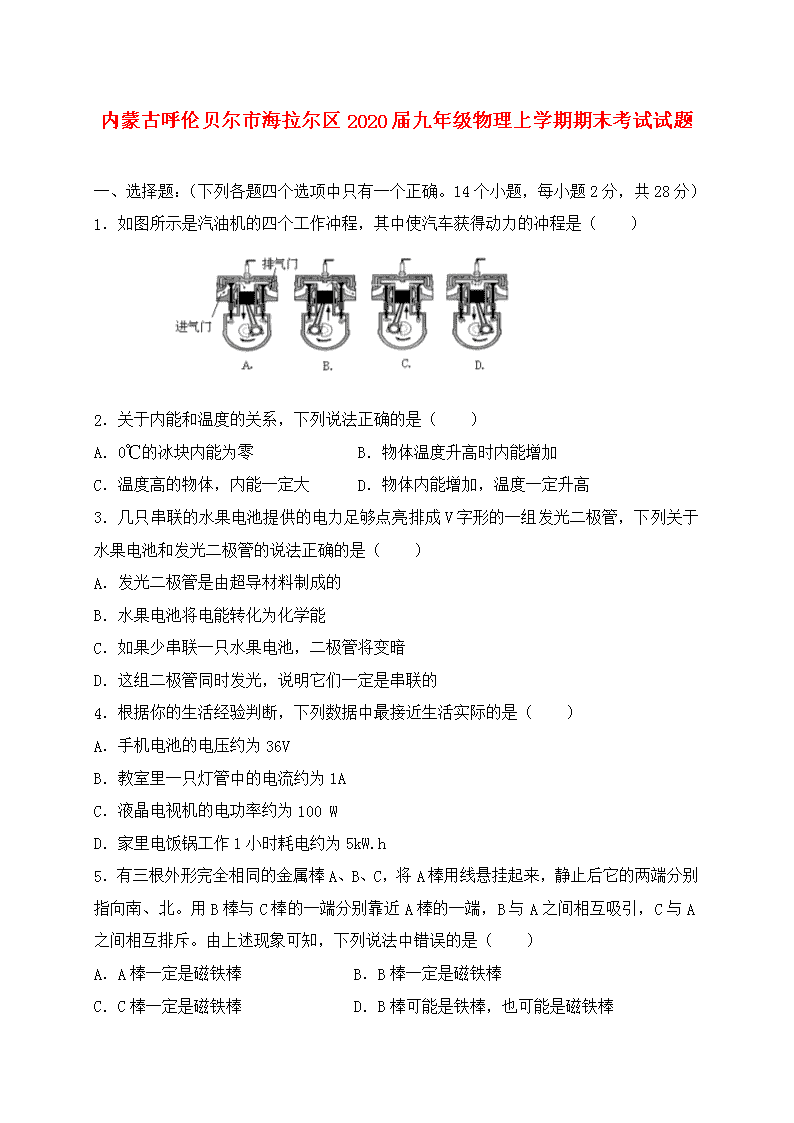

内蒙古呼伦贝尔市海拉尔区2020届九年级物理上学期期末考试试题一、选择题：（下列各题四个选项中只有一个正确。14个小题，每小题2分，共28分）1．如图所示是汽油机的四个工作冲程，其中使汽车获得动力的冲程是（）2．关于内能和温度的关系，下列说法正确的是（）A．0℃的冰块内能为零B．物体温度升高时内能增加C．温度高的物体，内能一定大D．物体内能增加，温度一定升高3．几只串联的水果电池提供的电力足够点亮排成V字形的一组发光二极管，下列关于水果电池和发光二极管的说法正确的是（）A．发光二极管是由超导材料制成的B．水果电池将电能转化为化学能C．如果少串联一只水果电池，二极管将变暗D．这组二极管同时发光，说明它们一定是串联的4．根据你的生活经验判断，下列数据中最接近生活实际的是（）A．手机电池的电压约为36VB．教室里一只灯管中的电流约为1AC．液晶电视机的电功率约为100WD．家里电饭锅工作1小时耗电约为5kW.h5．有三根外形完全相同的金属棒A、B、C，将A棒用线悬挂起来，静止后它的两端分别指向南、北。用B棒与C棒的一端分别靠近A棒的一端，B与A之间相互吸引，C与A之间相互排斥。由上述现象可知，下列说法中错误的是（）A．A棒一定是磁铁棒B．B棒一定是磁铁棒C．C棒一定是磁铁棒D．B棒可能是铁棒，也可能是磁铁棒 6．下列说法正确的是（）A．地磁的南极与地理的北极重合B．丹麦物理学家奥斯特最早记述了磁偏角C．鸽子和绿海龟都是利用地磁场进行导航的D．指南针静止时北极所指的方向是地理的南极附近7．关于安全用电常识，以下说法中错误的是（）A．开关可以接在火线上，也可以接在零线上B．使用测电笔时，手必须接触笔尾的金属体C．发现家用电器或导线失火时，必须先切断电源，然后再救火D．三孔插座，其中有一孔接地线，目的是为了避免因用电器漏电而发生触电事故8．如图，AO和OB是两段由同种材料制成的粗细不同的电阻线，这两段电阻线的长度相等。当把它们串联接入某一电路中时，电阻线AO和OB两端电压之间的关系是（）BAOA．UAO＜UOBB．UAO＞UOBC．UAO＝UOBD．无法确定9．如图所示，用毛皮摩擦过的橡胶棒A去接触验电器的金属球B，金属箔张开一定的角度，下列关于金属箔所带电荷种类及瞬时电流的方向说法正确的是（）A．正电荷，由A流到BB．正电荷，由B流到AC．负电荷，由A流到BD．负电荷，由B流到A10．新交通法规定驾驶员必须系安全带，汽车上设置了“安全带指示灯”，提醒驾驶员系好安全带；当安全带系好时，相当于闭合开关，指示灯不亮；安全带未系好时，相当于断开开关，指示灯发光。图中符合上述要求的电路图是（）A．B.C.D.11．某同学把一开关闭合的台灯插入插座时，家中原来亮着的灯全熄灭了，经检查发现家中的熔丝已熔断，造成这一现象的原因可能是（） A．台灯的灯丝断了B．台灯的灯座短路C．台灯的插头断路D．该插座原来已短路V2V1A12．在综合实践活动中某同学设计了如图所示的调光台灯，闭合开关，用电压表和电流表对调节过程进行研究，在调节滑动变阻器使灯泡变亮的过程中，电压表和电流表的示数变化情况是（电源电压保持不变）（）A．电压表V1的示数变大B．电压表V1的示数变小C．电流表A的示数变小D．电压表V2的示数不变R1R2V2V113．在如图甲所示电路中，当闭合开关后，两个电压表指针偏转均为图乙所示，则电阻R1和R2两端的电压分别为（）A．4.8V，1.2VB．6V，1.2VC．1.2V，6VD．1.2V，4.8V14．标有“12V ，12W”、“12V ，6W”的灯L1和L2（假设灯丝电阻不随温度改变），若将它们串联在某电源上，两灯都发光，下列说法正确的是（）A．灯L1比灯L2亮B．灯L1和L2的电压之比为2：1C．通过灯L1和L2的电流之比为2：1D．灯L1和L2的实际功率之比为1：2二、填空题：（本题5个小题，每空1分，共10分）15．夏日荷塘里荷花盛开，微风吹过，飘来阵阵花香，这是______现象；荷叶上的两滴水珠接触后合成更大的一滴，这表明分子间存在______力。16．有些电暖气里的工作物质是油而不是水，好处之一是油比水的比热容______，加热时升温快；电暖气加热升温的过程中，电能转化为______能。17．巨磁电阻（GMR）在磁场中，电阻会随着磁场的增大而急剧减小，如图是用GMR组成的电路图，S断开，电流表A2有示数，电源电压恒定。则闭合开关后，滑动变阻器的滑片向左移动，电磁铁的右端是_____极，电流表A2的示数_____（选填“变大”、“变小”或“不变”）。 18．某电子式电能表的表盘上标有“3000imp/（kW•h），10（20）”字样，该电能表允许连接的用电器的最大总功率是______W；若将某用电器单独接在该表上工作10min，电能表指示灯闪烁了600次，则该用电器的电功率是______W。19．现将“6V，3W”和“3V，3W”的两盏灯并联起来使用，为使其中一盏灯正常发光，而另一盏灯不烧坏，则加在它们两端的电压是______V，干路中允许通过的最大电流是______A。三、作图与实验（本题4小题，20题2分，21题4分，22题5分，23题5分，共16分）20.（2分）如图甲所示是一个常用的插线板。插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压，开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压，根据上述说明，在图乙中画出开关、指示灯、插孔与电源线的连接方式。21.（4分）在探究“比较不同物质吸热的情况”实验中，实验装置如图所示：（1）实验中应取质量的甲、乙两种液体，分别倒入相同的烧杯中，用相同规格的电加热器加热甲、乙两种液体，使它们升高相同的温度，通过来比较甲和乙两种液体吸收热量的多少；（2）某小组实验记录的数据如下表所示，分析实验数据可知：升温较快的是物质，吸热能力较强的是        物质。（选填“甲”或“乙”）加热时间/min01234甲的温度/℃3034384246乙的温度/℃1018263442 22.（5分）实验室电源电压为6V，要测量小灯泡的额定功率，某同学选择一个额定电压为2.5V，电阻大约为10Ω左右的小灯泡，并画出了电路图（图甲）。-0.63-315-+（1）若按照该同学设计的电路图进行实验，实验室里有最大阻值是10Ω和50Ω的滑动变阻器，你认为应该选择最大阻值为Ω的滑动变阻器；（2）将图乙中的滑动变阻器和电压表（选用合适的量程）接入电路；（3）在实验器材选择无误，电路连接正确的情况下，闭合开关，灯泡不亮，但电压表和电流表都有示数，按照图乙的连接图判断，要让灯泡发光，你的操作是；调整电路正常后开始实验，在调节滑动变阻器的过程中，灯泡突然熄灭，电流表突然变得无示数，电压表的示数是6V，你判断故障可能是；（4）为进一步确定小灯泡亮度与电压的关系，做了多次实验，并根据实验数据绘出了小灯泡的U－I图像（如图丙所示）。请根据图像信息计算出小灯泡的额定功率是W。23.（5分）如图是“探究电流通过导体时产生热的多少跟什么因素有关”的实验装置，将四段电阻丝a、b、c、d分别密封在完全相同的盒内，盒内封闭一定量的空气，其中图乙中另取5Ω电阻在盒外与盒内电阻并联。（1）在实验中电流通过电阻产生热量的多少是通过观察来比较的；（2）图甲可探究电流产生的热量与的关系，图乙可探究电流产生的热量与的关系；（3）图乙中右侧盒外连接的5Ω电阻，它的作用是；（4）物理研究方法有很多，本实验运用了两种方法：一是控制变量法；二是法。 四、计算题：（本题3个小题，24题4分，25题6分，26题6分，共16分。在答题卡相应位置作答。解答应写出必要的文字说明、公式和重要演算步骤，只写出最后结果的不能得分。有数值计算的，答案中必须明确写出数值和单位）。24.（4分）天然气是一种热值高、污染小的清洁能源，完全燃烧0.042m3的天然气放出多少J的热量？若这些热量完全被水吸收，能使多少kg的水温度升高50℃？【水的比热容c=4.2×103J/（kg•℃），天然气的热值取q=4×107J/m3】25.（6分）某同学组装了一台直流电动机模型，他将电动机模型接入如图所示的电路中，已知电源电压U=3V，并保持不变，接通电路后，电动机没转动时，电流表读数为2A；电动机正常转动时，电流表读数为0.8A。当该电动机正常转动10min时，求：（1）消耗的电能；（2）线圈产生的热量。某型号电饭锅额定电压220V额定功率高温烧煮840W低温焖饭 电源频率50Hz26.（6分）如图是电饭锅工作原理的简化电路图，电饭锅有两档，分别是高温烧煮和低温焖饭，S1为档位自动控制开关，R0和R均为电热丝，R0的阻值为1210Ω，该电饭锅铭牌技术参数如表所示（低温焖饭档额定功率模糊不清）。求：（1）电饭锅高温烧煮0.5h消耗的电能；（2）电饭锅低温焖饭时的额定功率；（3）电热丝R的阻值。 2020学年度上学期九年级物理期末检测试题参考答案一．选择题：（14个小题，每小题2分，共28分，每题只有一个正确答案）题号1234567891011121314答案DBCCBCAADABBAD二．填空题：（每空1分，共10分）15．扩散；引。16．小；内。17．S，变大。18．4400；1200。19．3，1.25。三、作图实验题：（20题2分，21题4分，22题5分，23题5分，共16分）20．22．（2）-0.63-315-+21．（1）相同，加热时间  ；（2）乙，甲。22．（1）50；（2）如上图；（3）将滑动变阻器的滑片向左移动；小灯泡断路；（4）0.5。23．（1）两个U形管中液面的高度；（2）电阻，电流；（3）使电阻c、d中的电流不相等；（4）转换。 四、计算题：（24题4分，25题6分，26题6分，共16分）24．25． 26.
