15达朗贝尔原理.ppt 19页

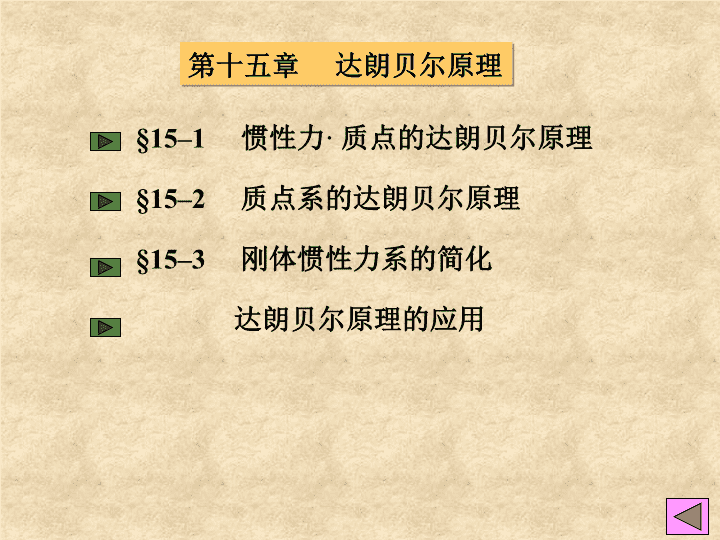

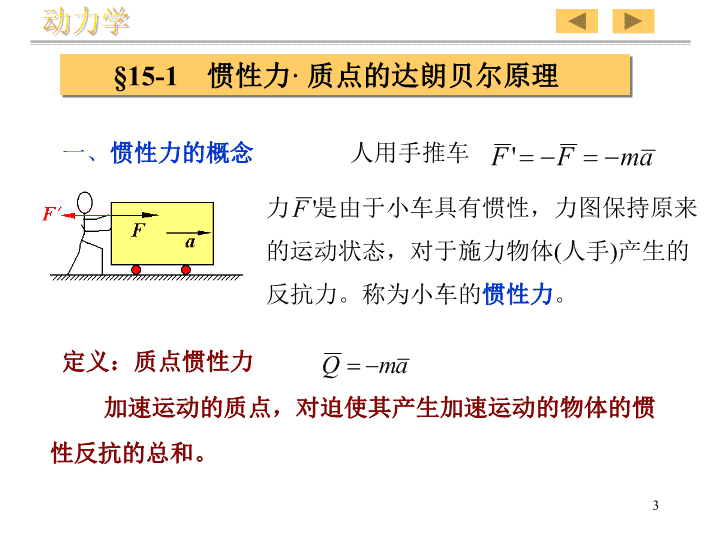

本章介绍动力学的一个重要原理——达朗贝尔原理。应用这一原理，就将动力学问题从形式上转化为静力学问题，从而根据关于平衡的理论来求解。这种解答动力学问题的方法，因而也称动静法。动力学1 §15–1惯性力·质点的达朗贝尔原理§15–2质点系的达朗贝尔原理§15–3刚体惯性力系的简化达朗贝尔原理的应用第十五章达朗贝尔原理 §15-1惯性力·质点的达朗贝尔原理人用手推车动力学力是由于小车具有惯性，力图保持原来的运动状态，对于施力物体(人手)产生的反抗力。称为小车的惯性力。定义：质点惯性力加速运动的质点，对迫使其产生加速运动的物体的惯性反抗的总和。一、惯性力的概念3 动力学[注]质点惯性力不是作用在质点上的真实力，它是质点对施力体反作用力的合力。4 动力学非自由质点M，质量m，受主动力，约束反力，合力质点的达朗贝尔原理二、质点的达朗贝尔原理5 动力学该方程对动力学问题来说只是形式上的平衡，并没有改变动力学问题的实质。采用动静法解决动力学问题的最大优点，可以利用静力学提供的解题方法，给动力学问题一种统一的解题格式。6 动力学§14-2质点系的达朗贝尔原理对整个质点系，主动力系、约束反力系、惯性力系形式上构成平衡力系。这就是质点系的达朗贝尔原理。可用方程表示为：设有一质点系由n个质点组成，对每一个质点，有注意到,将质点系受力按内力、外力划分,则7 动力学表明：对整个质点系来说，动静法给出的平衡方程，只是质点系的惯性力系与其外力的平衡，而与内力无关。8 动力学对平面任意力系：对于空间任意力系：实际应用时,同静力学一样任意选取研究对象,列平衡方程求解。用动静法求解动力学问题时，9 动力学§15-3刚体惯性力系的简化简化方法就是采用静力学中的力系简化的理论。将虚拟的惯性力系视作力系向任一点O简化而得到一个惯性力和一个惯性力偶。无论刚体作什么运动，惯性力系主矢都等于刚体质量与质心加速度的乘积，方向与质心加速度方向相反。10 动力学一、刚体作平动向质心C简化：刚体平动时惯性力系合成为一过质心的合惯性力。11 动力学空间惯性力系—>平面惯性力系（质量对称面）O为转轴z与质量对称平面的交点，向O点简化：主矢：主矩：二、定轴转动刚体先讨论具有垂直于转轴的质量对称平面的简单情况。O直线i:平动，过Mi点，12 动力学向O点简化：向质点C点简化：作用在C点作用在O点13 动力学假设刚体具有质量对称平面，并且平行于该平面作平面运动。此时，刚体的惯性力系可先简化为对称平面内的平面力系。刚体平面运动可分解为随基点（质点C）的平动：绕通过质心轴的转动：作用于质心三、刚体作平面运动14 动力学对于平面运动刚体：由动静法可列出如下三个方程：实质上：15 动力学[例1]均质杆长l,质量m,与水平面铰接,杆由与平面成0角位置静止落下。求开始落下时杆AB的角加速度及A点支座反力。选杆AB为研究对象虚加惯性力系：解：根据动静法，有16 动力学17 动力学用动量矩定理+质心运动定理再求解此题：解：选AB为研究对象由得：由质心运动定理：18 动力学作业：15-219
