鲁班钢筋快速检查工程以及出错解决方案 18页

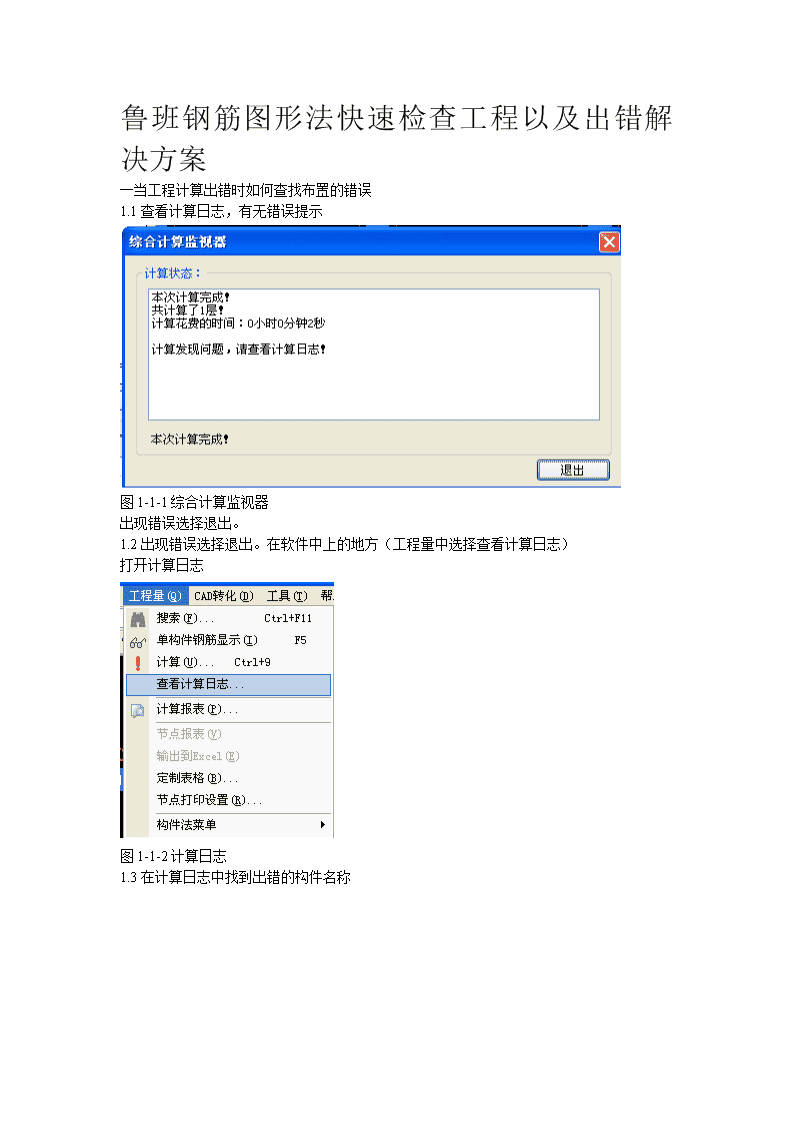

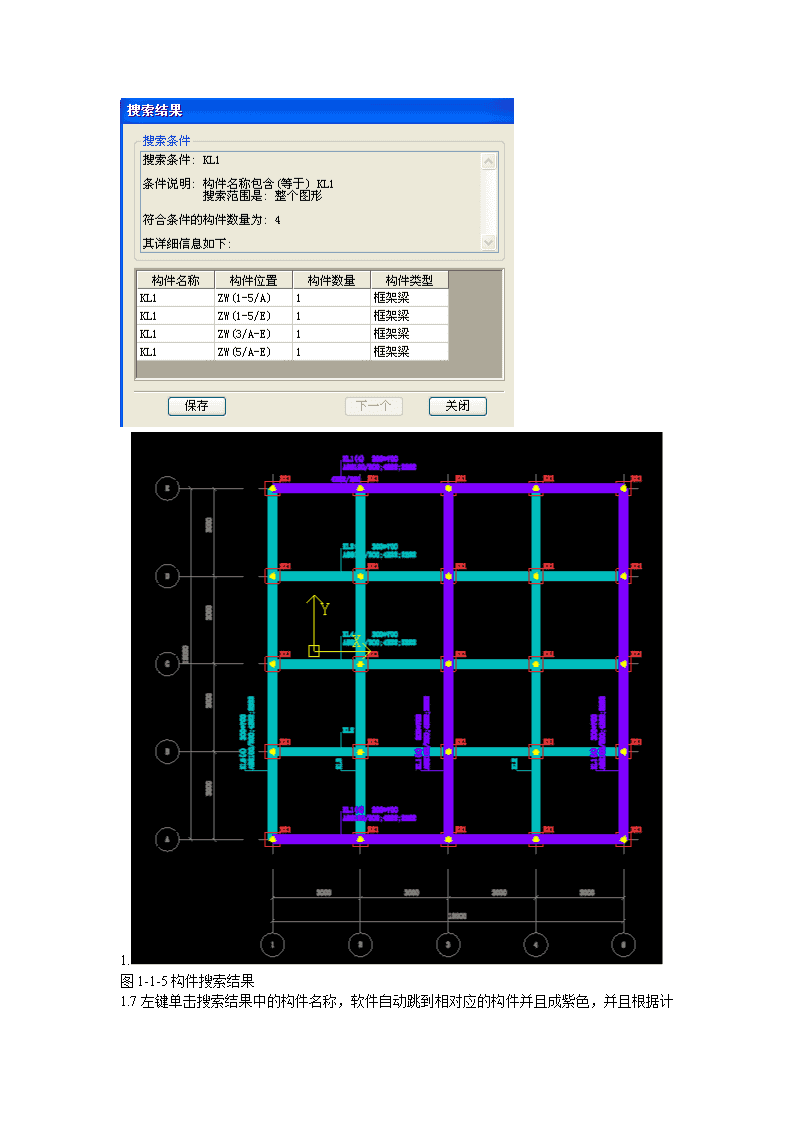

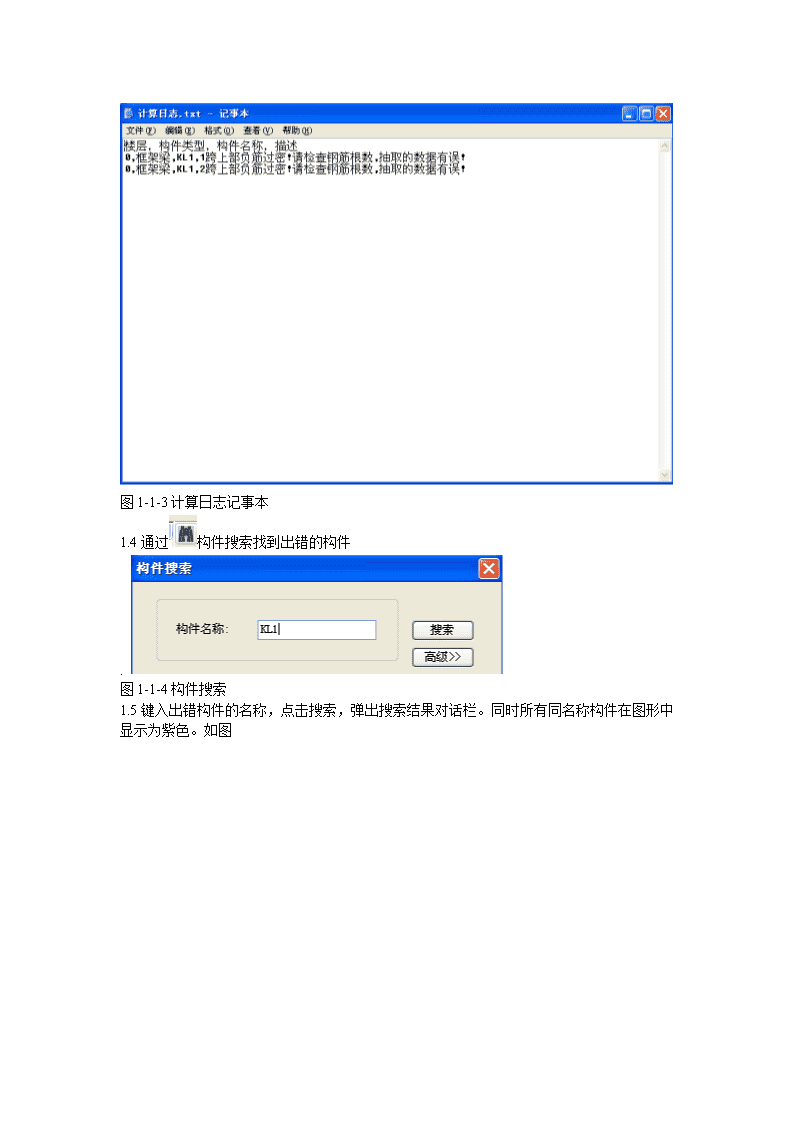

鲁班钢筋图形法快速检查工程以及出错解决方案一当工程计算出错时如何查找布置的错误1.1查看计算日志，有无错误提示图1-1-1综合计算监视器出现错误选择退出。1.2出现错误选择退出。在软件中上的地方（工程量中选择查看计算日志）打开计算日志图1-1-2计算日志1.3在计算日志中找到出错的构件名称 图1-1-3计算日志记事本1.4通过构件搜索找到出错的构件.图1-1-4构件搜索1.5键入出错构件的名称，点击搜索，弹出搜索结果对话栏。同时所有同名称构件在图形中显示为紫色。如图 1.图1-1-5构件搜索结果1.7左键单击搜索结果中的构件名称，软件自动跳到相对应的构件并且成紫色，并且 根据计算日志中的描述，查找出错的部位和钢筋如下图图1-1-6单个构件搜索如上图所第二跨支座负筋为4B20/320,再根据图纸修改后就可以正确计算。需要注意的上部和下部支座负筋的正确格式如图纸4B22+3B205/2软件暂不支持这种格式，应改为（4B22+1B20/2B20）二计算好以后如何判断结果的准确性。2.1首先在工程设置中输入每层的建筑面积。 图1-2-1工程设置2.2计算后在构件法界面打开节点报表（钢筋经济指标分析表（按层）），会显示钢筋总净重单方含量，再根据当地相同结构的平方钢筋含量指标做出对比。图1-2-2钢筋经济指标分析表2.3节点报表（1.9钢筋按楼层汇总（按直径）），这张表可以查看每层的箍筋重量，一般相邻两层面积一样的话变化不会太大，如果有梁类构件丢失，直接可以在箍筋上面反应出来，再对比每层相同直径的构件是否差距太大。 图1-2-3钢筋按楼层汇总（按直径）2.4如果上面几张表中发现有异常，这个时候需要对第层构件先进行布置检查，主要是看有不有漏掉的构件，主要是梁的原位标注，特别是板筋，对大型的板单块布置的话很容易出现漏掉的可能。二梁1-2-1检查梁，转到构件法界面，看下每一层的梁编号是不是都齐，一般图纸梁号都是连续排列 图1-2-3计算结果梁排列图1-2-2关掉其它图层，分别快速的检查一次X向，Y向的集中标注和原位标注，集中标注主要是看跨数是否正确，如果图纸跨数同软件中的跨数不对，就说明有的地方的支座负筋没有抽取到，还有底筋会少算几个锚固。图1-2-4跨数出错的梁CAD转化后的梁特别好查，导入原图， 用平法表格的单个构件查看分X，Y向分别检查，可以一边检查一边修改。合理性检查，在选择每跨的时候，当前跨会在图形界面当中以红色的表示，如图3KL27（8），图1-2-53KL27（8）从上图中可以看出8跨只有两处有原位标注，而且这道还是边梁跨度较大,有的支座处没有原位标注的很明显不合理。这是一个经验值的积累。一般一层计算结果准确性难只要抽查只条就可以了2.4梁单个准确性的验证，先选择梁，图中会显示构件的长度，再选择单个构件查看，然后根据这个梁的显示的长度和钢筋栏的面筋长度相比较是否吻合，如下图图1-2-6 最后再查看计算式。软件的面筋计算式是从左向右依次是：伸入左端支座长+净长+中支座宽+…….伸入右端支座长。如果两端支座伸入的长度和总都没问题的话，就表示这根梁计算正确，支座负筋，腰筋，箍筋不用做计算结果准确性验证，只要支座处的根数和标注格式正确就行了。需要注意的是，在布置好构件，支座识别以后，再拉动这根梁的以后，要重新识别支座，计算结果才正确。三板筋3.1先查看板筋是否布置完整，关闭其它图层只显示一种钢筋，看下板筋线是不是布置完整。图1-3-1底板筋线显示图3.2再单击其中的的钢筋，这个时候会显示出每根钢筋布置的区域。如果有重叠或者少布的情况，这几个操作可以很快的检查出来 图1-3-1底板筋控制区域显示图3.3支座负筋，跨板负筋。首先查看板的板厚是否正确（关系到支座负筋和跨板负筋在板内弯折的长度）检查计算设置中的，单边标注长度（影响钢筋在板升入的净长），分布筋的描述是否正确最后在单个钢筋抽查计算结果。 图1-3-2板筋结果图1-3-3支座筋的计算结果 图1-3-4负筋计算结果图1-3-5跨板负筋计算结果3.4单个构件查看选择钢筋验算根数和长度的正确性，看下计算式中的描述是否正确。板筋计算式依次排列（1）板筋计算式：净长+伸入支座的长度（2）端支座负筋计算式：伸入板内的长度+伸入支座的长度+板内弯折长度（3）中支座负筋计算式：伸入板内的总净长+支座宽+板内弯折长度+板内弯折长度（4）负筋的计算式：净长+伸入支座的长度+伸入支座的长度+弯折长度 （1）端支座跨板负筋计算式：净长+伸入端支座的长度+端支座内弯折长度+板内弯的长度（2）中支座跨板负筋计算式：跨净长+支座宽+板内弯的长度+板内弯的长度四柱4.1工程设置的检查。影响柱构件的长度和箍筋，分布筋根数是层高，梁板的厚度和标高，鲁班的竖向构件是从下往上计算，读取最低一条梁的梁底。首先要了解软件0层基础层的含义，同结构图纸不一样，软件0层指基础混凝土以下的部份，软件通过柱下构件的标高，厚度来控制竖向钢筋长度，软件在基础的箍筋个数默认同规范，规范只计算外箍≥500且不少于2个，所以0层层高要设置为0。4.2先打开报表，用条件统计检查柱构件的个数是否正确。 图1-4-1梁条件统计4.2（合理性检查）柱的集中标注是不是同图纸相对应，以及柱箍的肢数表示是否正确。 图1-4-2柱构件属性定义如上图箍筋肢为0，表示2-2，无拉筋，规范要求单边钢筋超过4根要求设置复合箍，柱筋间距最小200mm，这个时候可以根据截面尺寸的的大小，和每边钢筋的根数先粗略的判断设置是不是合理。4.3单个构件验证结果正确选择柱，点击，验算一下选择的柱结果如下图 同还是先查看所设置的钢筋根数是否计算完整，再计算主筋长度是不是准确。箍筋的个数是不是准确。4.4当柱出现负值是什么原因 （1）定义了柱高，而且柱子高度比较低（2）梁面标高较低（3）绑扎接头引原因1：在下面一层的时候柱子计算式是：柱高-本层下部离板高度+上层下部离板高度其中:上层下部离板高度取的是楼层设置中的高度。可能是已经超过了本层定义的柱高，或者梁面标高。所以下面一层的上层下部离板高度超过了本层的柱高或梁高时，所以在本层需要扣除多出的钢筋长度原因2：地下室按图纸定义了梁面标高为负值，也会出现负值，软件中的标高是指相对本层来说的高度，如地下室二层高3000mm。当定义为梁高-3000mm就软件根据读取的先后顺序会在计算时把这个柱高作-3000mm.来计算。原因3：当柱纵筋采用绑扎接头，而钢筋直径较大时也会出现负值，因为柱主筋在搭接软件默认50%接头率，最长的一根算法：下部离板高度+搭接长度1.4*lae+接头错开0.3*1.4*lae+搭接长度1.4*lae结尾：以上几种是软件快速查找错误原因的方法，有一大部份是因为操作错误引起的。总结几点1首先要了解构件之间的关联性，什么构件之间相互影响如墙梁板柱影响因素工程设置的层高，楼地面标高支座宽度（墙，柱，梁的宽度）支座宽度（墙，梁的宽度）工程设置的层高，楼地面标高 梁板厚度梁类形（屋面框架梁，节点的选择梁板厚度本身构件高度梁的标高2命令及计算设置的应用错误如（1）CAD转化结果应用多次操作，没有钩选删除已有构件，造成应用的构件重叠布置（2）识别边角柱以后没有选择查对应的节点（3）支座负筋和跨板钢筋的分布筋描述不正确，没有正确的选择板筋外升单边标注的尺寸（4）梁柱箍筋没有正确肢数表示，以及有肢数表示没有正确选择内部组合方式（5）对0层设置层高（6）构件在布置时的少部或者多布（7）要把下层构件复制到本层却把本层数据复制到一下层，结果做好了一层数据被清空。（8）在没有完全保存过一次的情况下扒锁，或者停电，死机，导至数据丢失，一般我们在工程设置做完以后，把软件关闭保存一下，这个时候软件会自动生成两个备份文件（可以修复的文件）和一个工程包，然后再打开继续做工程，这样在遇到一些未知因素造软件关闭时只缺失很少一部份工作量
